工业传动用直齿圆柱齿轮结构设计

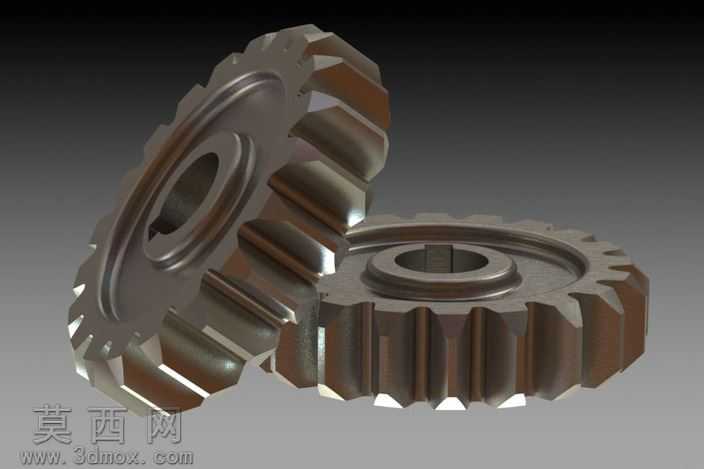

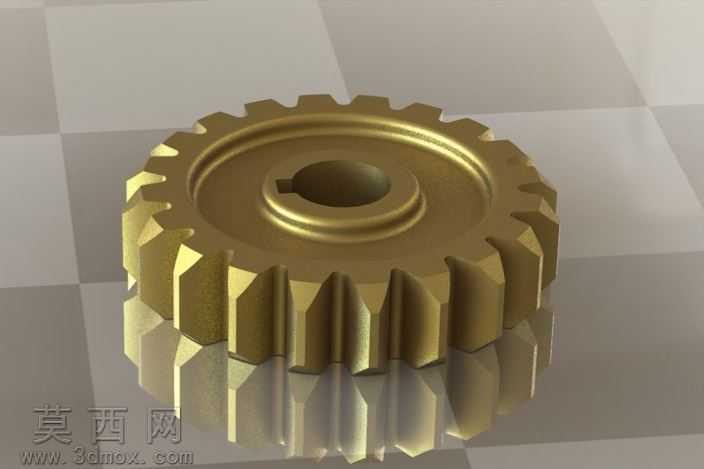

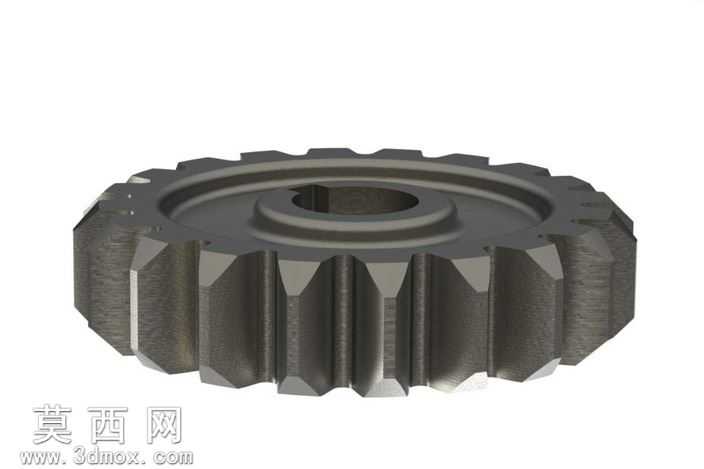

本作品为工业传动场景使用的直齿圆柱齿轮三维设计，建模过程严格遵循机械设计标准中直齿圆柱齿轮的参数规范，首先通过三维建模软件完成齿轮基础参数的设定，依据渐开线齿廓的生成原理，精准绘制齿形轮廓曲线，通过拉伸、阵列等基础建模操作完成轮齿、轮毂、键槽等核心结构的搭建，确保齿距、齿厚、齿顶高、齿根高等关键尺寸符合传动配合的公差要求。模型完成基础建模后，对齿轮的边缘过渡、安装孔倒角、键槽侧壁等细节结构进行了精细化处理，避免应力集中问题，还原实际机加工零件的工艺特征，保证模型结构与实际工业生产的齿轮零件结构一致。材质设置上选用了工业齿轮常用的合金结构钢材质，调整材质的金属粗糙度、反光度参数，还原经过热处理后齿轮表面的金属质感，同时对轮齿啮合接触面做了细微的材质区分，模拟实际使用中齿面的接触磨损特征。渲染环节采用了柔和的工业产品布光方案，通过主光、辅光、轮廓光的搭配，清晰展现齿轮的齿形轮廓、轮毂结构以及金属表面的光影层次，将两个齿轮以啮合姿态摆放，直观呈现直齿圆柱齿轮的传动配合状态，清晰展示轮齿的啮合间隙、配合位置关系。设计过程中充分考虑直齿圆柱齿轮的实际应用场景，针对平行轴传动的工况需求，优化轮毂的安装定位结构，中心键槽的尺寸适配标准传动轴的安装要求，轮齿的参数设计兼顾传动平稳性与承载能力，确保该模型可用于机械结构装配验证、传动原理演示、工业产品渲染展示等多种场景，模型结构完整无破面，各部分特征清晰，能够准确还原直齿圆柱齿轮的真实结构特点。
