自制臂可调式机械挂钩锁紧结构

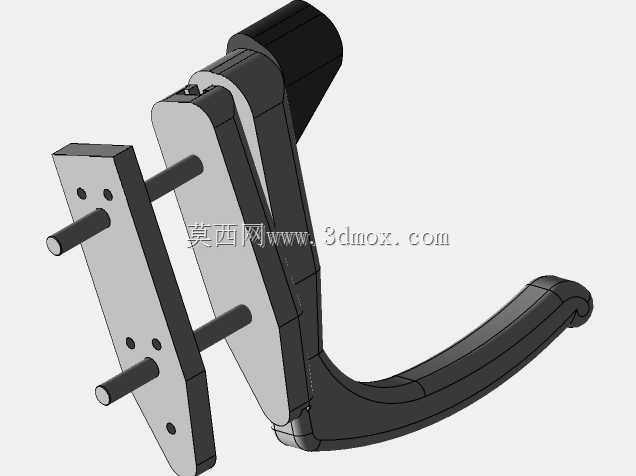

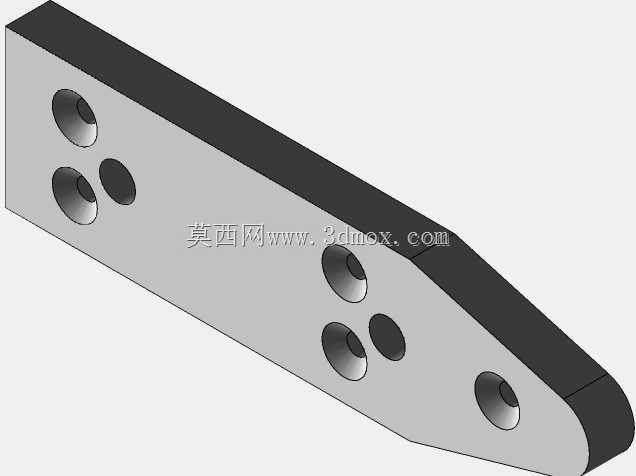

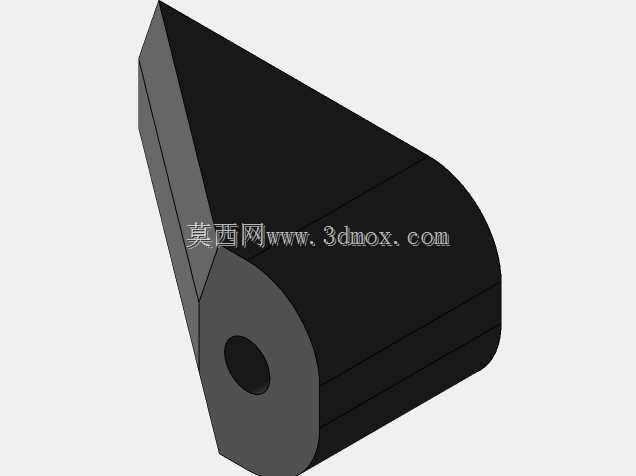

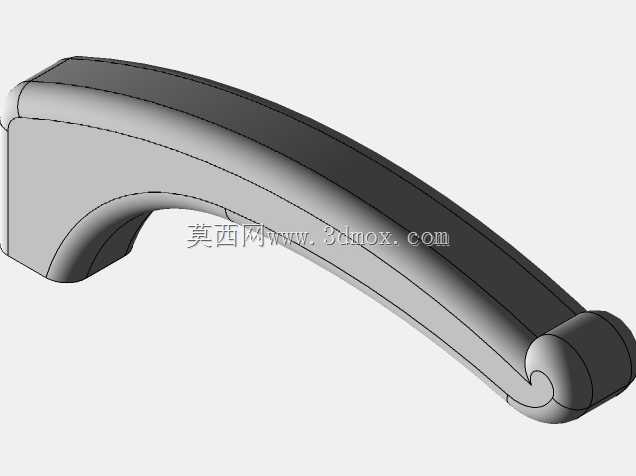

该可调式机械挂钩结构，主要应用于小型机械臂末端执行挂载、工装夹具快换连接、轻型物料吊运挂接等场景，可适配不同挂载厚度的对接基座，满足小载荷工况下的快速挂接与锁紧需求，常见于非标自动化工位的工件临时挂载、小型作业臂的工具快换、教学演示类机械结构的功能实现环节，能够替代传统固定挂钩适配性差、锁紧不可靠的问题，在小空间安装场景下具备较强的实用价值。从功能特性来看，该结构采用双平行侧板作为主体支撑框架，搭配三根横向销轴实现与安装基座的穿接固定，挂钩臂通过铰接轴与主体侧板连接，尾部设置的按压式手柄可驱动挂钩臂绕铰接轴转动，实现挂钩开口的开合调节，当挂钩挂接到位后，手柄处的限位结构可自动锁止挂钩位置，避免挂载过程中挂钩意外脱开，按压手柄即可快速解锁完成摘钩操作，整套动作无需额外工具，单人即可快速完成挂接与拆卸作业。在设计思路上，该结构优先考虑安装适配性与操作便捷性，主体安装板采用平板式结构，预留多组安装孔位，可适配不同孔距的对接安装面，挂钩臂采用弧形流线型设计，挂接接触面做了圆弧过渡处理，避免挂接过程中对被挂载件表面造成剐蹭损伤，铰接位置预留了合理的转动间隙，既保证挂钩臂转动顺畅无卡滞，又控制了铰接处的晃动量，保证挂接后的结构稳定性，手柄部分采用贴合人手按压的曲面造型，操作时受力均匀，长时间操作也不易产生手部疲劳。从外形尺寸与安装边界来看，该结构整体为紧凑型布局，主体安装板为矩形平板结构，横向伸出的三根销轴长度一致，可穿过对接基座的对应安装孔后通过紧固件锁紧，安装时仅需在对接基座上加工对应位置与直径的通孔即可完成装配，无需复杂的型面加工，挂钩处于闭合状态时整体外轮廓无突出尖锐结构，不会对周边管线或操作人员造成剐蹭风险，挂钩最大开口尺寸可覆盖常规小型挂载件的挂接厚度需求，整体结构的安装占用空间较小，可在狭窄的设备内部工位完成布置，适配各类紧凑型非标设备的挂载需求。
