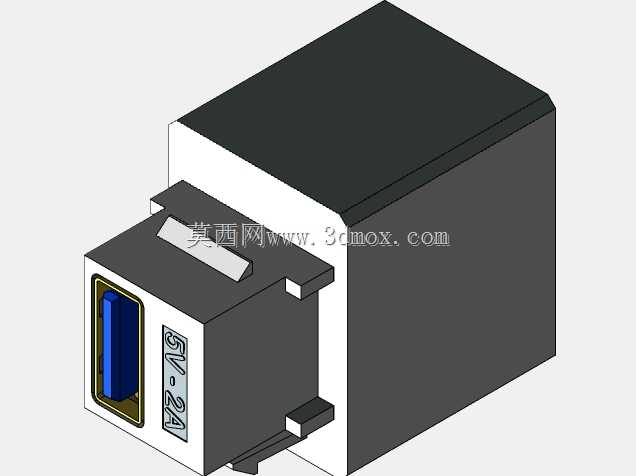

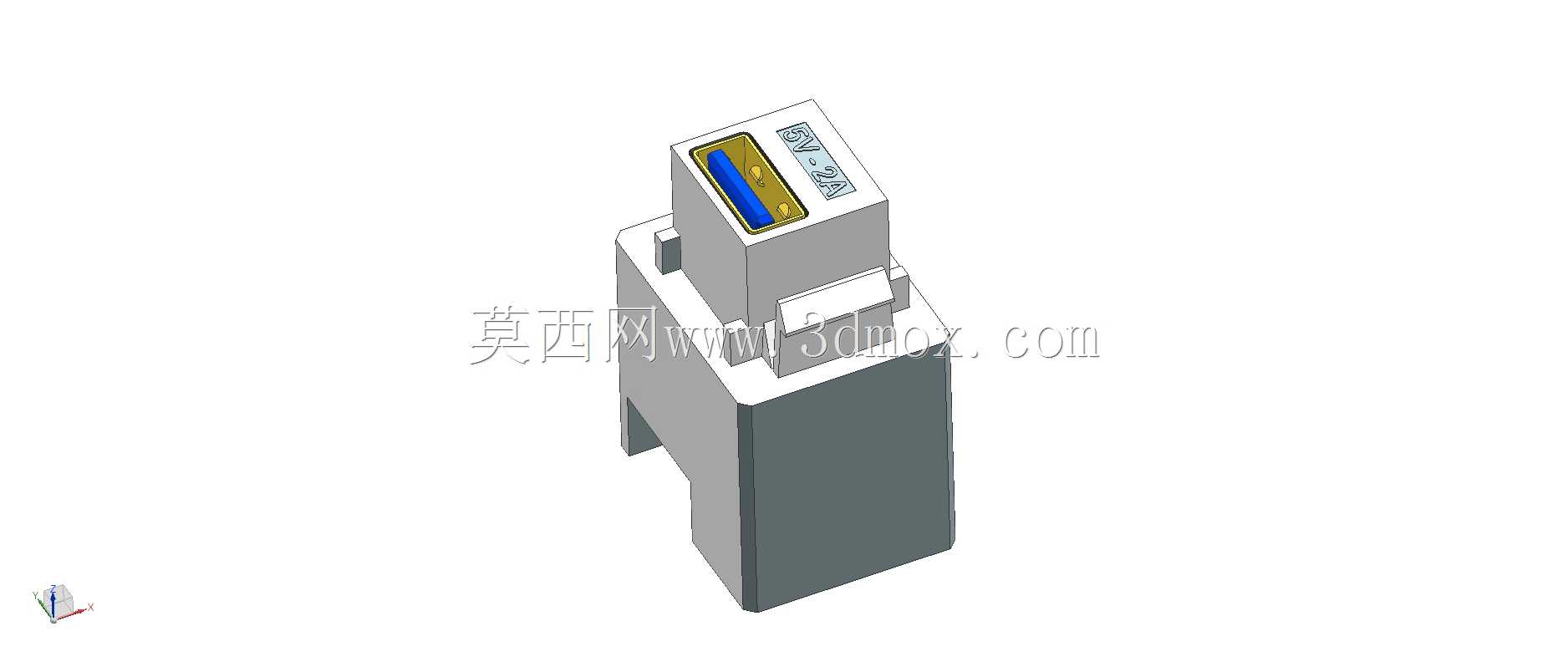

5V-2A规格USB充电连接器接口结构

这款USB充电连接器接口主要面向消费电子供电、小型数码设备充电场景设计，可广泛适配充电宝、桌面充电适配器、嵌入式供电模块、小型智能终端的外接供电端口，承担5V电压等级下最高2A电流的电力传输功能，是低压小功率供电链路里的核心连接部件，能够实现供电端与受电设备之间的快速插拔对接，保障电力传输的稳定性与连接可靠性。从功能特性来看，该接口采用标准USB公端插合结构，内部设置有对应电力传输的接触弹片，弹片接触区域做了贴合插拔轨迹的弧度设计，既能够保证插合时的接触压力足够，降低接触电阻避免大电流传输时出现发热问题，又能控制插拔力度在舒适区间，避免长期插拔后出现接触件磨损松脱的问题。接口的绝缘基座采用耐高温的工程塑料材质，能够承载2A电流传输时产生的微量温升，同时隔绝相邻接触件之间的电气间隙，避免出现短路风险；接口外侧设置有卡扣定位结构，插合到位后能够与母端接口形成卡合锁定，避免受外力拉扯时出现意外松脱导致供电中断。在设计思路上，这款接口优先考虑了量产装配的便利性与使用耐久性，整体结构采用模块化拆分设计，接触弹片与绝缘基座、金属屏蔽外壳之间采用卡扣压合的装配方式，无需额外粘接或焊接工序即可完成组装，能够适配自动化产线的快速装配需求；金属屏蔽外壳采用一体折弯成型结构，既可以提升接口整体的结构强度，抵御日常插拔过程中的侧向冲击力，又能形成电磁屏蔽层，减少外界电磁干扰对供电稳定性的影响。外形尺寸上，该接口完全遵循标准USB Type-A公端的尺寸规范，插合端的宽度、厚度以及插入深度都符合通用USB接口的互换性要求，能够与市面上所有合规的USB Type-A母端接口实现适配；尾部的衔接结构做了台阶式限位设计，在与充电器外壳、设备壳体装配时，能够通过台阶面实现安装定位，控制接口伸出壳体的长度在合理范围，既保证插合时的操作空间，又避免接口伸出过长容易受外力磕碰损坏。安装边界方面，该接口尾部预留了焊盘接线区域，既可以通过导线焊接外接充电线缆，也可以直接焊接在PCB板上作为设备的内置供电接口，安装时仅需在对应壳体上开出匹配接口外形的矩形开孔，通过基座上的定位柱与壳体卡合即可完成固定，不需要额外设计复杂的固定结构，能够大幅降低终端产品的结构设计难度。
