直列四缸发动机曲柄活塞组结构设计

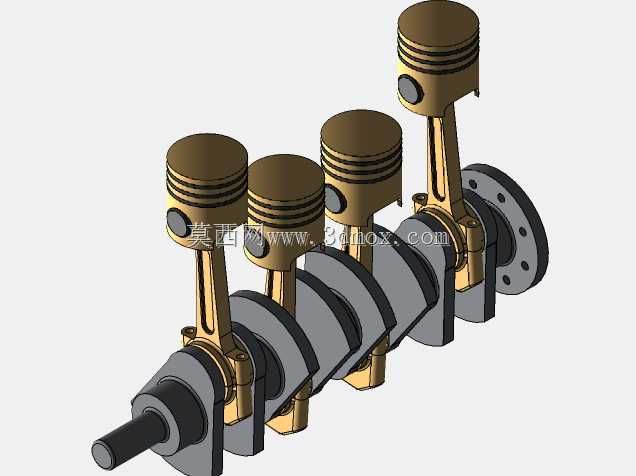

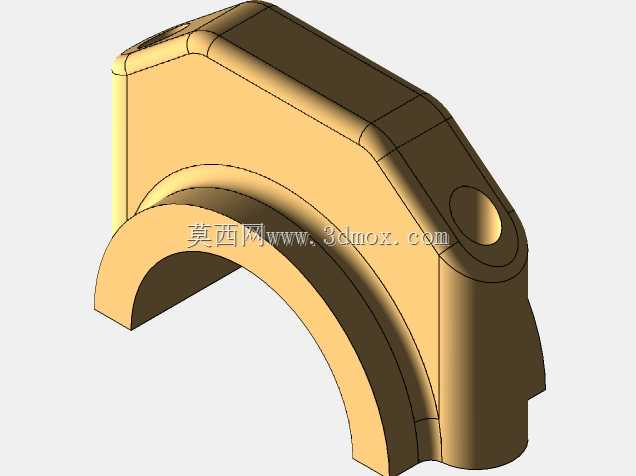

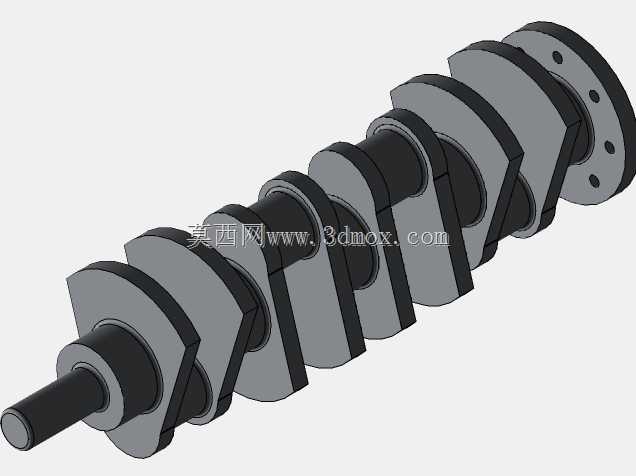

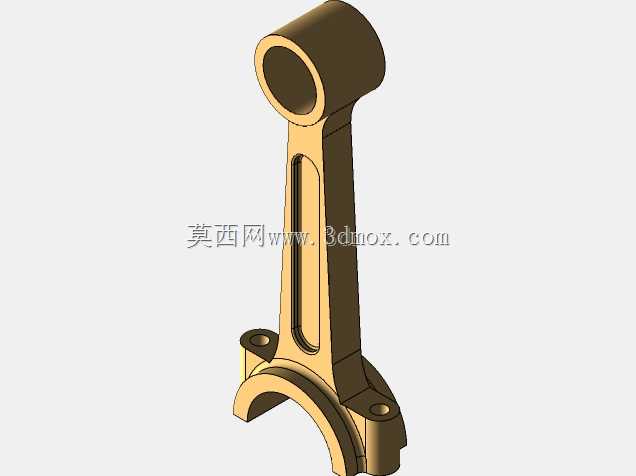

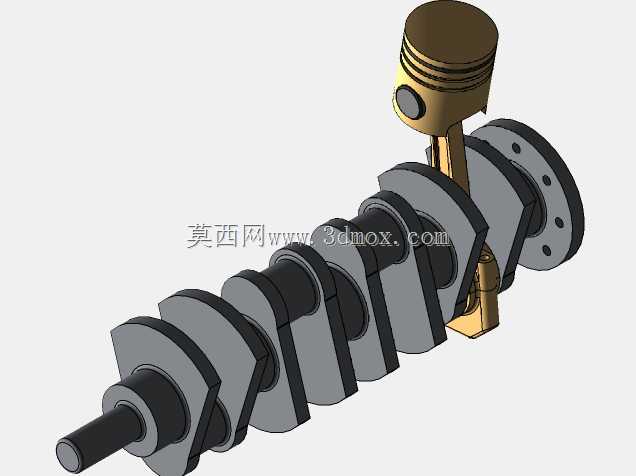

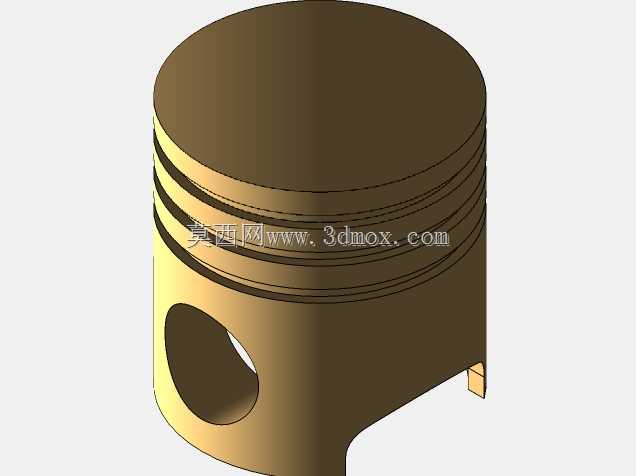

该直列四缸动力核心结构广泛适配民用乘用车、小型工程机械、农用动力机组等场景，作为内燃机的核心做功输出单元，承担着将燃料燃烧产生的热能转化为旋转机械能的核心作用，为整套设备提供持续稳定的动力输出，是燃油动力设备中决定动力性能、运转平顺性与燃油经济性的核心部件。整套结构围绕直列四缸的做功顺序完成布局设计，四个活塞沿曲轴轴向等距排布，对应曲轴上四个错角布置的曲柄销，相邻气缸做功间隔角均匀分配，可有效抵消活塞往复运动产生的一阶、二阶惯性力，大幅降低运转过程中的振动与噪音，让动力输出过程更平顺，适配日常通勤、轻载作业等对运转平稳性有较高要求的使用场景。设计过程中优先保证运动部件的运动轨迹无干涉，活塞裙部与气缸壁的配合间隙、活塞销与连杆小头的配合公差、连杆大头与曲柄销的配合间隙都经过反复校核，既保证运动过程中的润滑油脂能形成稳定油膜，减少部件磨损，又避免间隙过大导致的运转异响与动力损耗。活塞顶部采用适配燃烧室形态的凹顶设计，可配合气缸盖形成合理的挤气涡流，让油气混合更充分，提升燃烧效率；活塞环槽位置预留了气环与油环的安装位，可保证燃烧室的密封性能，同时刮除气缸壁上多余的润滑油，避免机油窜入燃烧室造成异常消耗。曲轴采用整体式锻造结构设计，四个曲柄臂搭配平衡块，可抵消旋转运动产生的离心惯性力，曲轴输出端预留了法兰安装位，可直接连接飞轮与离合器总成，动力输入端可搭配正时齿轮、皮带轮等附件，驱动配气机构、冷却水泵、发电机等外围附件。整套结构的安装边界充分考虑了常规直列四缸动力舱的布局尺寸，横向总宽度适配多数前置前驱、前置后驱车型的发动机舱横向空间，曲轴中心到活塞顶部的最大行程距离经过优化，既保证足够的做功行程来提升低转速扭矩输出，又控制整体高度避免占用过多垂向空间，方便整车布置时预留足够的碰撞溃缩区与散热系统安装空间。连杆采用工字型截面设计，在保证结构强度、可承受最高爆发压力冲击的前提下尽可能降低自身重量，减少往复运动的惯性负载，提升发动机的转速响应速度。
