直列四缸活塞式发动机曲柄连杆结构

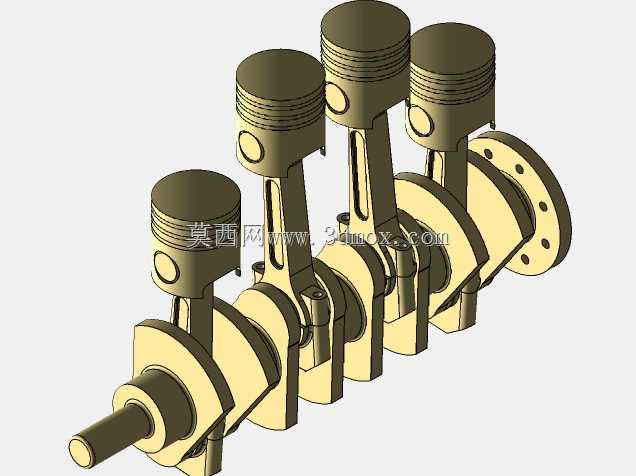

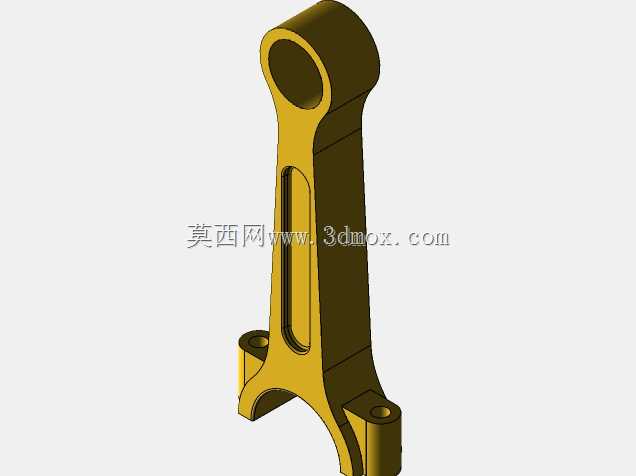

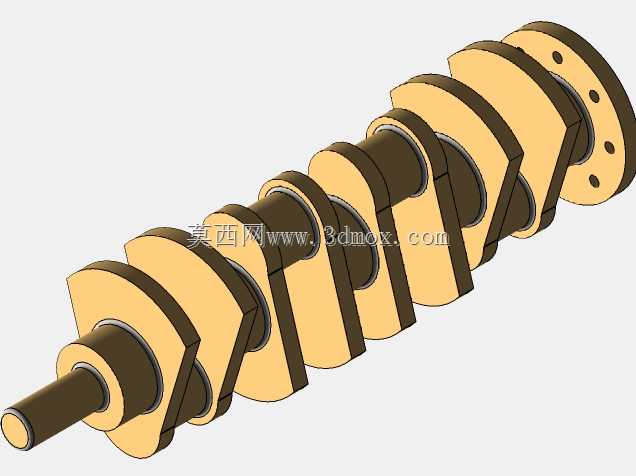

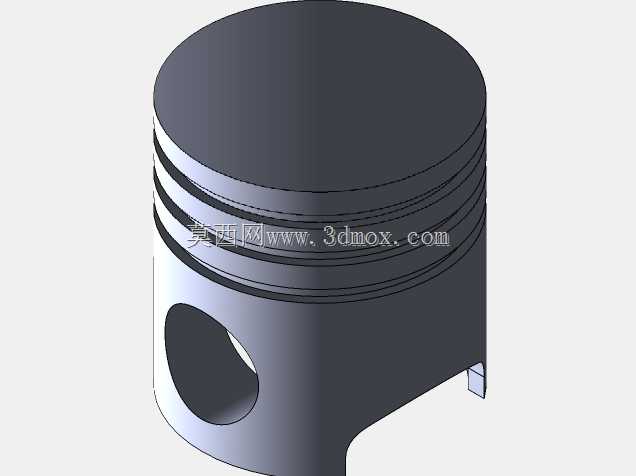

该结构为直列排布的四缸活塞式内燃机核心动力转换单元，是民用乘用车、小型工程机械、农用动力设备中应用最广泛的动力核心构型，主要承担燃油化学能向机械旋转动能的转换职能，为整套设备提供持续稳定的动力输出。整套结构沿普通曲轴轴向将四个活塞组件呈一条直线排布，这种排布方式具备结构紧凑、整机宽度尺寸小、制造成本可控、运转平顺性均衡的优势，适配前置前驱、前置后驱等多种动力布局形式，安装边界可兼容多数紧凑型动力舱的空间要求，无需额外预留过大的侧向布置空间。从功能特性来看，整套结构包含活塞组、连杆组、曲轴组三个核心功能模块：活塞头部预留有活塞环安装槽位，可保证燃烧室的密封性能，将燃烧做功产生的压力通过活塞销传递至连杆；连杆采用大、小头分体式结构设计，小头通过活塞销与活塞铰接，大头通过轴瓦与曲轴连杆轴颈连接，可将活塞的往复直线运动顺畅转换为曲轴的旋转运动；曲轴采用整体式锻造构型，四个连杆轴颈按照预设的点火间隔角错开排布，可保证四个气缸交替做功时动力输出连贯，曲轴输出端设置有连接法兰，可直接对接飞轮、离合器等动力传输部件，动力输入端预留有驱动轮系的安装轴颈，可驱动配气机构、冷却水泵、发电机等附属附件运转。设计过程中充分考量了运动部件的动平衡特性，对曲轴的平衡块构型、活塞连杆组的重量差都做了匹配设计，可有效降低高转速运转时的二阶振动，减少整机运转的噪音与额外磨损，同时各运动副之间预留有合理的润滑间隙，可适配压力飞溅复合式润滑系统的工作要求，保证长时间高负荷运转下的可靠性。该结构的轴向安装尺寸可根据不同排量需求调整活塞行程与缸心距，无需大幅改动整体排布逻辑即可覆盖1.0L到2.5L排量区间的动力需求，广泛适配家用轿车、轻型货运车辆、小型发电机组、小型农用作业机械等多种设备的动力配套需求，结构成熟度高，维护保养便捷，是中小排量动力场景下的首选构型。
