汽车用铰接式夹紧固定支座结构设计

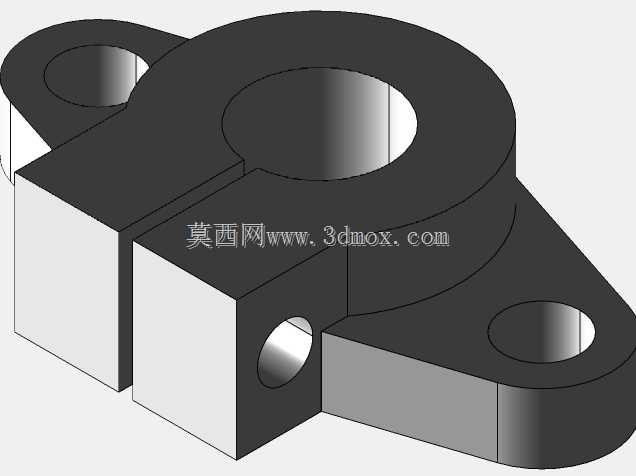

该夹紧固定支座主要应用于乘用车辆底盘管线夹持、附属小部件铰接固定场景，是整车装配环节中承担定位、夹持、铰接连接功能的核心小型结构件，在车辆行驶过程中需要持续承受路面颠簸带来的交变振动载荷，同时要保证被夹持部件不会出现松脱、移位问题，避免管线干涉、部件磕碰等故障影响整车运行可靠性。从实际用途来看，该部件中部的大直径通孔为核心夹持腔，使用时可将对应直径的管线、杆类部件穿入腔内，通过侧面的锁紧螺栓孔拧入紧固件，让开口式的夹腔产生弹性形变抱紧内部构件，实现可靠的夹紧固定；三个分布在不同方位的带孔安装耳，则用于将整个支座固定在车身钣金、底盘支架等安装基面上，不同方向的耳座设计可以适配多种安装空间的布局要求，无需额外制作转接支架即可完成装配，有效降低整车装配的零件数量与工序复杂度。在功能特性设计上，该支座采用开口式夹腔结构，夹腔开口处设置了两个平行的锁紧贴合面，当螺栓锁紧时两个面紧密贴合，能让夹腔圆周方向的夹紧力分布更均匀，避免局部应力过大夹伤被夹持构件，同时也能保证长期使用下夹紧力不会因为振动出现明显衰减；侧面的横向小孔为辅助定位孔，可穿入定位销与被夹持部件上的定位槽配合，防止被夹持构件出现周向转动，进一步提升连接可靠性；安装耳的孔位均做了沉台设计，装配时螺栓头可以沉入沉台内，不会突出支座表面，避免和周边其他部件产生运动干涉。设计思路上，该零件整体采用一体化铣削成型的结构方案，没有额外的拼接焊缝或装配组件，整体结构强度更高，抗振动疲劳性能更优，能够适应车辆底盘区域复杂的工况环境；夹腔的壁厚经过针对性优化，既保证锁紧时具备足够的弹性形变空间，让夹紧操作更顺畅，又避免壁厚过薄导致夹紧力不足、长期使用出现开裂的问题；安装耳的位置布局充分考虑了常见的车身安装点分布，三个耳座分别向三个方向延伸，安装时可以根据周边空间选择对应的安装孔位，甚至可以同时使用多个孔位提升固定强度，适配性更强。从外形尺寸与安装边界来看，该支座整体轮廓紧凑，最大外廓尺寸适配底盘狭小的安装空间，夹腔的内径尺寸匹配常用的车辆线束护套、稳定杆连杆、液压管路的外径规格，安装耳的孔径适配整车通用的标准固定螺栓，锁紧螺栓孔的螺纹规格也采用整车通用的标准螺纹，无需定制特殊紧固件即可完成装配；安装时需要预留的操作空间较小，侧面锁紧螺栓的操作方向与安装面螺栓的操作方向互不干涉，即使在周边部件已经装配完成的情况下，也可以顺利完成该支座的安装与锁紧操作，后期维护拆卸也十分便捷，无需拆解周边大量部件即可完成该支座的更换或被夹持部件的调整。
