模块化汽车转向系统教学演示结构

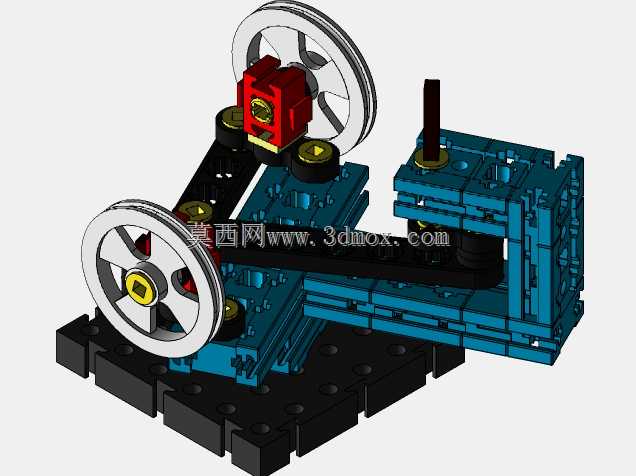

该结构是面向汽车底盘原理教学、转向机构验证场景打造的实体演示装置，主要用于职业院校汽修专业课堂演示、汽车工程专业基础原理实验、汽修门店新员工转向系统认知培训场景，能够直观还原汽车转向过程中力的传递路径、轮组偏转联动逻辑，帮助学习者快速建立转向系统的空间结构认知，打破平面图纸的理解壁垒。装置整体采用模块化拼接式设计，底座为带标准安装孔位的多孔定位平板，所有功能组件均可通过定位孔快速拆装固定，既可以完整展示整套转向联动逻辑，也可以拆分单个组件讲解零件功能，适配不同阶段的教学需求。从功能特性来看，该结构完整还原了转向操作端到执行轮端的全链路传动：上方的操作手轮对应实车的转向操控输入部件，通过带传动结构将转向力矩传递至转向传动机构，最终带动两侧模拟车轮完成同步偏转，过程中可以清晰观察到传动带的力传递过程、转向梯形机构的角度补偿逻辑，直观呈现转向时内外轮的转角差匹配关系，避免实车教学中底盘结构遮挡、观察空间不足的问题。设计过程中优先考虑了教学场景的易用性与可视性，所有传动部件均采用外露式布局，没有额外的遮挡壳体，学习者可以从任意角度观察零件的运动轨迹与配合关系；组件之间采用标准化的拼接接口，不需要专用工具即可完成组装与拆解，方便讲解单个零件的结构特点与装配关系；整体结构的运动阻力经过适配调整，手动转动操作手轮即可流畅完成全行程转向动作，不需要额外的动力辅助，适配课堂无电源场景的演示需求。在安装边界与尺寸适配方面，底座采用规整的矩形多孔平板结构，整体占用空间适配常规教学讲台、实验操作台的摆放尺寸，底部平整不需要额外固定即可稳定放置，操作过程中不会出现滑移晃动；所有运动部件的活动行程均做了限位设计，转向操作到极限位置时会自动限位，不会出现机构脱开、零件碰撞损坏的问题；外露的传动部件边缘均做了圆角钝化处理，教学操作过程中不会划伤使用者，满足教学场景的安全使用要求。该结构没有采用实车的封闭壳体设计，所有配合部位的运动关系完全外露，既可以用于静态的结构认知讲解，也可以用于动态的转向原理演示，还可以作为机械创新设计的参考原型，帮助设计者理解连杆传动、带传动结合的联动机构设计思路，拓展多机构组合传动的设计思路。
