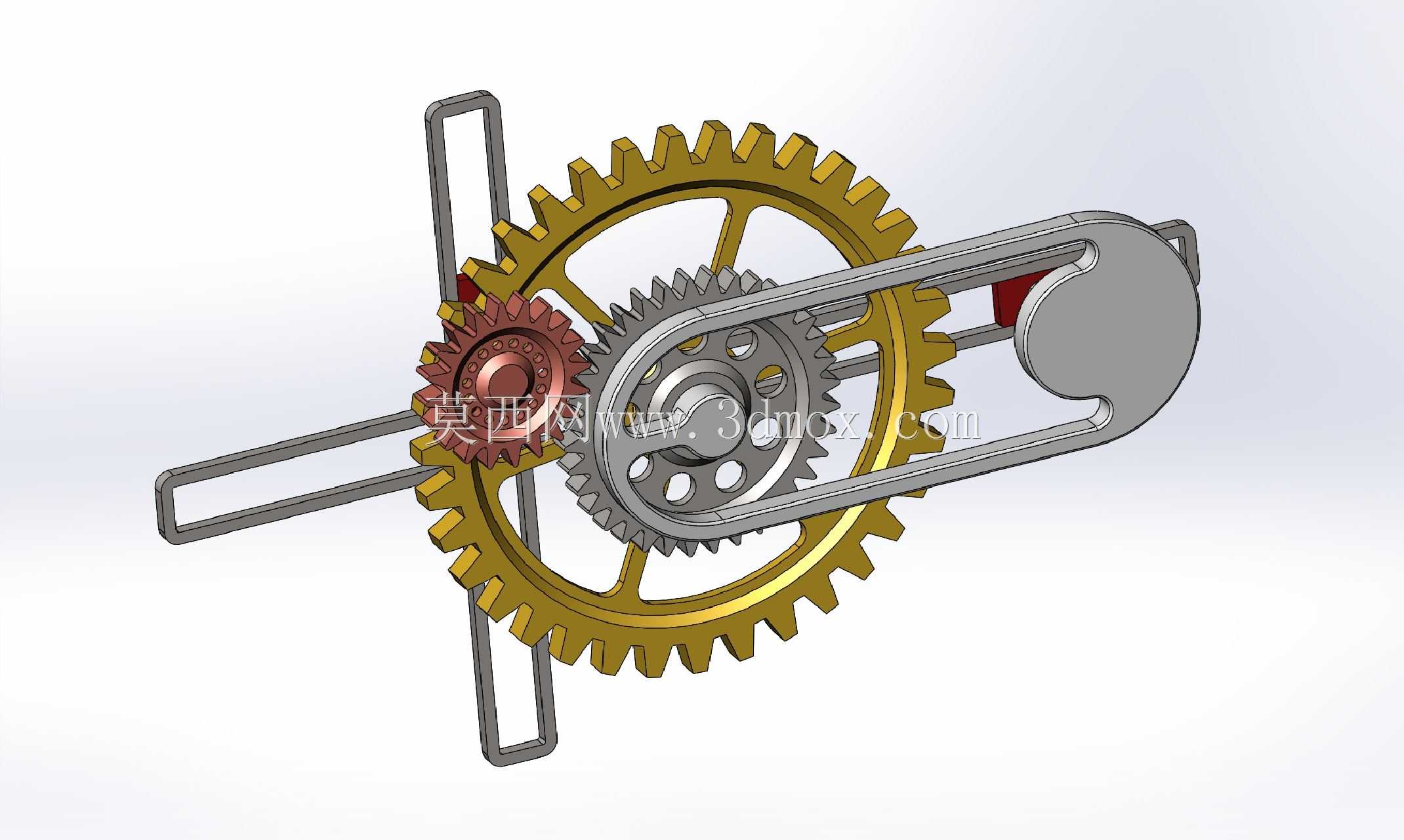

十字滑架配合齿轮组曲柄滑块传动结构

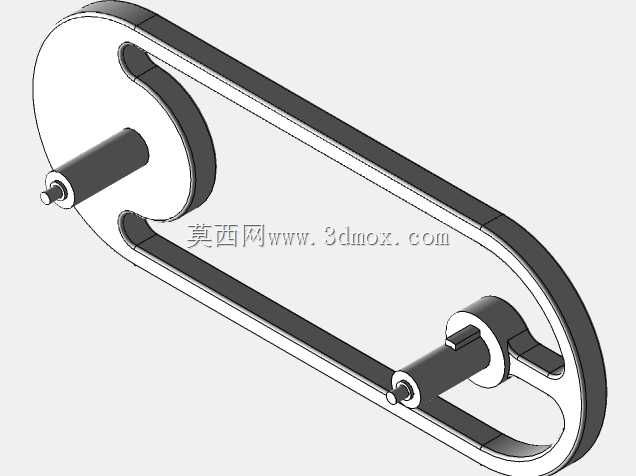

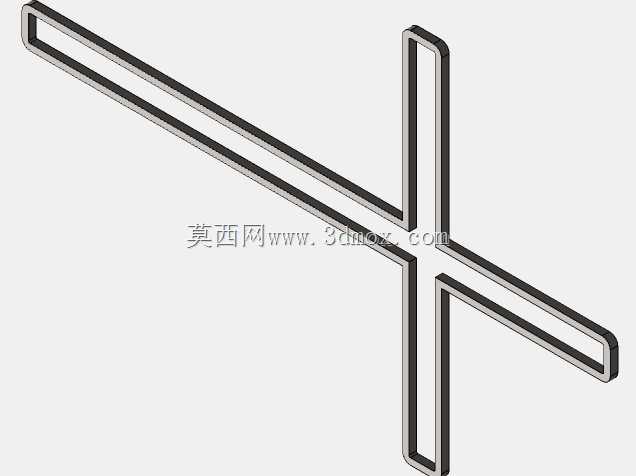

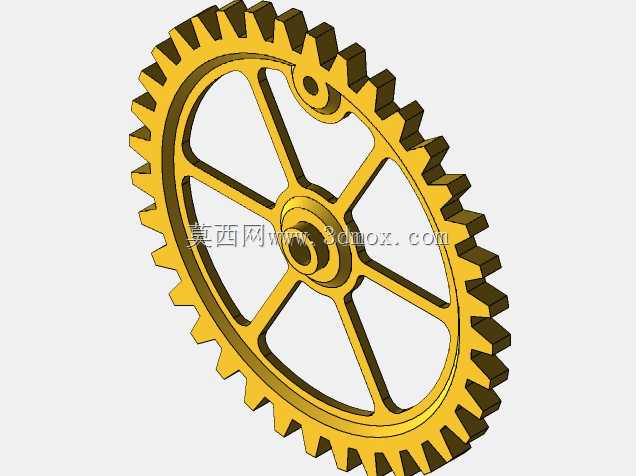

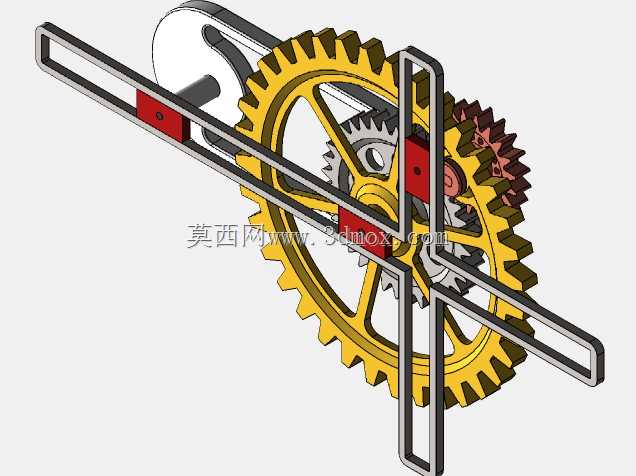

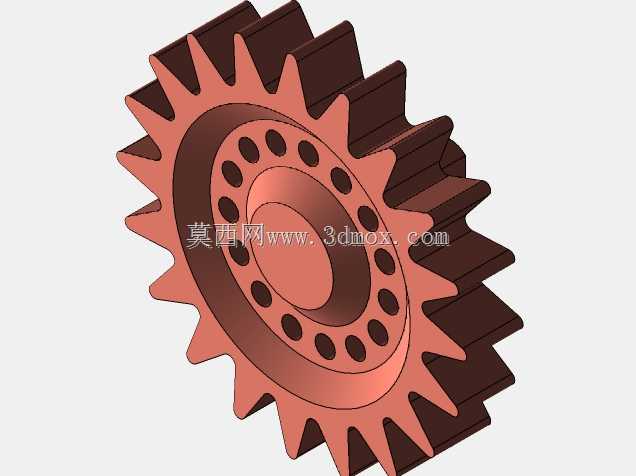

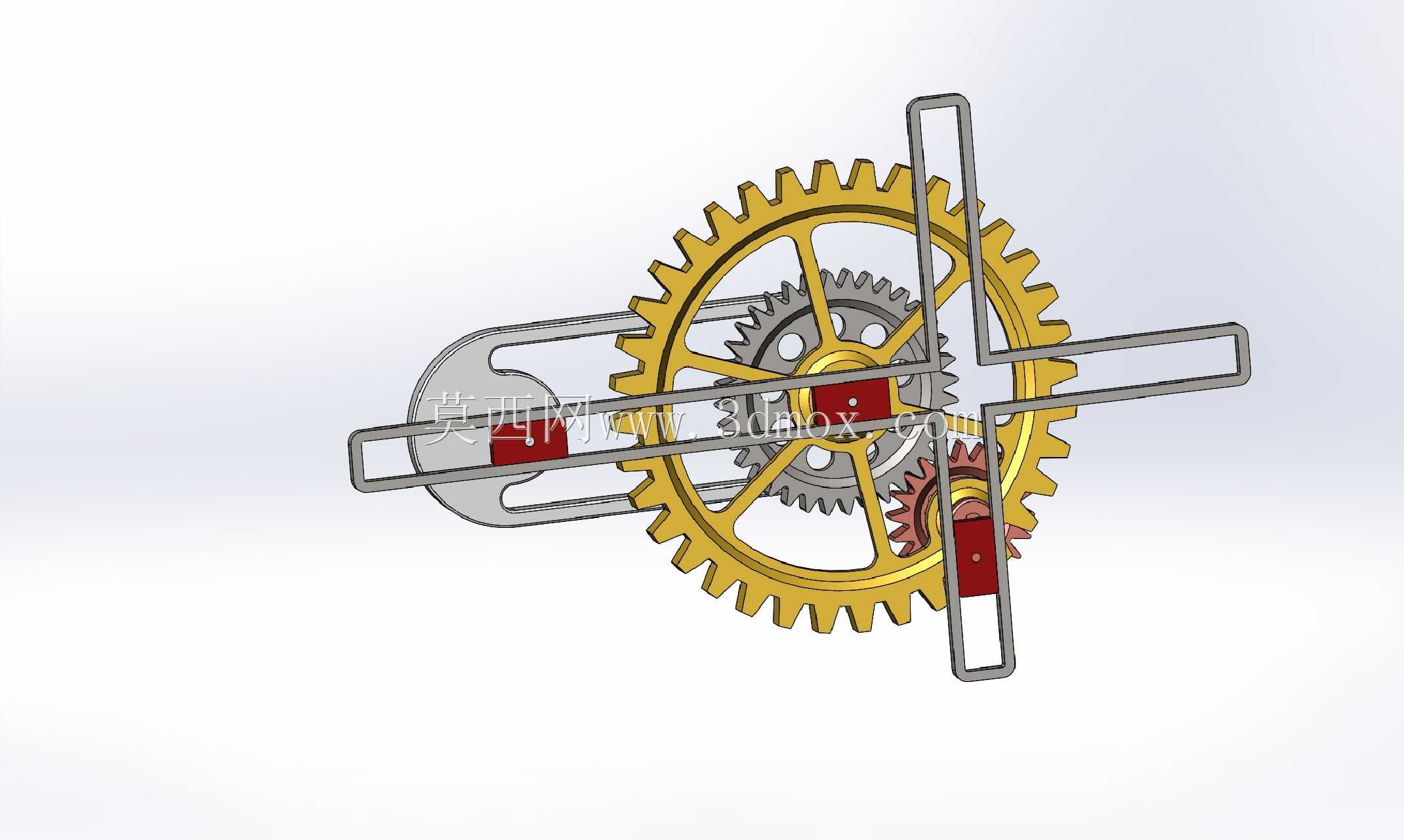

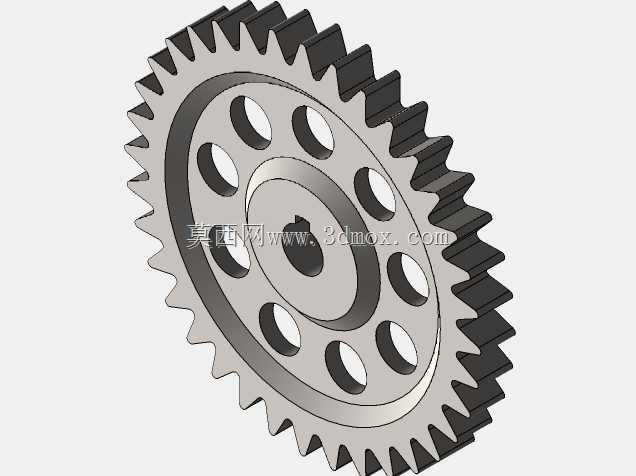

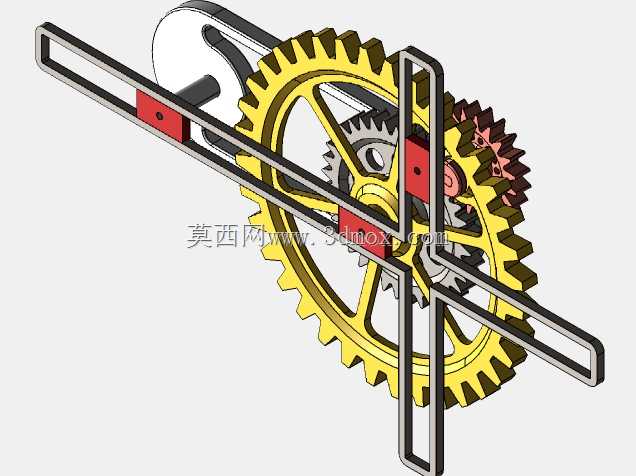

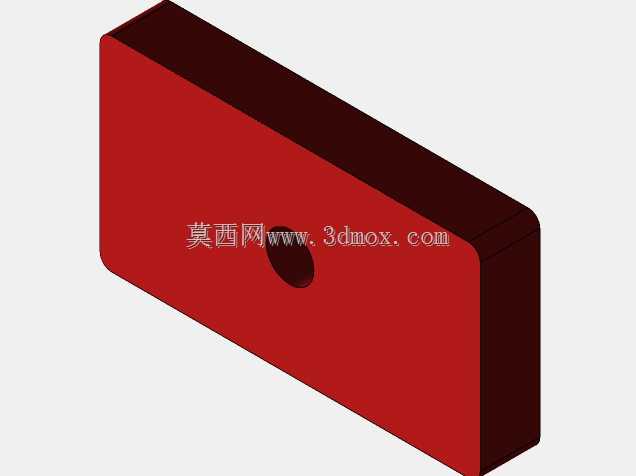

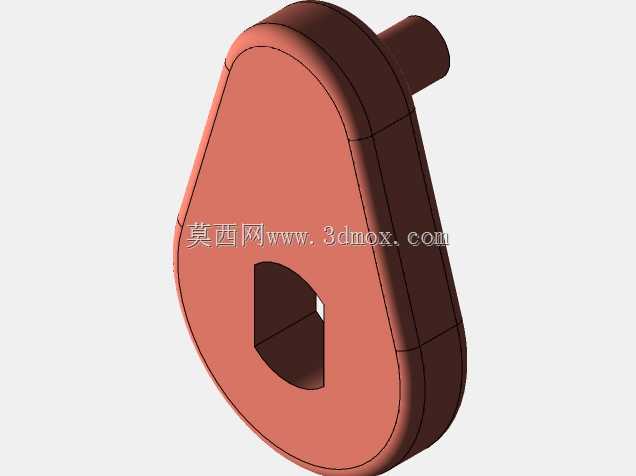

该传动结构是典型的复合运动转换机械组件，核心应用场景覆盖小型精密机械动力传输、教学演示教具开发、小型自动化设备往复执行端驱动等领域，可实现旋转动力到多方向直线往复运动的同步转换，解决单组曲柄滑块仅能输出单一直线运动的设计局限，在需要多工位同步往复动作的小型设备中可大幅简化动力布局，减少独立驱动源的配置数量。整套结构以大直径主从动齿轮作为动力传递核心，搭配不同齿数的过渡小齿轮实现转速匹配与扭矩传递，齿轮间采用标准渐开线齿形啮合设计，保证传动过程的平稳性与低噪音特性，啮合间隙控制在常规通用机械公差范围内，可适配常规转速下的连续运转需求。十字形布置的两组滑架分别与对应偏心曲柄组件连接，当输入动力驱动小齿轮转动时，通过齿轮啮合带动大齿轮同步旋转，大齿轮端面的偏心销分别带动两组垂直布置的滑块沿各自导轨做直线往复运动，两组滑架的运动相位差可通过调整偏心销的安装角度实现定制，满足不同工位的动作时序匹配需求。设计过程中优先考虑了组件的安装兼容性，齿轮组的中心距按照标准模数齿轮的啮合参数设定，滑架导轨的截面采用通用矩形导向结构，可直接适配常规型材支架的安装孔位，整套结构的安装边界预留了充足的紧固件操作空间，无需特殊工装即可完成组装调试。滑架与曲柄的连接部位采用耐磨衬套结构，可降低长期往复运动带来的磨损，延长组件的维护周期，齿轮与轴的连接采用平键定位方式，保证动力传递过程中无相对滑动，整体结构的运动部件无外露尖锐边角，可直接用于教学场景的机构原理演示，也可经过参数调整后适配小型分拣设备、往复送料机构的动力端使用，在低速轻载的自动化工况下可稳定实现预设的运动轨迹输出。
