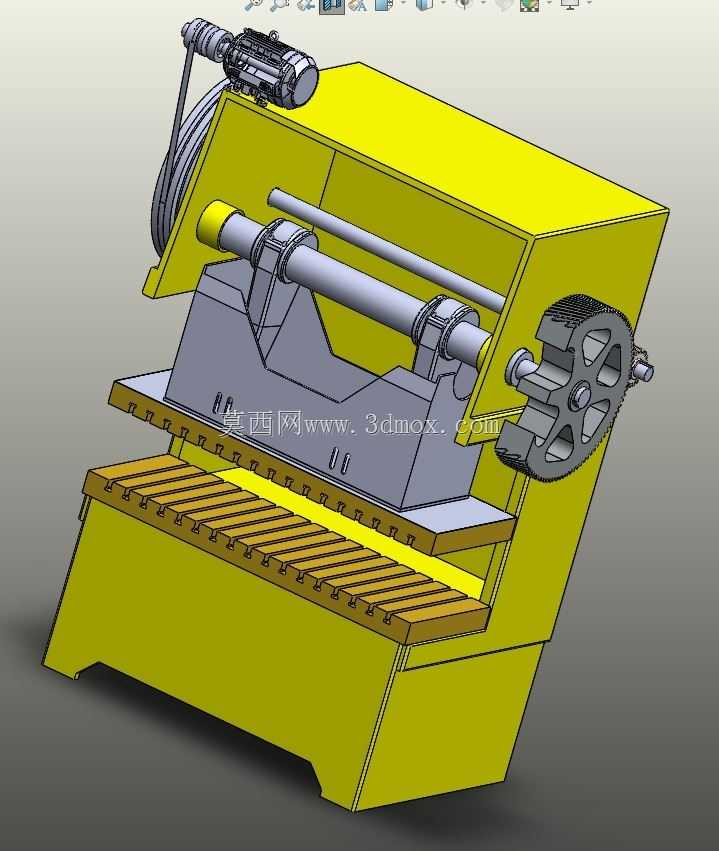

双活塞间隙框架C型50吨电动机械压力机

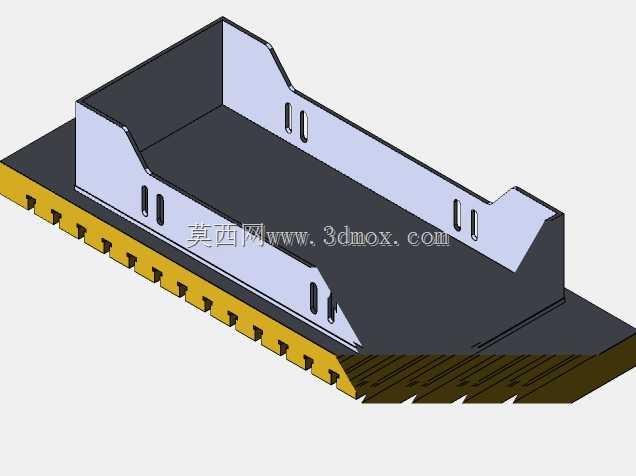

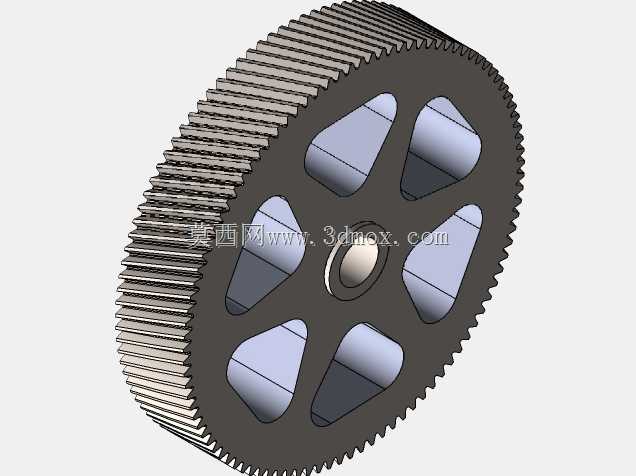

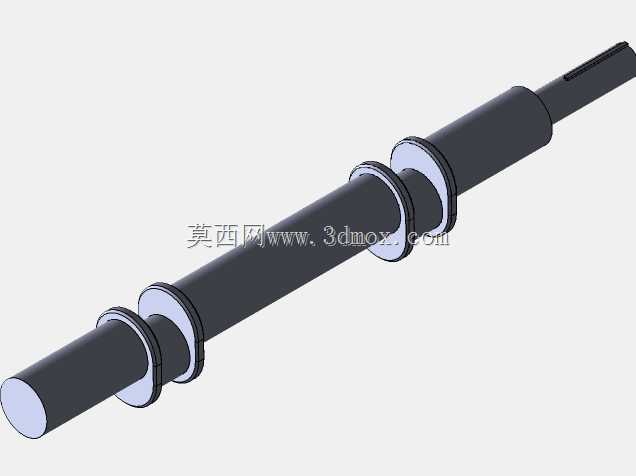

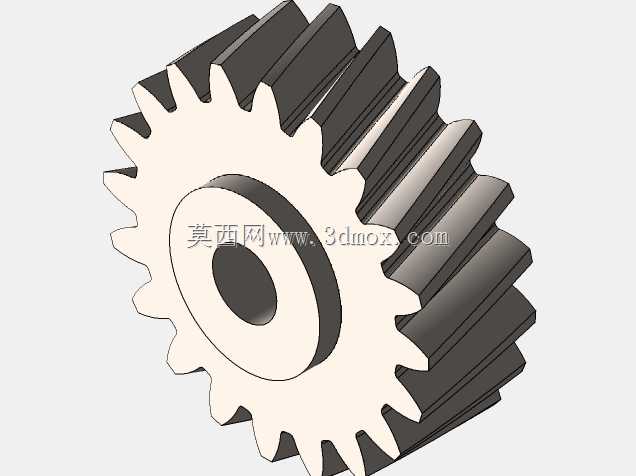

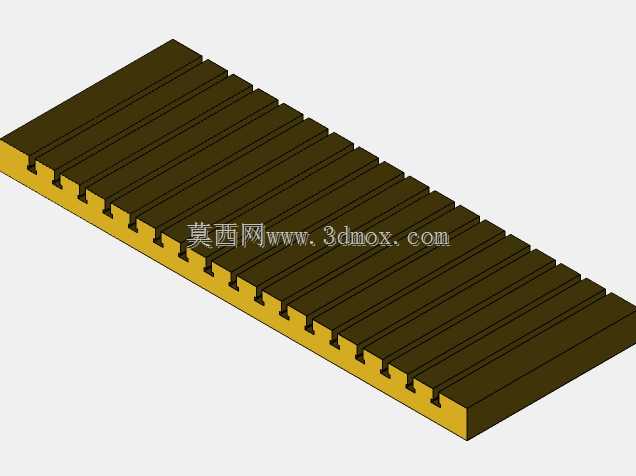

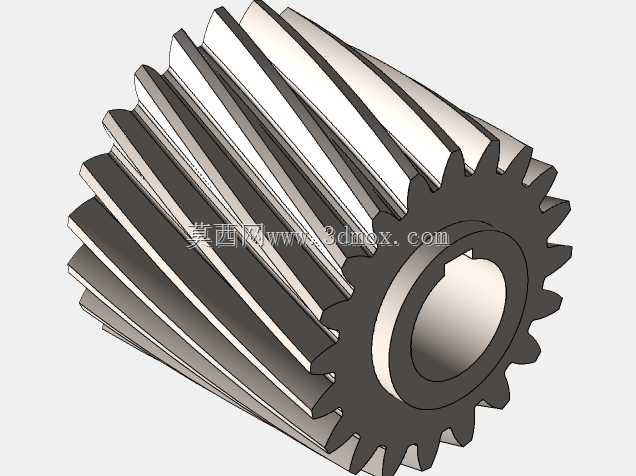

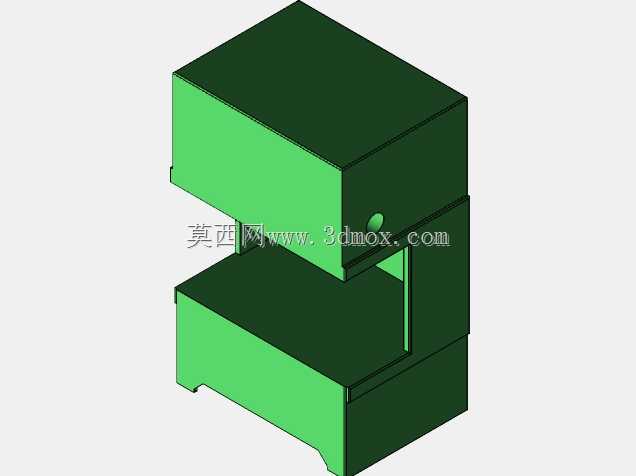

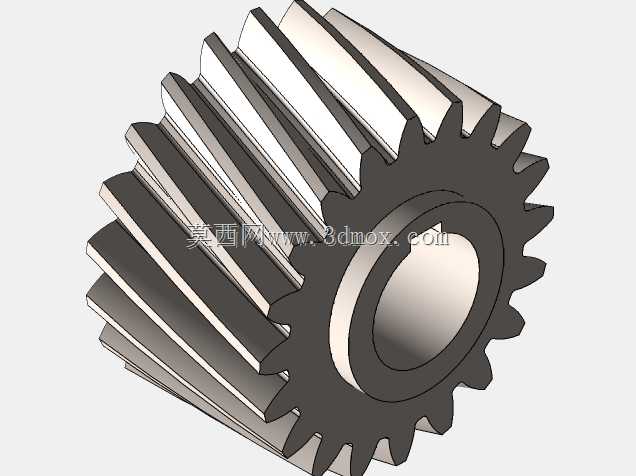

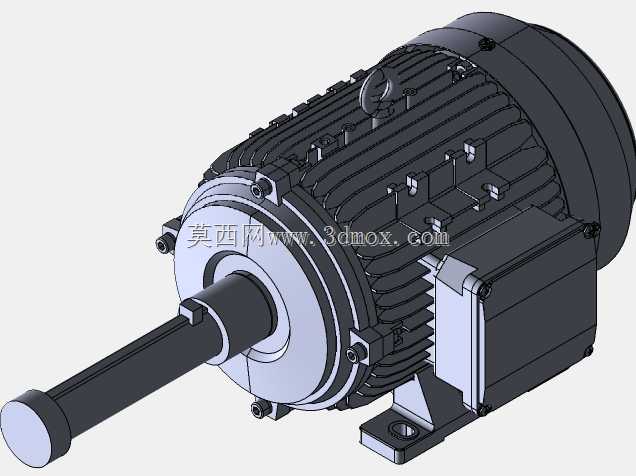

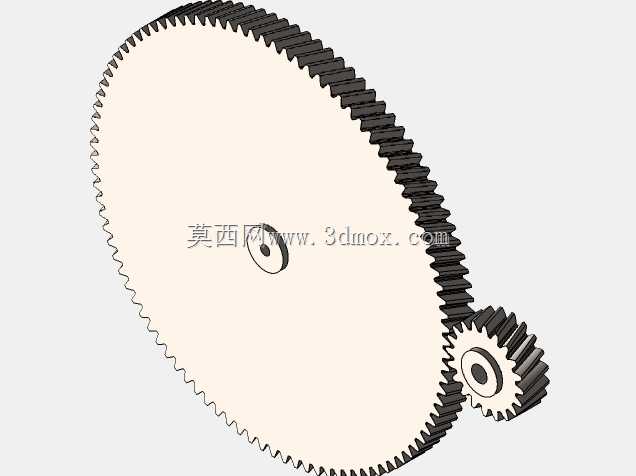

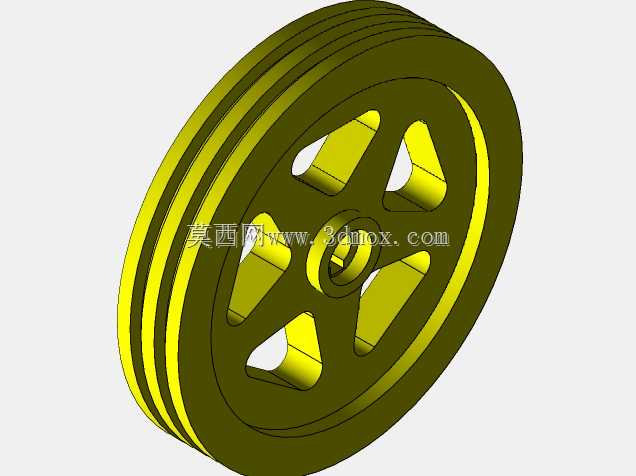

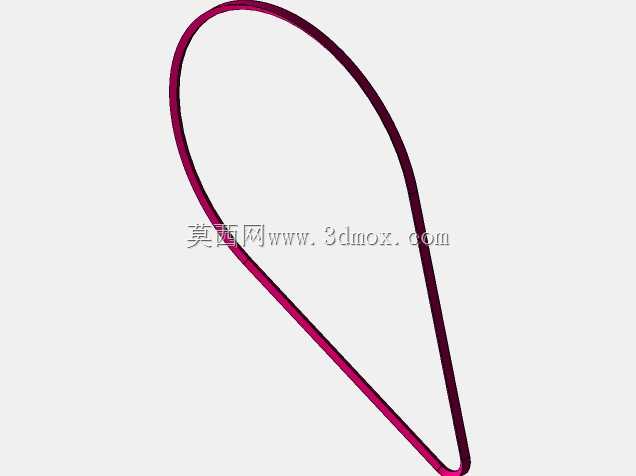

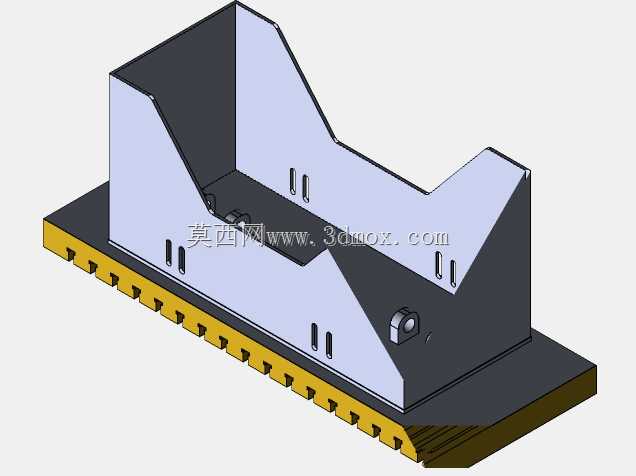

这款双活塞间隙框架C型50吨电动机械压力机，主要面向金属板材冲压、浅拉伸、成型、校直、压装等加工场景，广泛应用于五金制品加工、家电零部件生产、汽车钣金件制造、五金工具锻压等生产环节，可完成落料、冲孔、折弯、压印、浅拉伸等多道冲压工序，适配中小型金属加工车间的批量生产需求，也可用于小型加工厂的单工序定制加工场景。设备采用C型开式框架结构设计，这种结构的核心优势是工作台三面开放，操作人员上下料、更换模具的操作空间充足，能够适配不同尺寸的工件加工需求，同时框架采用加厚钢板焊接成型，经过时效处理消除内应力，长期承受冲压载荷也不易出现结构变形，能够稳定保障冲压精度。设备采用双活塞间隙传动结构，搭配飞轮储能设计，电机启动后通过皮带轮带动飞轮储存动能，再通过齿轮组、曲柄连杆机构将旋转运动转化为滑块的上下往复冲压动作，双活塞的间隙设计能够有效抵消传动过程中的侧向力，降低滑块运行过程中的偏磨问题，提升滑块运行的平稳性，保障冲压过程中上下模的对中精度，减少模具损耗。设备的动力端搭载异步电动机，搭配带轮减速与齿轮减速两级传动结构，能够将电机的高转速转化为滑块冲压所需的低转速大扭矩输出，飞轮的储能设计可以让电机在空载阶段储存能量，冲压瞬间释放大吨位冲压力，既能够降低电机的额定功率配置，也能保障冲压瞬间的压力输出稳定，避免闷车问题。滑块部分配备手动调节手轮，可根据不同模具的闭合高度调整滑块的行程位置，适配不同高度的模具安装需求，工作台面采用带T型槽的平板结构，方便通过压板螺栓快速固定不同规格的冲压模具，工作台面的平面度经过精加工处理，能够保障模具安装的基准精度。设备的安装边界需要预留足够的操作与维护空间，机身底部需要固定在硬化的混凝土地基上，通过地脚螺栓锁紧，避免冲压过程中设备出现移位或振动，设备后侧需要预留电机、皮带轮的维护空间，左右两侧预留上下料的操作空间，正面需要匹配对应的安全防护装置安装位置，保障操作人员的作业安全。整体结构设计兼顾了刚性、操作便捷性与维护便利性，传动结构的润滑点位布局合理，日常维护时可快速对各传动轴承、齿轮啮合面加注润滑脂，延长设备的使用寿命，C型框架的开口设计也方便观察冲压过程中的工件状态，及时调整加工参数。
