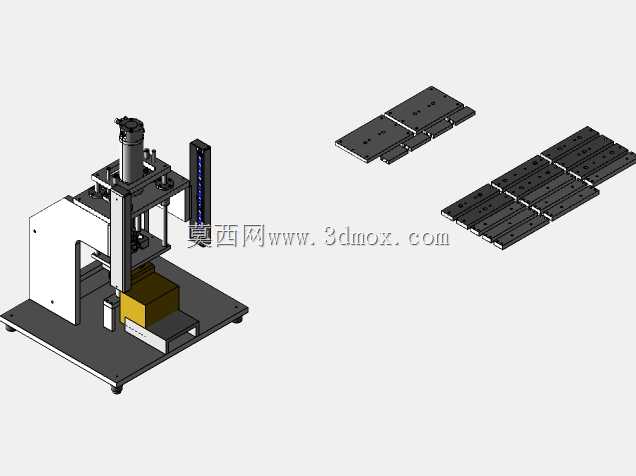

立式气动压栓装配作业专用设备结构

该压装设备主要面向五金零部件、电子接插件、小型汽配组件的生产装配场景，多用于产线末端的螺栓压入、塑胶柱铆合、端子压接等工序，可替代传统手工敲击压装的作业方式，大幅降低操作人员的劳动强度，同时避免手工压装带来的工件偏斜、压装深度不一致、工件表面磕碰损伤等问题，适配小到微型电子接插件、大到小型五金结构件的压装作业需求，在3C电子装配、小五金加工、汽配零部件分装等场景中均可适配使用。设备整体采用立式C型开式结构布局，主体支撑结构采用加厚钢板拼接成型，底部安装平台预留了多组T型槽安装位，可根据不同工件的定位需求快速更换适配的定位工装，无需对设备主体进行二次改造即可快速切换生产品类，适配多品种小批量的柔性生产需求。设备的执行端采用气动驱动的压装缸作为动力输出元件，搭配侧边安装的线性导轨作为压头的运动导向结构，可保证压头下行过程中全程保持垂直姿态，避免压装过程中出现侧向力损伤工件或设备本身，压头的下行行程可通过侧边的调节机构进行灵活调整，可适配不同高度工件的压装深度需求，压装压力可通过气源处理元件进行无级调节，针对不同材质、不同压装力需求的工件均可匹配对应的压装参数，避免压力过大压损工件或是压力不足导致压装不到位的问题。设备的操作区域设置在正面开口位置，操作人员取放工件的操作空间充足，压装工位下方设置了可抽拉的工件承托台，可根据工件尺寸调整承托位置，保证压装过程中工件受力均匀不会出现偏移。设备整体占地尺寸紧凑，底部安装脚座可调节水平度，无需额外制作安装基础，直接放置在车间标准工作台面上即可接通气源投入使用，安装边界适配多数中小型生产车间的工位布局需求，设备后侧预留了控制阀组的安装空间，可根据需求加装压力检测、到位检测等传感元件，拓展压装过程的质量检测功能，实现压装不合格品的自动识别剔除，进一步提升装配工序的良品率。配套的定位板组件采用标准化孔位设计，可根据不同工件的外形快速加工对应的定位型腔，更换工装时仅需锁紧固定螺丝即可完成切换，大幅缩短换型调试的时间，适配频繁切换生产品类的作业场景。
