方管型材组合式重载承载支架结构

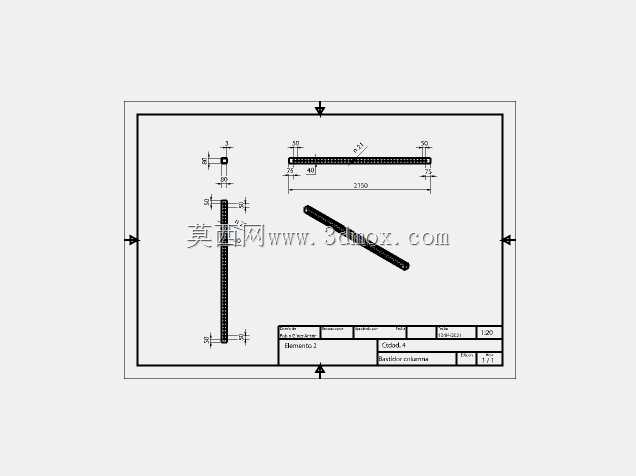

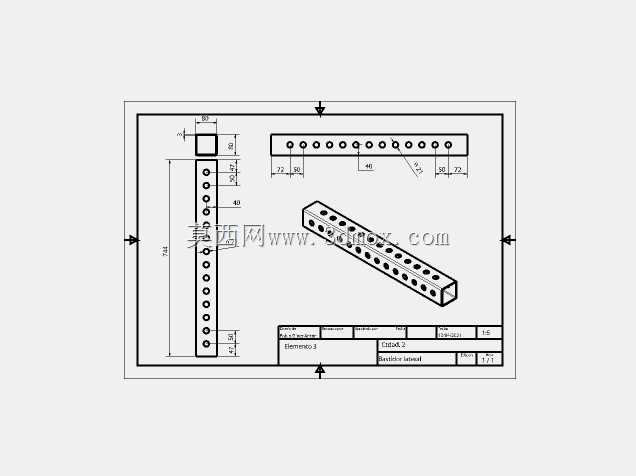

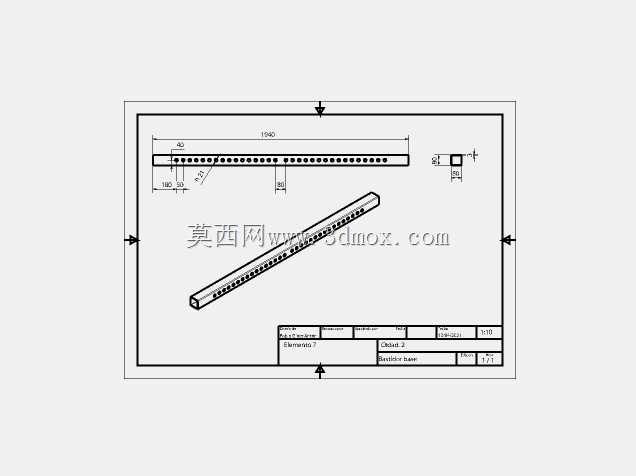

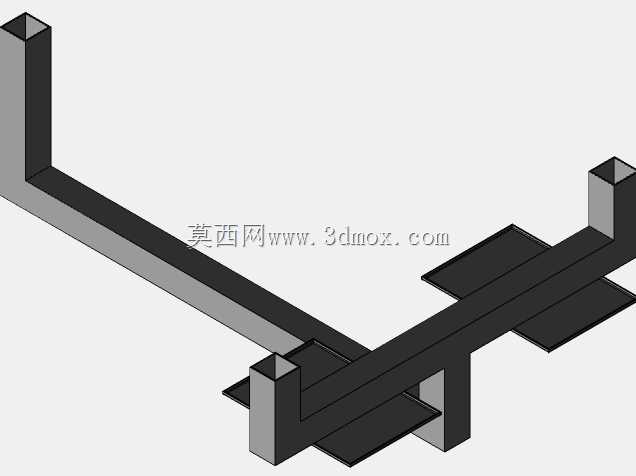

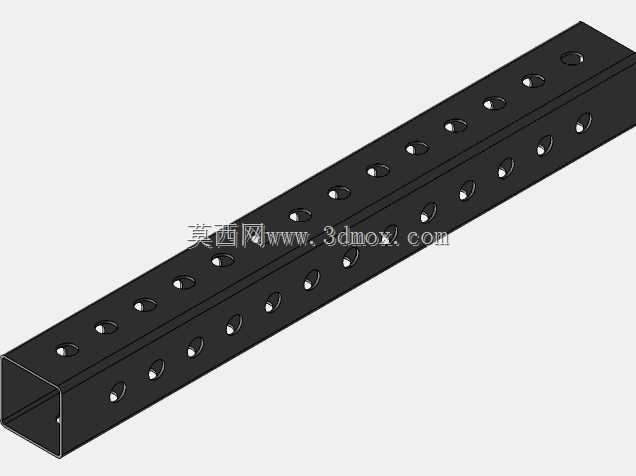

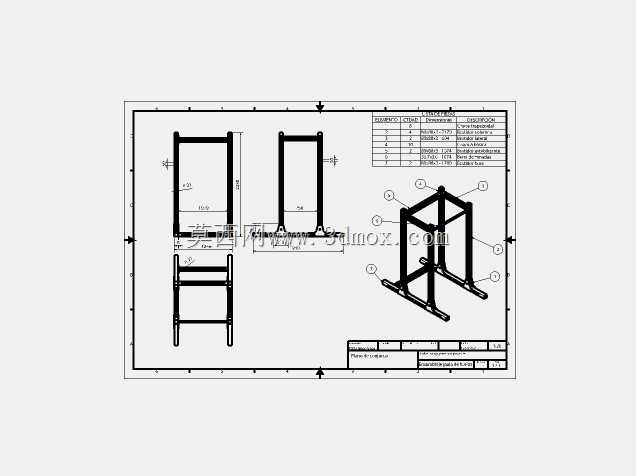

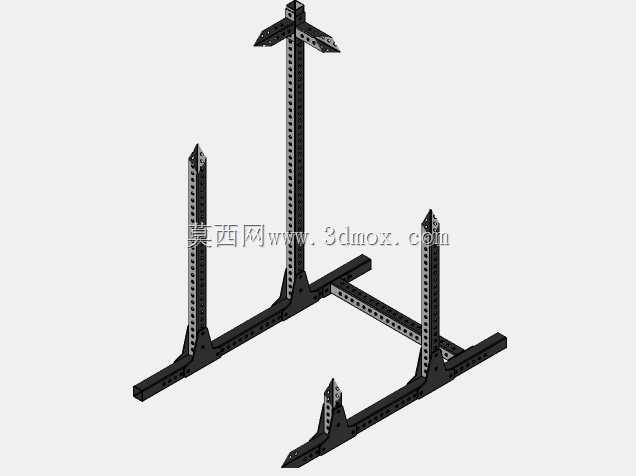

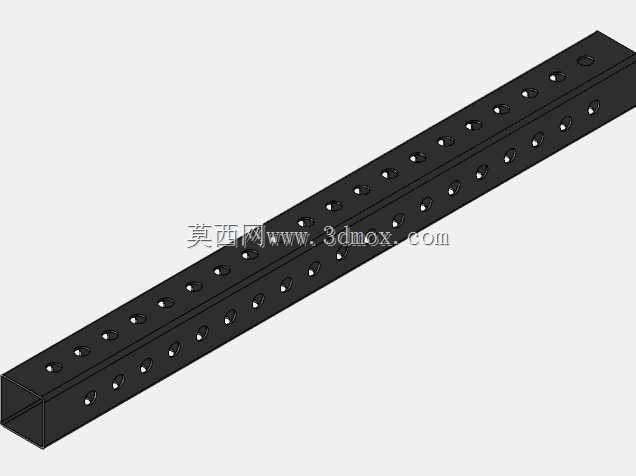

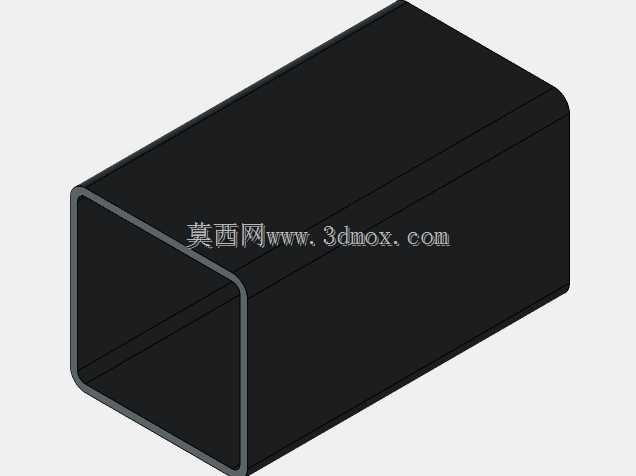

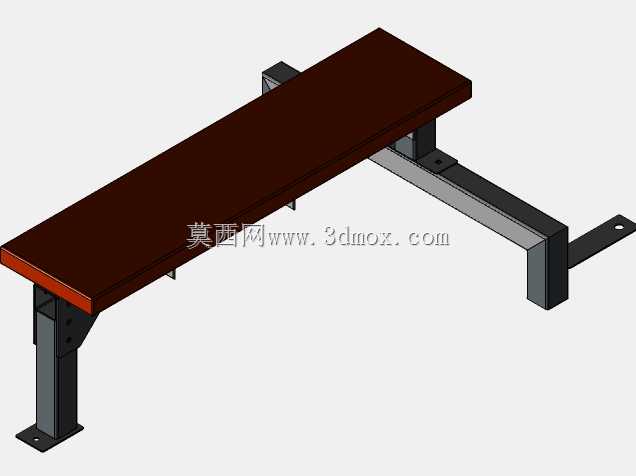

该结构为采用标准方管型材搭建的重载承载支架，主要应用于工业仓储重型物料堆放、生产车间大重量工件临时承托、物流周转区域重载货物码放等场景，可作为独立承载单元使用，也可搭配台面板材组成固定式重载置物平台，适配车间内重型工装、加工坯料、成品工件的存放需求，也可用于物流场站中集装化货物的临时支撑，避免货物直接接触地面出现受潮、磕碰损伤。支架整体采用80×80×3mm规格的方形截面型材作为主体受力构件，型材自身具备优异的抗扭、抗弯力学性能，在承受2000kg额定总载荷的工况下，可有效抵消偏载带来的结构形变，避免长期承重出现的型材弯曲、节点开裂问题。设计过程中优先考虑受力传递路径的合理性，主体纵向通长型材作为主要承重梁，横向连接型材通过垂直焊接的方式与主梁形成稳定的框架结构，端部设置的垂直支撑柱直接将上部载荷传递至安装地面，支撑柱与主梁连接位置采用满焊工艺处理，保证节点位置的连接强度，避免载荷集中造成的焊缝撕裂。支架预留的安装平面可根据使用需求铺设钢板、木板等不同材质的台面，适配不同存放场景的使用需求，型材表面可根据使用环境做喷塑、镀锌等防腐处理，提升潮湿、多粉尘工况下的结构使用寿命。结构内部尺寸预留充足的操作空间，可适配常规手动液压搬运车的叉取作业需求，方便支架上承载货物的整体转运，支撑柱底部可搭配可调脚杯，适配不平整地面的安装调平需求，保证支架整体处于水平受力状态，避免局部受力过载造成的结构损坏。整体结构摒弃了复杂的连接构件，全部采用型材焊接成型，加工工艺简单，制作成本低廉，同时具备极强的承载能力，可根据实际使用场景灵活调整型材长度、支撑柱间距，适配不同承载重量、不同安装空间的使用需求，在中小批量重载存放场景中具备极高的实用价值。
