多规格PVC异径管接头结构设计

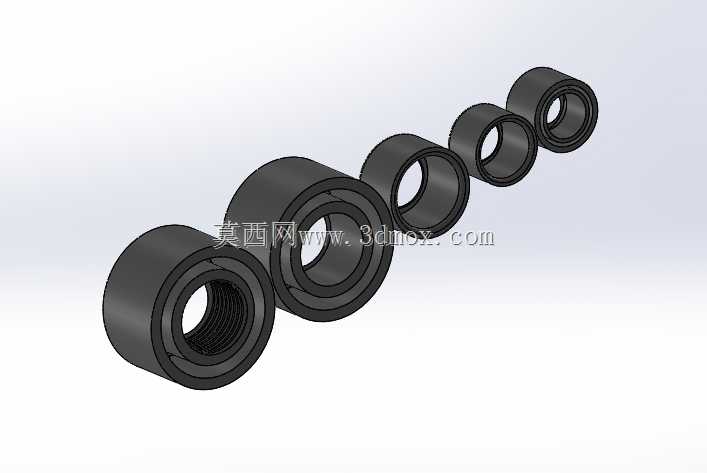

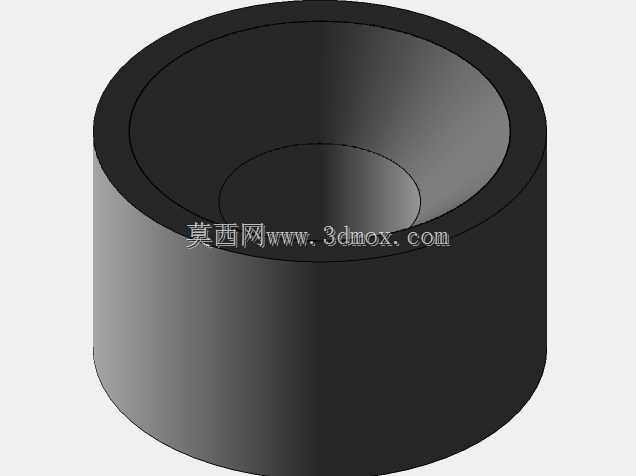

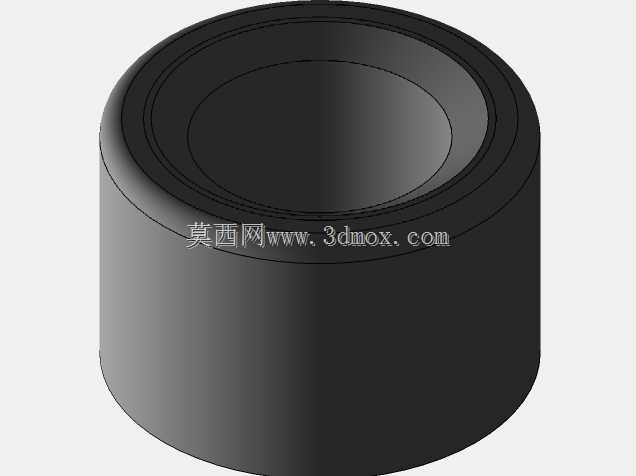

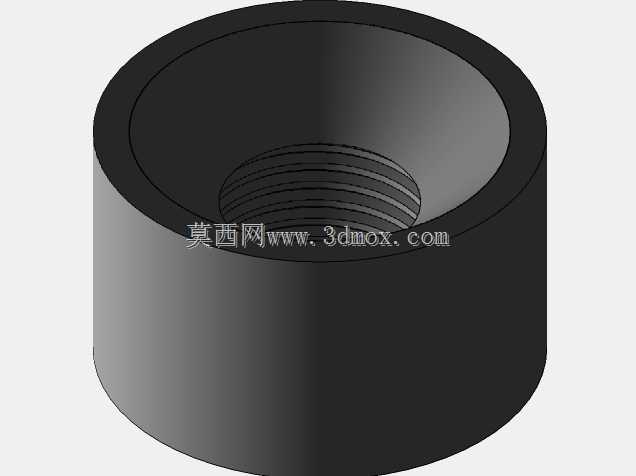

这套异径管接头主要应用于民用给排水管路改造、家装水电布设、小型农用灌溉管网搭建、工业低压流体输送支路的管径转换场景，是PVC管路系统中实现不同管径管路平顺衔接的核心配件，能够解决管路布设过程中不同通径管材无法直接对接的问题，避免管路变径位置出现渗漏、通流阻力骤增的隐患。整套接头覆盖了五种常用的管径转换规格，分别适配32mm转20mm、32mm转25mm、40mm转32mm、63mm转32mm的光面管材对接，以及63mm转32mm的内螺纹接口对接，基本覆盖了家装与小型工程中PVC管路从支管到主干管的常见变径需求，无需在施工现场临时裁切打磨管材做变径处理，能够大幅提升管路安装的施工效率。在功能设计上，光面承插端的内壁做了适配对应外径PVC管材的公差匹配，预留了专用粘接剂的填充间隙，安装时涂抹PVC专用粘接剂后插入即可实现牢固密封，能够承受0.6MPa以内的常规管路工作压力；螺纹端采用标准管螺纹设计，可直接对接带外螺纹的阀门、水表、水泵接口等配件，无需额外加装转换接头，减少了管路的连接节点，也就降低了渗漏风险。设计过程中针对不同变径规格的通流截面做了平顺过渡处理，没有出现直角变径的突兀结构，能够最大程度降低流体经过变径位置时的局部阻力，减少管路输送过程中的压力损失，同时避免变径位置因为长期流体紊流冲刷出现的积垢、老化加速问题。外形上所有接头都采用等壁厚的圆筒状结构，外壁没有多余的凸起结构，安装后可以直接埋入墙体、地坪内，不会因为突出结构影响后续的饰面施工；每个规格的接头轴向长度都控制在合理范围，既保证了承插深度满足连接强度要求，又不会占用过多的管路布设空间，在狭窄的管井、墙面开槽内也能顺利完成安装。安装边界上，光面承插端的插接深度做了明确的限位设计，管材插入到限位位置即可达到最佳的粘接密封效果，不会出现插入过深导致管路通径被挤占、或是插入过浅导致连接强度不足的问题；螺纹端的螺纹长度适配常规管件的螺纹旋入深度，旋紧后不会出现螺纹外露过多或是旋入不到位的情况，能够保证连接位置的密封性能与结构强度，适配常温下输送冷水、低压弱酸弱碱流体的PVC管路系统使用需求。
