采用回收打印组件的双轴数控绘图设备

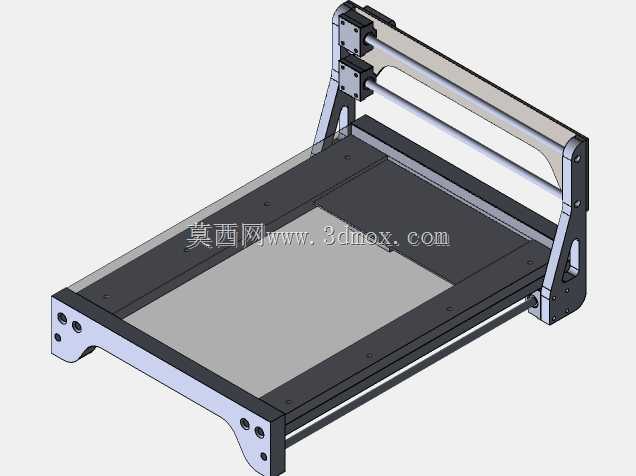

这款双轴数控绘图设备主要面向桌面级平面绘图作业场景，可适配小型工作室教学演示、个人DIY创意绘制、简易工程样稿快速出图等使用需求，能够在平整的纸质、薄型PVC等平面介质上完成预设轨迹的线条绘制工作，替代人工完成重复性的规则图形绘制作业，降低手工绘图的误差率，提升简单绘图任务的完成效率。设备整体采用开放式框架结构设计，核心传动组件复用了回收的打印机成熟部件，既降低了整机的制造成本，也依托打印部件成熟的传动精度保障了绘图过程的走笔稳定性，避免全新开模加工带来的精度偏差与成本浪费。功能层面，设备搭载双轴独立传动结构，横向传动模组布置在设备后侧的龙门支架上，负责绘图执行端的横向位移驱动，纵向传动集成在工作台面的侧边导轨结构中，负责承载介质的平台纵向位移，两个轴系的运动通过数控系统协同控制，可实现平面范围内任意连续轨迹的精准走笔，绘图笔架采用快拆式结构设计，可根据绘图需求快速更换不同粗细、不同颜色的绘图笔头，满足多样化的线条绘制要求。设计思路上，整机优先考虑结构的易组装性与部件的复用率，框架部分采用轻量化的板材折弯拼接结构，无需复杂的铸造或一体加工工艺，普通加工条件下即可完成框架的制作与组装，各传动部件的安装位均预留了标准的连接孔位，回收的打印机导轨、传动皮带、步进电机等部件可直接对应孔位完成安装，无需二次改装加工，大幅降低了设备的制作门槛。外形尺寸与安装边界方面，设备整体为桌面式布局，横向宽度适配常规A3幅面的绘图介质需求，纵向深度可容纳完整的绘图行程，整体高度控制在低位区间，放置在常规工作台上不会占用过多垂直空间，设备底部预留了防滑支撑脚垫的安装位，放置时可与工作台面保持稳定贴合，运行过程中不会因传动产生位移晃动，设备后侧预留了控制电路与驱动模块的安装空间，走线槽沿框架侧边布置，可将所有传动线路规整收纳，避免线路外露干扰绘图作业，工作台面采用平整的硬质板材制作，表面平整度控制在绘图笔的有效行程范围内，可保障绘图过程中笔头与介质的接触压力均匀，避免出现线条断连、深浅不一的问题。
