单螺杆塑料挤出成型设备三维设计

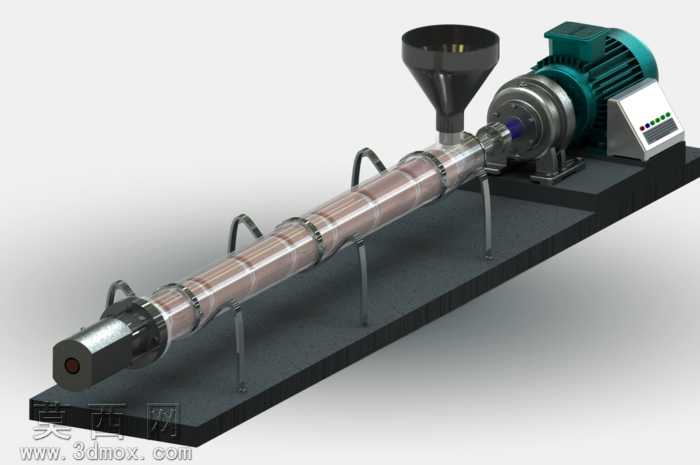

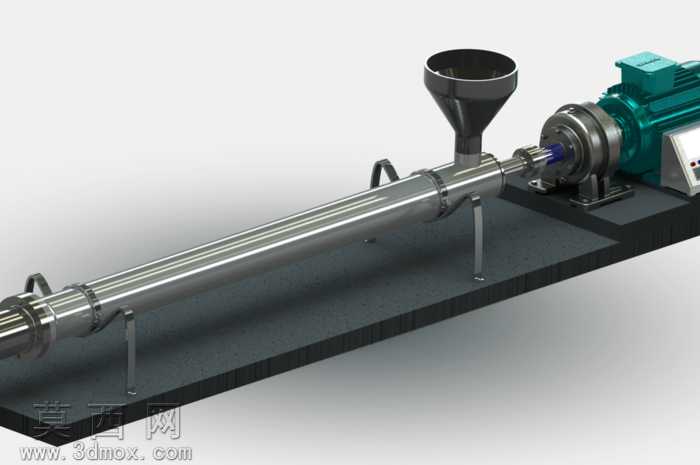

本作品为单螺杆塑料挤出机的三维建模设计成果，建模过程严格遵循机械设计规范，完整还原了设备的核心功能结构与外观形态。整体建模从设备的功能逻辑出发，首先搭建一体化安装底座作为承载基体，底座采用厚重的板式结构设计，建模时通过拉伸、倒角特征还原其稳重的支撑形态，表面赋予哑光深灰金属材质，模拟铸铁机座的厚重质感与耐磨属性。驱动单元部分，完整构建了三相异步电动机的三维结构，还原了电机外壳的散热筋条、端盖、接线盒等细节，外壳赋予深绿哑光烤漆材质，金属端盖做金属光泽处理，准确呈现工业电机的外观特征；电机与挤出单元之间的传动连接结构也做了精细化建模，还原了连接法兰、密封端盖的装配关系，金属部件分别赋予铸铁、抛光钢材的差异化材质，清晰区分不同功能部件。挤出核心的机筒螺杆组件是建模的重点，机筒采用分段式结构建模，外部设置多组加热冷却抱箍结构，机筒外壁做金属磨砂质感，加热圈赋予金属加热元件的暗金属色，同时通过半透明材质设置，可直观展示机筒内部的单螺杆结构，螺杆的螺纹段、输送段、塑化段、均化段的不同螺纹形态都做了准确还原，清晰呈现物料在机筒内的输送、塑化、加压的工作路径。机筒上方的料斗组件采用漏斗式结构建模，上部为敞口进料端，下部为与机筒连接的进料口，赋予黑色工程塑料材质，还原料斗的耐磨、防静电属性。机筒末端的挤出模头部分，还原了连接法兰、出料口的结构，模头做抛光金属材质处理，体现出料端的高精度加工属性。设备一侧的控制盒单元，建模时还原了盒体、操作按钮、状态指示灯的布局，盒体采用浅灰白工业塑壳材质，按钮分别做红、绿、黑等不同颜色区分功能，指示灯做半透明发光材质处理，还原电控单元的操作交互特征。整体装配过程严格按照实际设备的装配逻辑完成，各支撑脚、紧固件的位置都准确对应，渲染阶段采用工业产品展示常用的柔和打光方式，既清晰呈现各部件的结构细节，也通过材质的光影差异区分不同零部件的功能属性，完整展现单螺杆挤出机从进料、塑化到挤出成型的完整结构逻辑，可用于教学演示、结构参考、方案展示等场景，清晰呈现聚合物挤出加工设备的核心构造与工作原理。
