数控车床可调式顶紧尾座结构设计

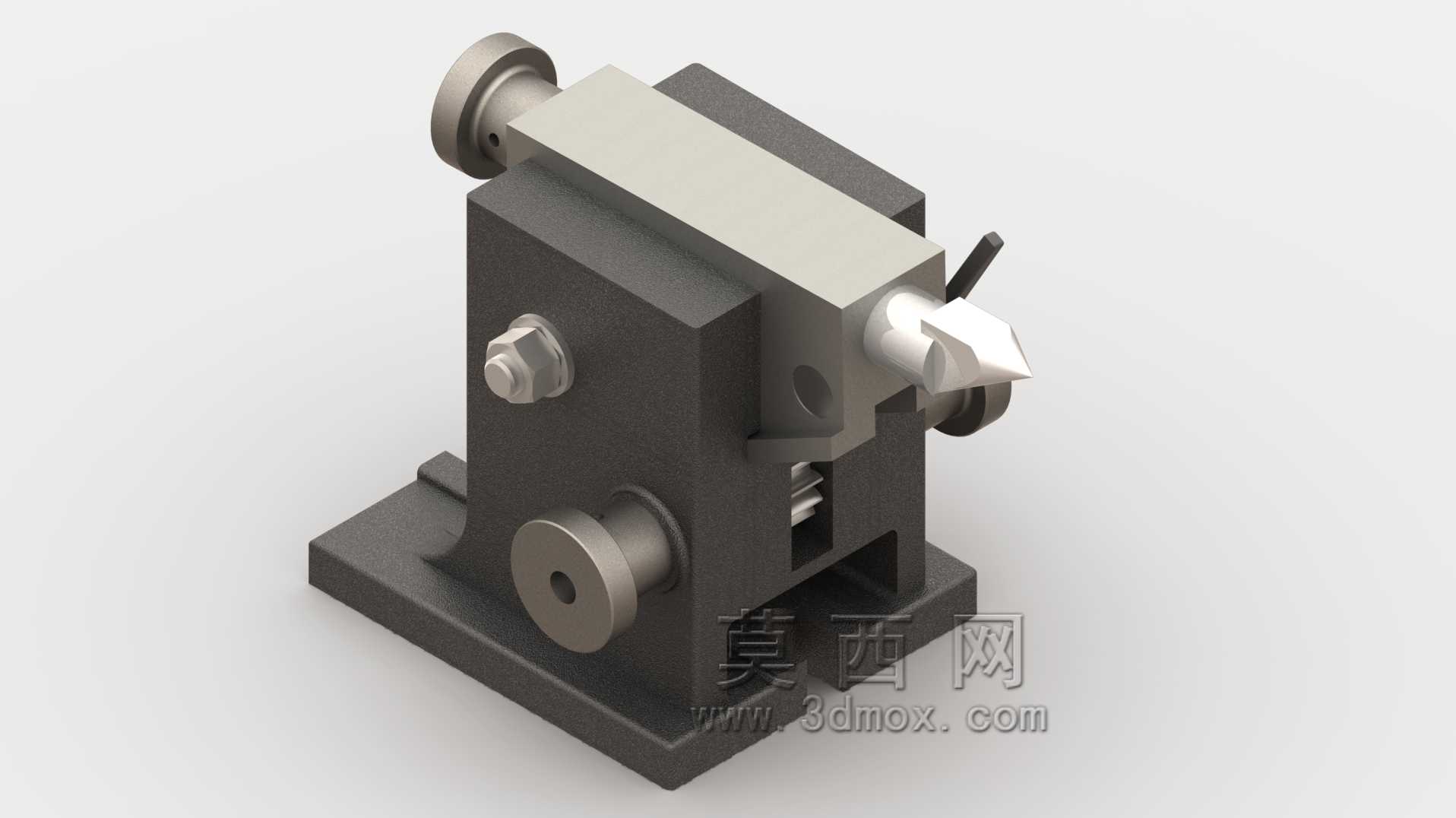

　　在普通卧式数控车床的加工场景中，尾座是承担长轴类、盘套类工件轴向顶紧定位的核心功能部件，其结构刚性、进给精度、锁紧可靠性直接决定了长件加工的同轴度误差与切削稳定性，尤其在大切深、高进给的粗车工序中，尾座的抗振性能往往是制约加工效率提升的关键因素。这款尾座结构采用落地式安装基座，整体为箱型铸铁本体设计，基座底面设置两条平行的安装定位键槽，可直接与车床床身的导轨安装面配合，安装时通过T型螺栓与床身锁紧固定，基座的横向跨距经过优化，在保证足够支撑刚性的前提下，尽可能缩小了横向占用空间，避免与刀架的横向进给行程产生干涉。尾座的核心功能是通过顶尖实现工件的轴向顶持，其套筒部分采用淬硬磨削的精密轴套配合结构，套筒内孔为莫氏锥孔，

　　可适配标准活顶尖、死顶尖以及各类钻、铰、攻丝辅具，除了基础的顶紧功能外，该结构还可通过套筒进给完成轴类零件端面的中心孔加工、内孔钻扩等工序，拓展车床的加工范围。套筒的进给采用手轮驱动丝杠副结构，手轮设置在尾座本体的侧方位置，操作时操作人员站在车床操作侧即可单手完成套筒的进退操作，进给丝杠采用梯形螺纹设计，具备自锁特性，可在进给行程内任意位置实现位置保持，避免加工过程中套筒受轴向切削力反推出现退移。为了保证顶紧后的刚性，尾座本体侧面设置了套筒锁紧机构，通过偏心压紧结构将套筒与本体锁死，锁紧操作采用六角头螺栓压紧形式，可通过普通内六角扳手完成锁紧操作，锁紧力足够抵消大余量切削时的轴向冲击力，避免顶尖出现微位移导致的工件振纹。

　　尾座的上部设置了可调节的压板结构，用于尾座整体在床身导轨上的位置锁紧，当需要加工不同长度的工件时，可松开上部压板，推动尾座沿床身导轨滑移到对应位置后锁紧，压板的压紧面经过刮研处理，与床身导轨面的接触均匀性满足机床装配的精度要求，避免锁紧后尾座出现俯仰偏斜导致的顶尖与主轴同轴度超差。从设计思路上看，这款尾座没有采用复杂的液压或伺服进给结构，而是采用纯机械手动结构，核心考量是面向中小型数控车床的成本控制需求，同时手动结构的故障率更低，维护难度更小，适合加工场景相对固定、工件长度变化不频繁的批量加工场合。本体的箱型结构内部设置了加强筋板，在不增加整体壁厚的前提下提升了本体的抗扭刚性，避免顶紧力过大时本体出现开口变形。

　　顶尖的伸出端设置了防尘结构，可阻挡切削过程中的铁屑、切削液进入套筒配合面，减少配合面的磨损，延长部件的使用寿命。安装边界方面，尾座的总高度适配常规6140、6150级别数控车床的中心高要求，套筒的最大伸出行程可覆盖常规长度工件的顶紧需求，基座的安装孔位间距符合通用车床床身的T型槽间距标准，可直接替换同规格车床的原有尾座部件，无需对床身进行二次加工。在实际加工应用中，这类尾座的顶紧力可通过手轮的进给扭矩进行控制，针对不同刚性的工件调整合适的顶紧力，既可以避免薄壁工件顶紧变形，也可以保证重型工件的装夹刚性，在加工长轴类零件时，配合中心架使用可大幅降低工件的切削挠曲变形，提升长径比较大零件的加工精度。结构上所有的润滑点都设置在易操作的位置，日常维护时可直接通过注油杯向丝杠、套筒配合面加注润滑油，无需拆解部件即可完成保养，降低了设备的日常维护成本。
