多关节彩色教学演示机械臂结构设计

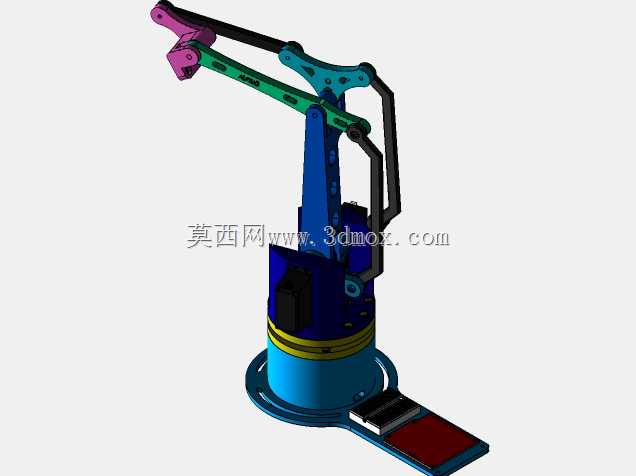

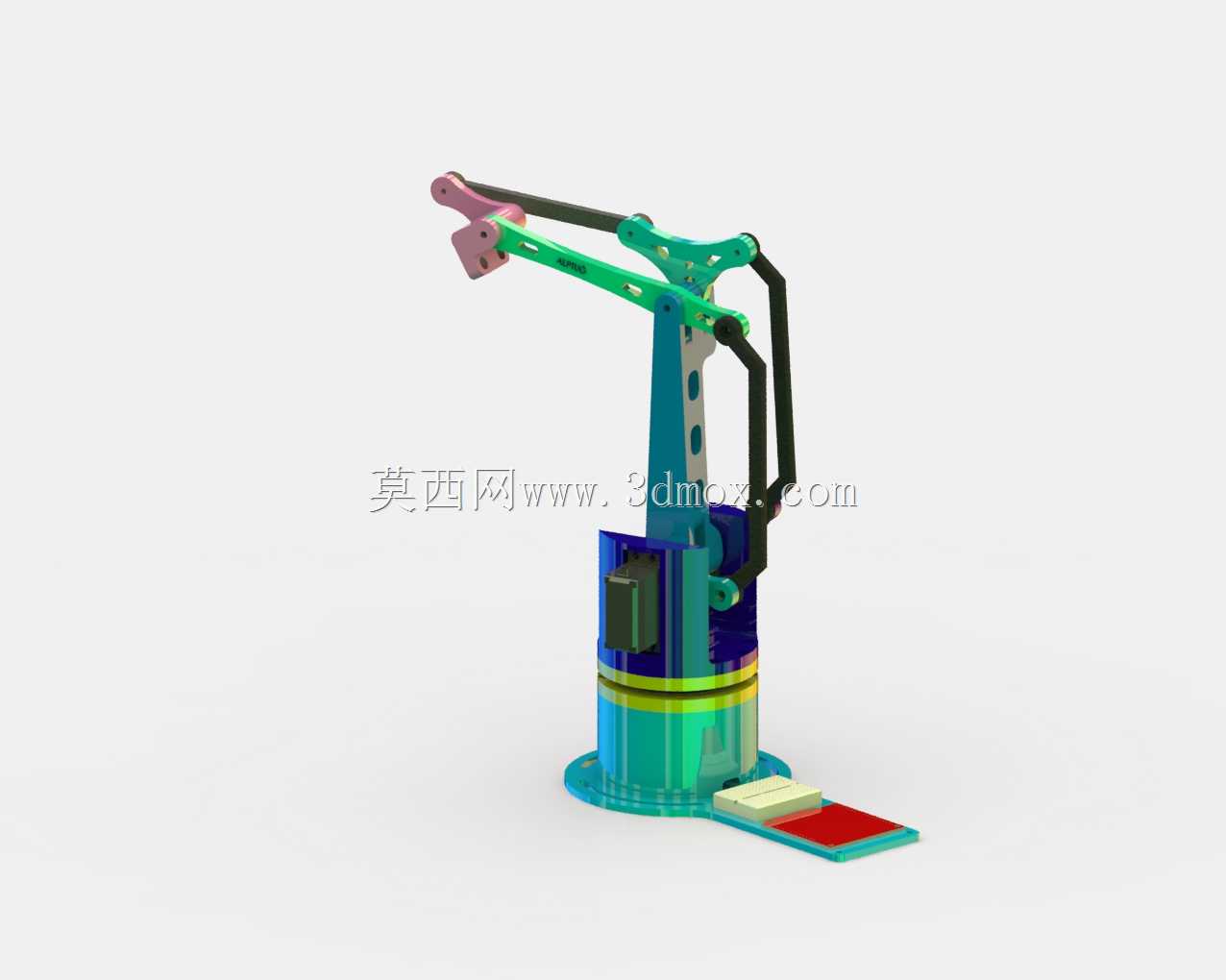

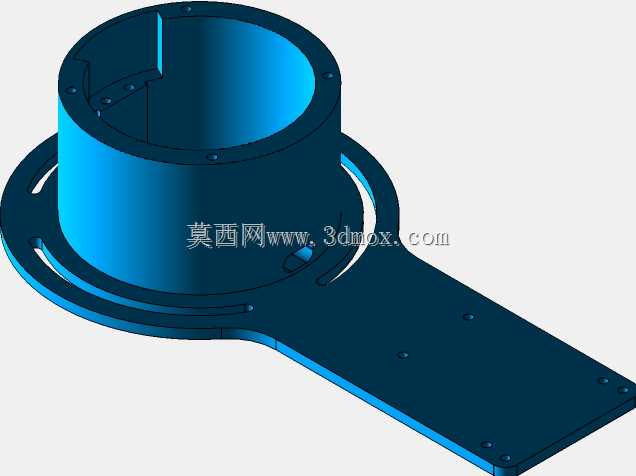

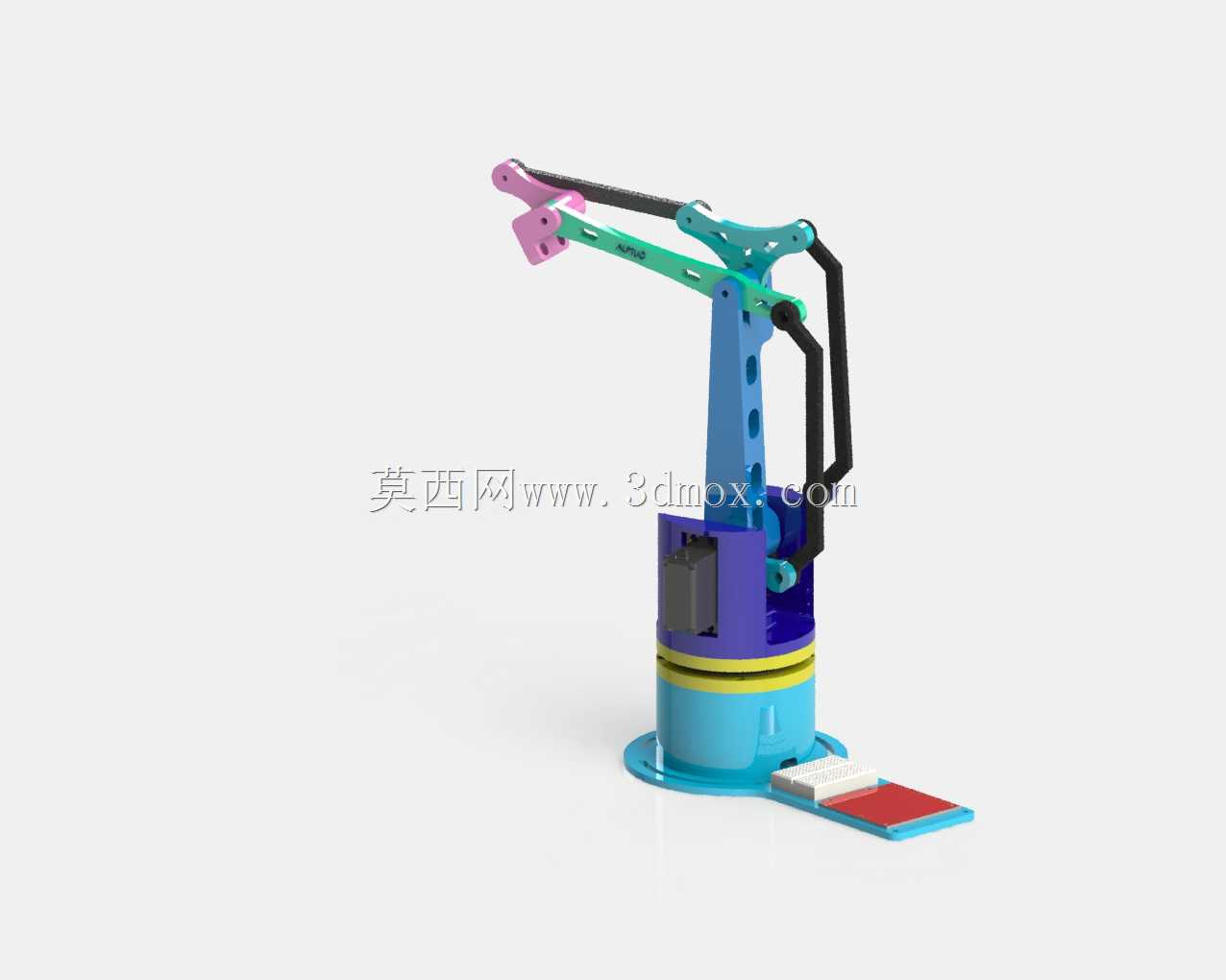

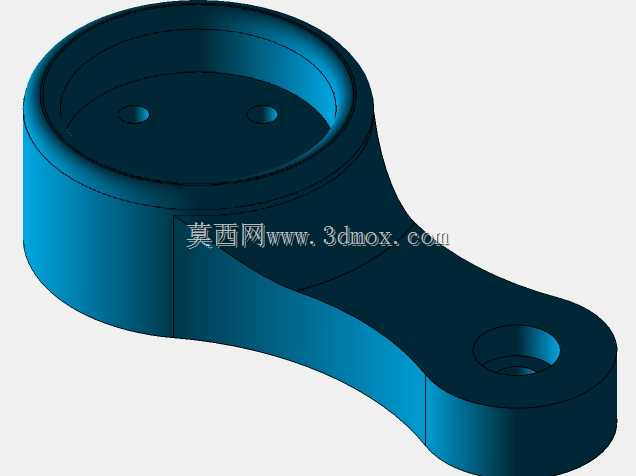

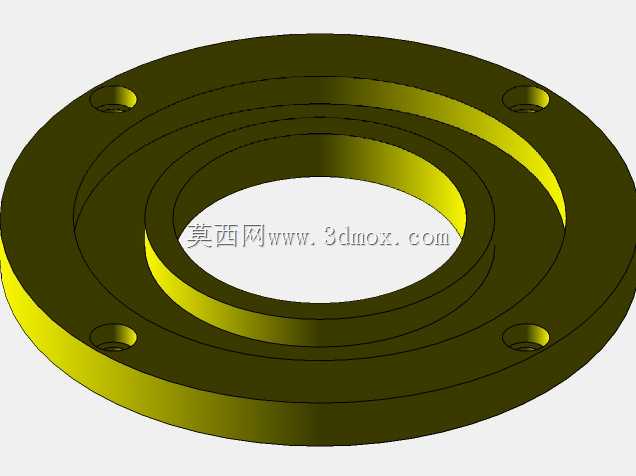

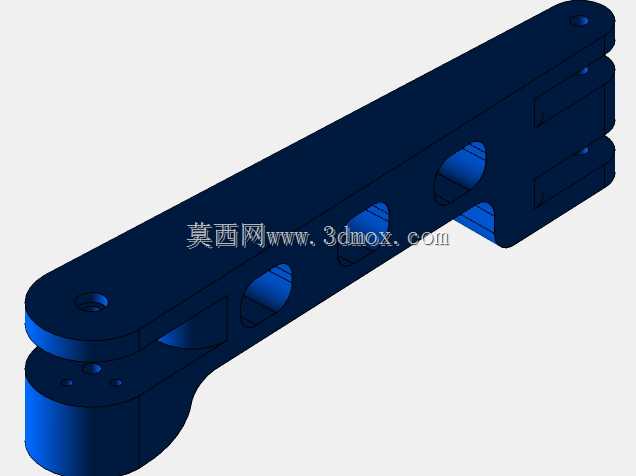

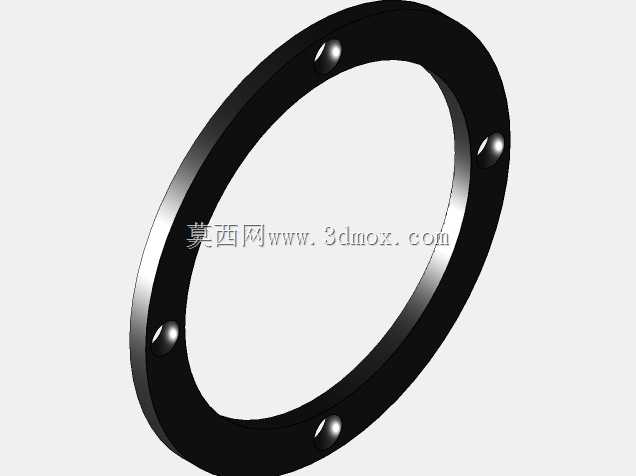

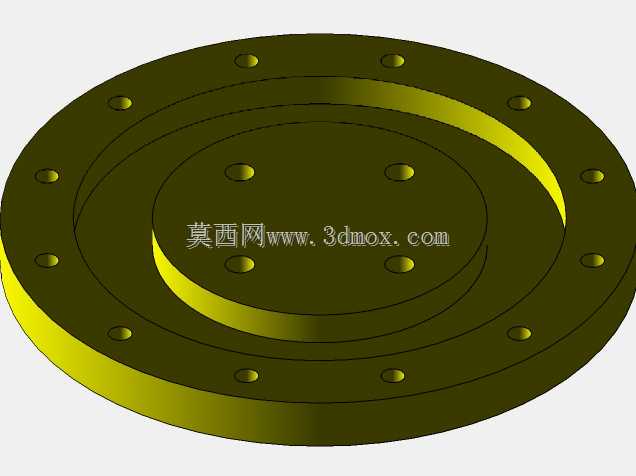

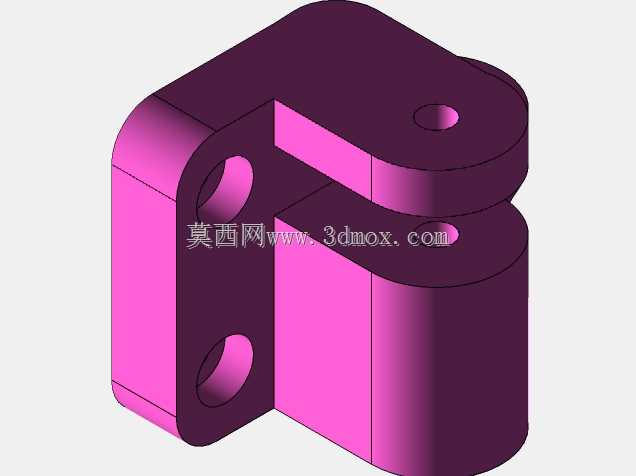

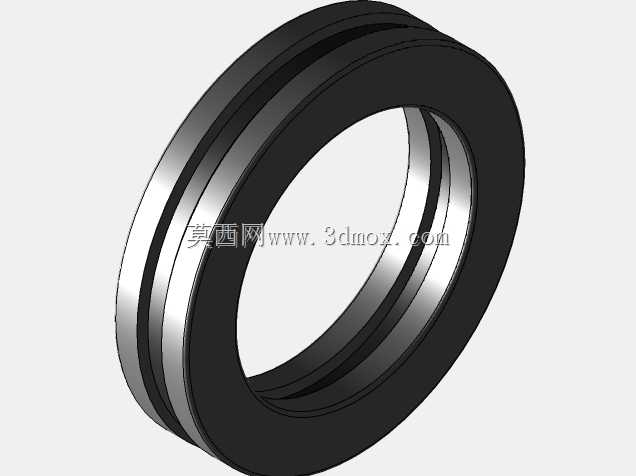

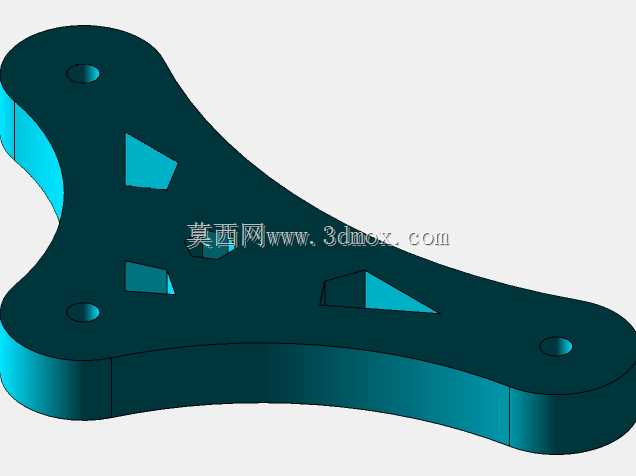

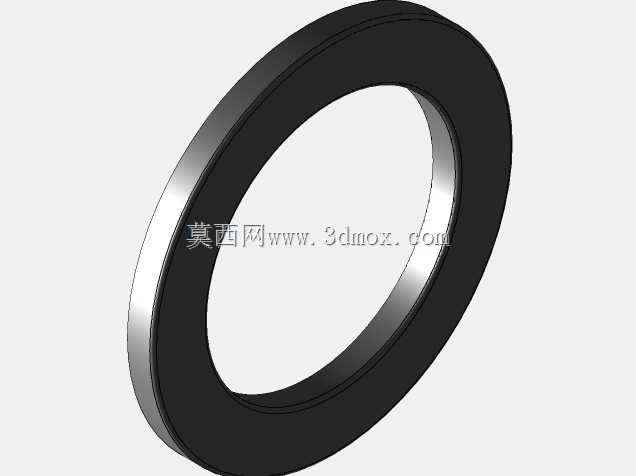

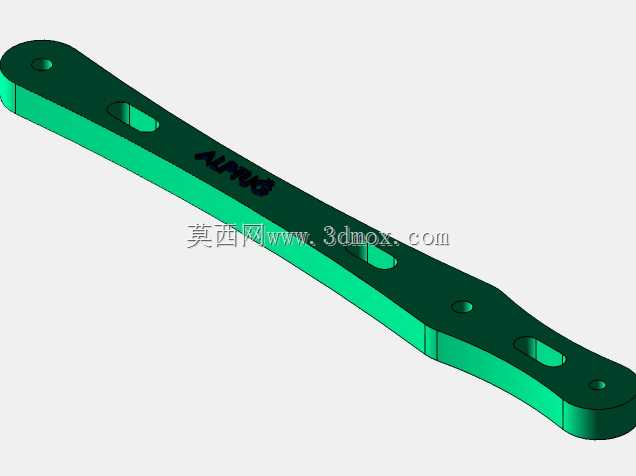

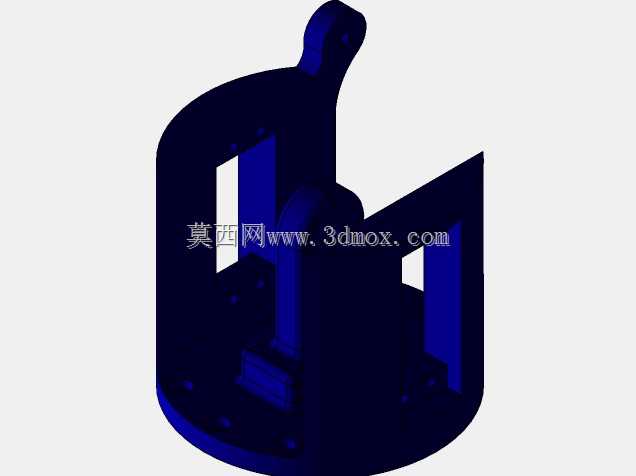

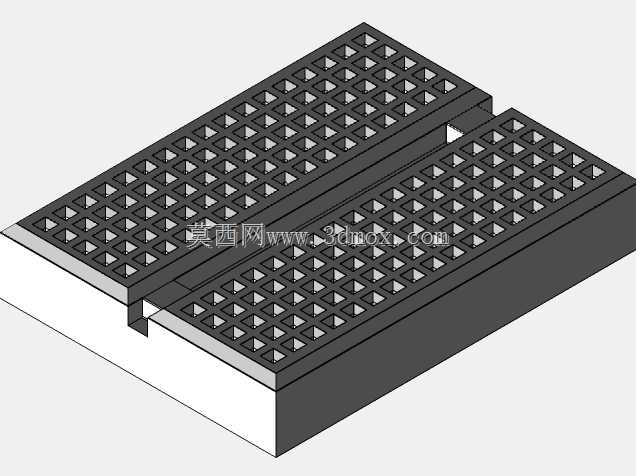

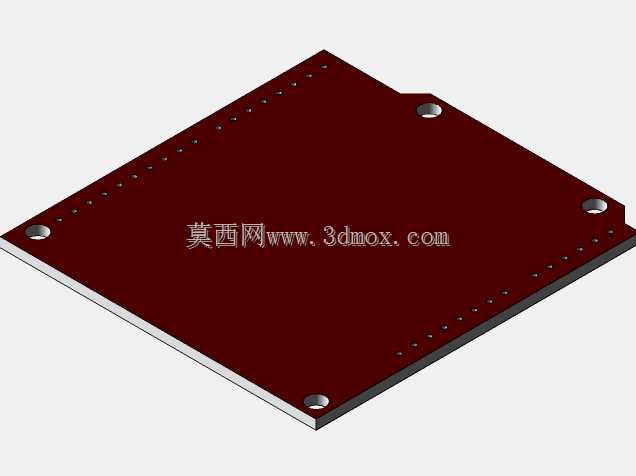

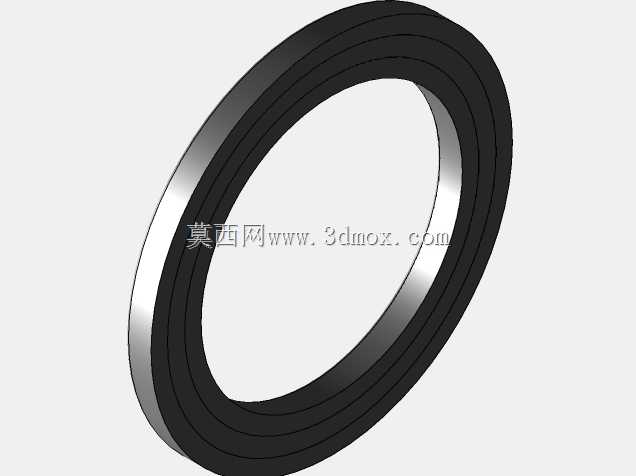

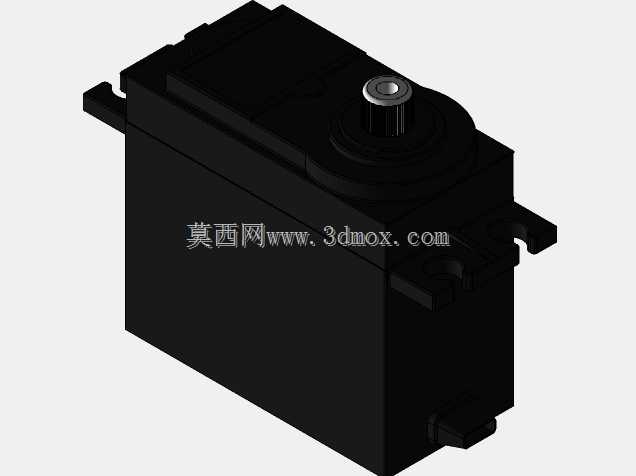

这款多关节机械臂主要面向教学实训、轻型物料分拣搬运、小型工位上下料场景设计，可适配职业院校工业机器人专业实操训练、小型自动化生产线工位辅助作业、创客空间机器人原理验证等使用需求，能够完成平面范围内指定点位的物件抓取、转移、放置动作，帮助使用者直观理解串联关节机器人的运动逻辑与结构组成。设备整体采用串联多关节构型，从底部基座到末端执行端共设置四个转动自由度，基座可实现整周水平回转，大臂、小臂分别通过铰接结构实现俯仰角度调节，末端腕部可调整执行端的作业朝向，各关节的运动范围经过限位设计，避免运动过程中出现杆件干涉问题，同时预留了驱动元件的安装空间，可根据实际使用需求加装舵机或伺服电机实现电控驱动。设计过程中优先考虑结构的易拆装性与展示性，不同功能的杆件采用差异化色彩区分，基座部分采用大直径圆形法兰结构作为安装基准，底部预留了标准安装孔位，可直接固定在实训工作台或生产线支架上，安装边界需预留至少半径三百五十毫米的水平活动空间，垂直方向作业高度范围覆盖基座上方一百二十毫米至四百八十毫米区间，可适配常规高度的实训操作台与轻型输送线对接需求。大臂与小臂采用镂空式筋板结构设计，在保证结构刚性的前提下尽可能降低杆件自重，减小关节驱动的负载压力，各铰接位置均设计了轴承安装位，可有效降低转动过程中的摩擦阻力，提升关节运动的平顺性。基座侧面预留了走线槽空间，可将各关节的驱动线路、传感线路规整收纳在结构内部，避免运动过程中线路剐蹭或拉扯损坏。末端执行端采用标准接口设计，可根据作业需求更换夹爪、吸盘、画笔等不同执行工具，拓展设备的使用场景，既可以完成轻型小零件的抓取搬运作业，也可以加装绘图工具完成轨迹绘制演示，适配不同的教学演示与实操验证需求。整体结构没有冗余的复杂构件，各零件的加工工艺性良好，多数结构件可采用常规板材切割、机加工方式制作，降低了实物制作的成本与加工难度，适合教学场景下的拆装实训与原理演示使用。
