工业机械手腕部连接基座结构设计

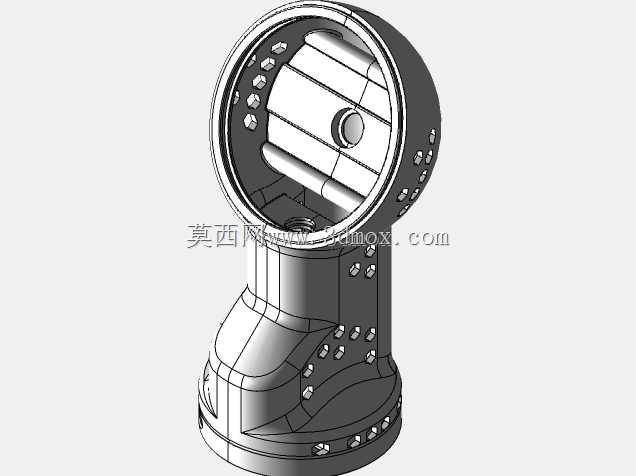

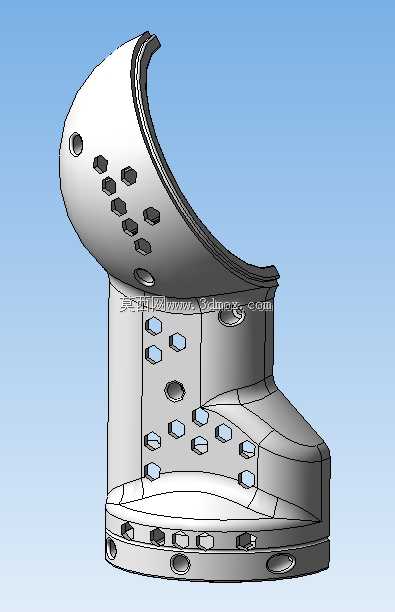

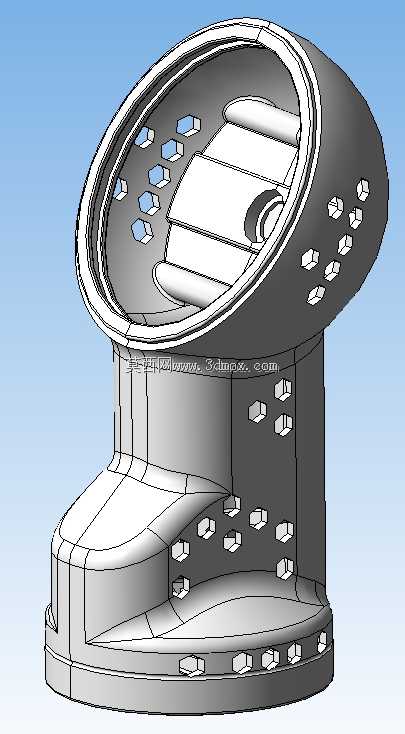

该结构件为工业机械手腕部的核心连接支撑基座，主要应用于多关节工业机器人的小臂末端与执行端的衔接部位，是串联机械臂腕部回转、摆动动作的承载基体，在搬运、上下料、装配、打磨等常见工业机器人作业场景中，承担末端负载的力传导、动作支撑与内部走线防护的核心作用。从实际用途来看，该基座一方面需要承接小臂末端输出的回转、摆动力矩，将动力稳定传递至末端执行器安装位，另一方面需要为腕部内置的传动构件、走线线束提供封闭的安装容纳空间，避免作业环境中的粉尘、切削液、焊渣等杂质侵入内部传动结构，保障腕部长周期运行的稳定性。从功能特性来看，该基座采用上下分体式的结构设计，整体分为上部回转支撑段与下部固定连接段，上部环形端面预留多组规则排布的安装孔位，可适配不同规格的末端法兰快换装置、夹爪或焊枪等执行机构，孔位排布兼顾了不同负载等级的安装强度需求，避免单一孔位受力过载；下部曲面过渡的底座结构，通过大圆角曲面衔接上下段，有效降低应力集中系数，在承受末端偏载、冲击载荷时能够均匀分散应力，避免结构断裂风险。基座周身均匀布置的多组沉头安装位，既可以用于分体结构的锁紧固定，也可作为内部线束的过线预留孔、传感器安装位，满足腕部集成力觉传感器、视觉模块的拓展需求。从设计思路来看，该结构充分适配注塑成型工艺要求，所有安装孔位均采用直孔带沉台的设计，壳体壁厚保持均匀过渡，避免壁厚差异导致的注塑缩痕、翘曲问题，分体式的合模面设置在结构应力最小的环形衔接处，既方便模具开模抽芯，也能保证合模后的结构整体刚度，内部预留的空腔容积经过精准核算，既能够容纳腕部的谐波减速器、传动齿轮与走线槽，也尽可能压缩了整体结构体积，降低腕部自重对小臂负载的额外消耗。从外形尺寸与安装边界来看，该基座整体为矮胖型回转类结构，上部环形安装面的外径适配主流六轴机器人腕部的通用法兰尺寸，下部底座的安装孔位间距匹配小臂末端的标准安装接口，整体高度控制在腕部摆动的安全行程范围内，不会在腕部做俯仰、回转动作时与小臂结构产生运动干涉，基座外轮廓的所有棱边均做了圆角倒钝处理，既避免安装调试过程中划伤操作人员，也能减少作业过程中与周边工件、工装的剐蹭概率，适配密集工位的自动化产线布局需求。
