曲面清洁喷瓶及配套注塑成型模具

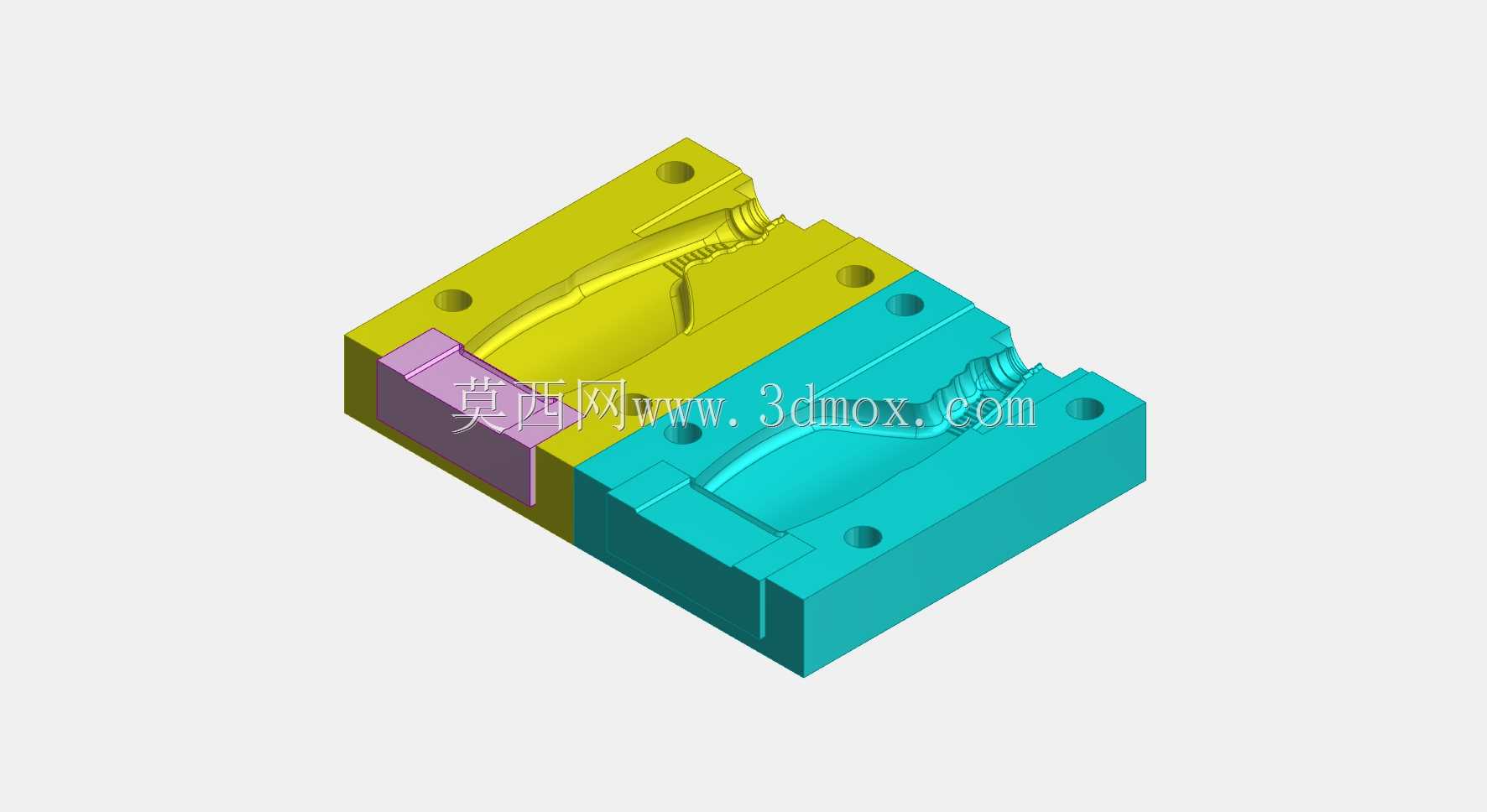

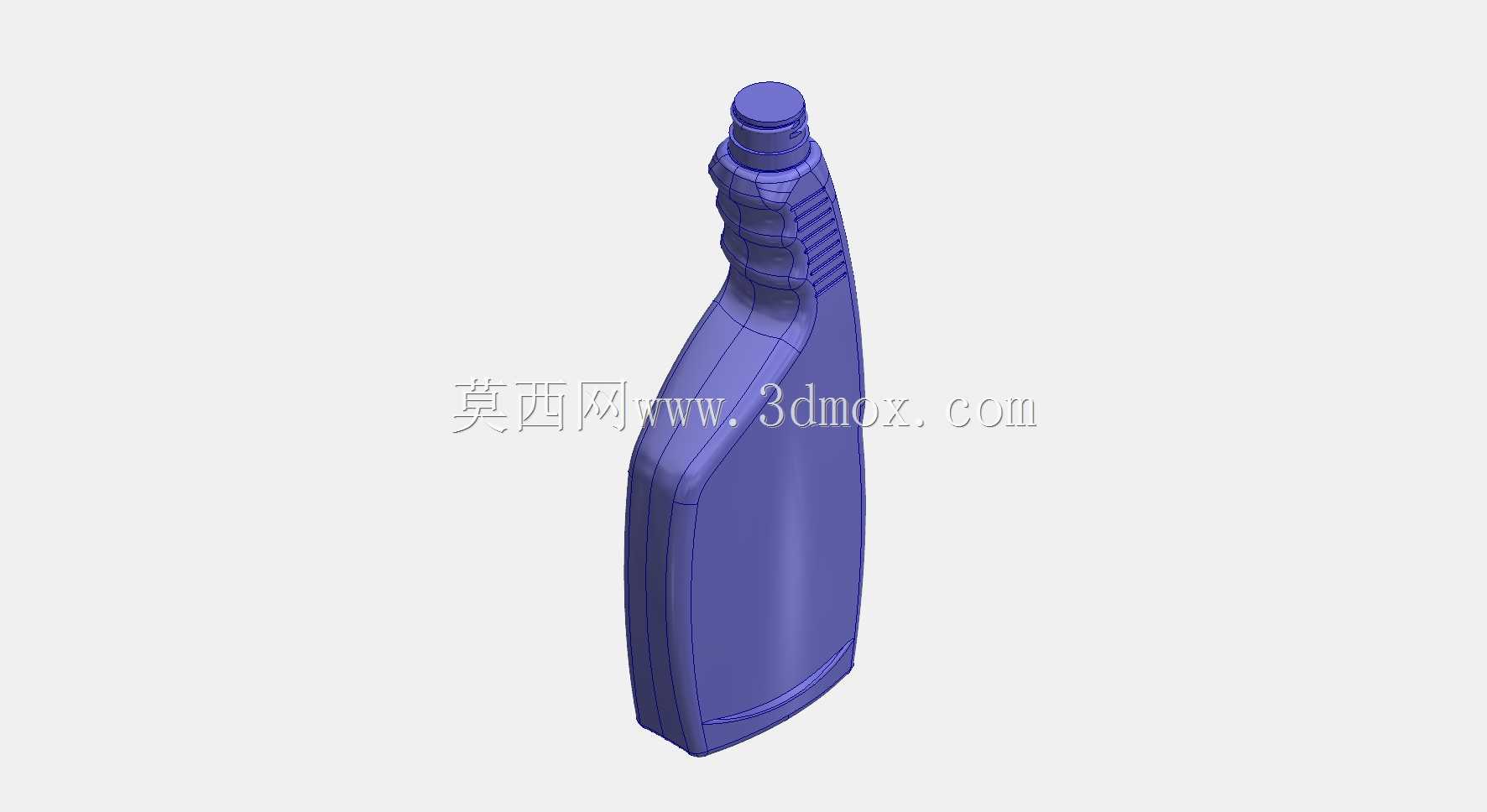

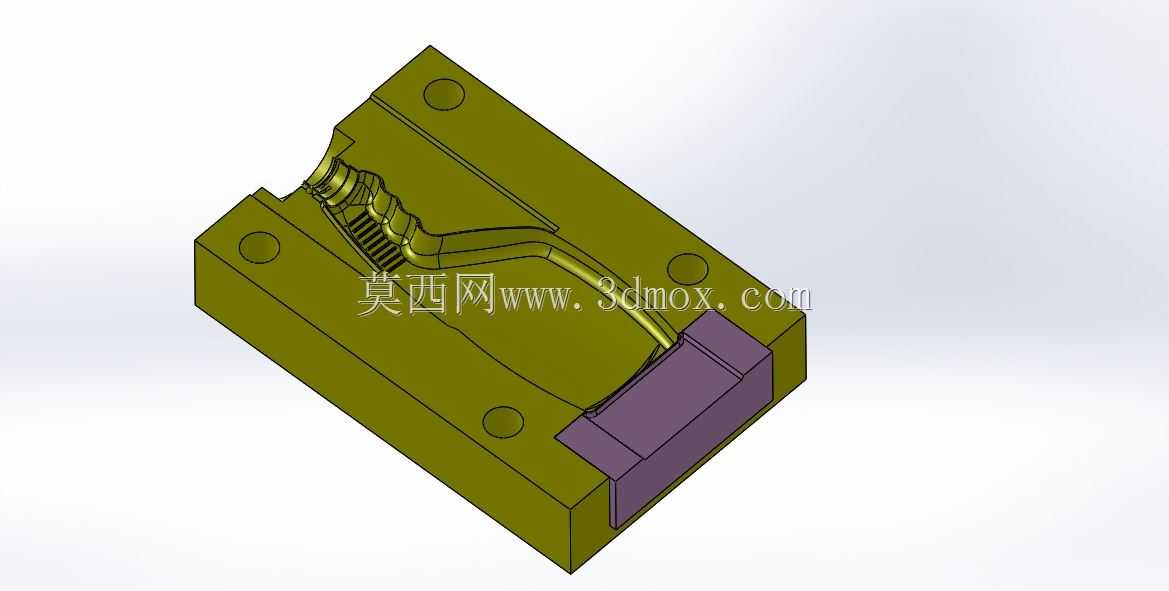

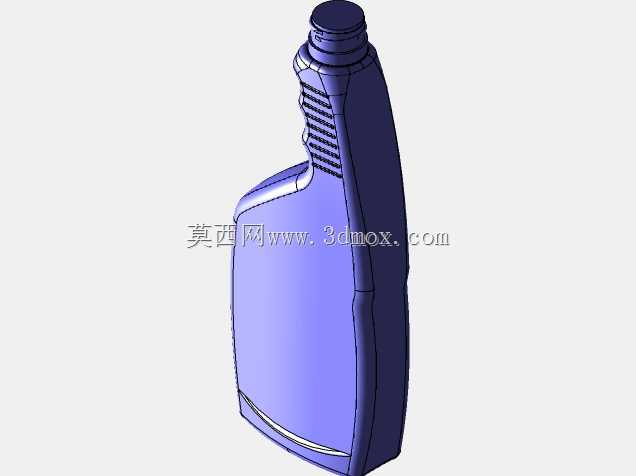

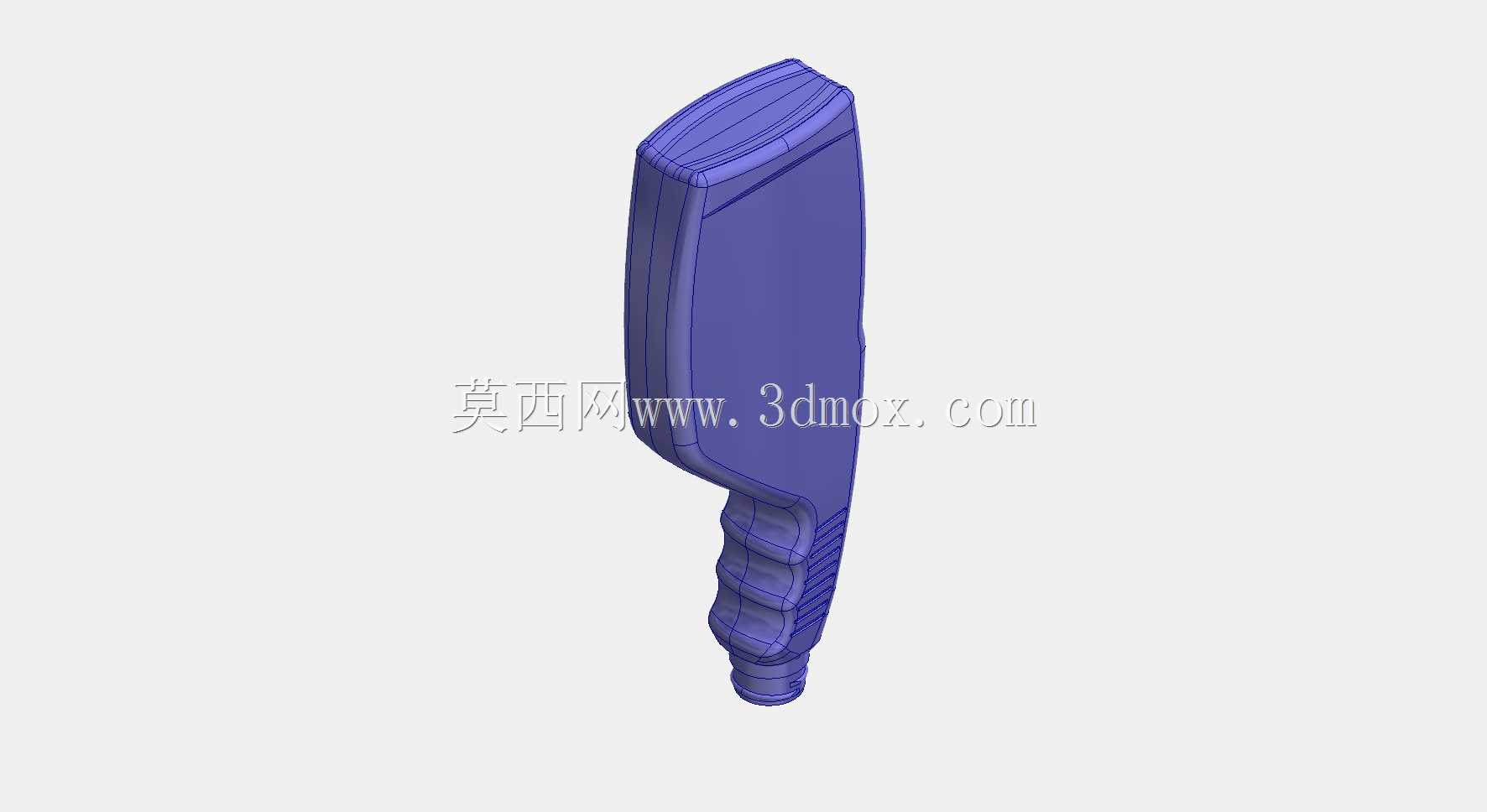

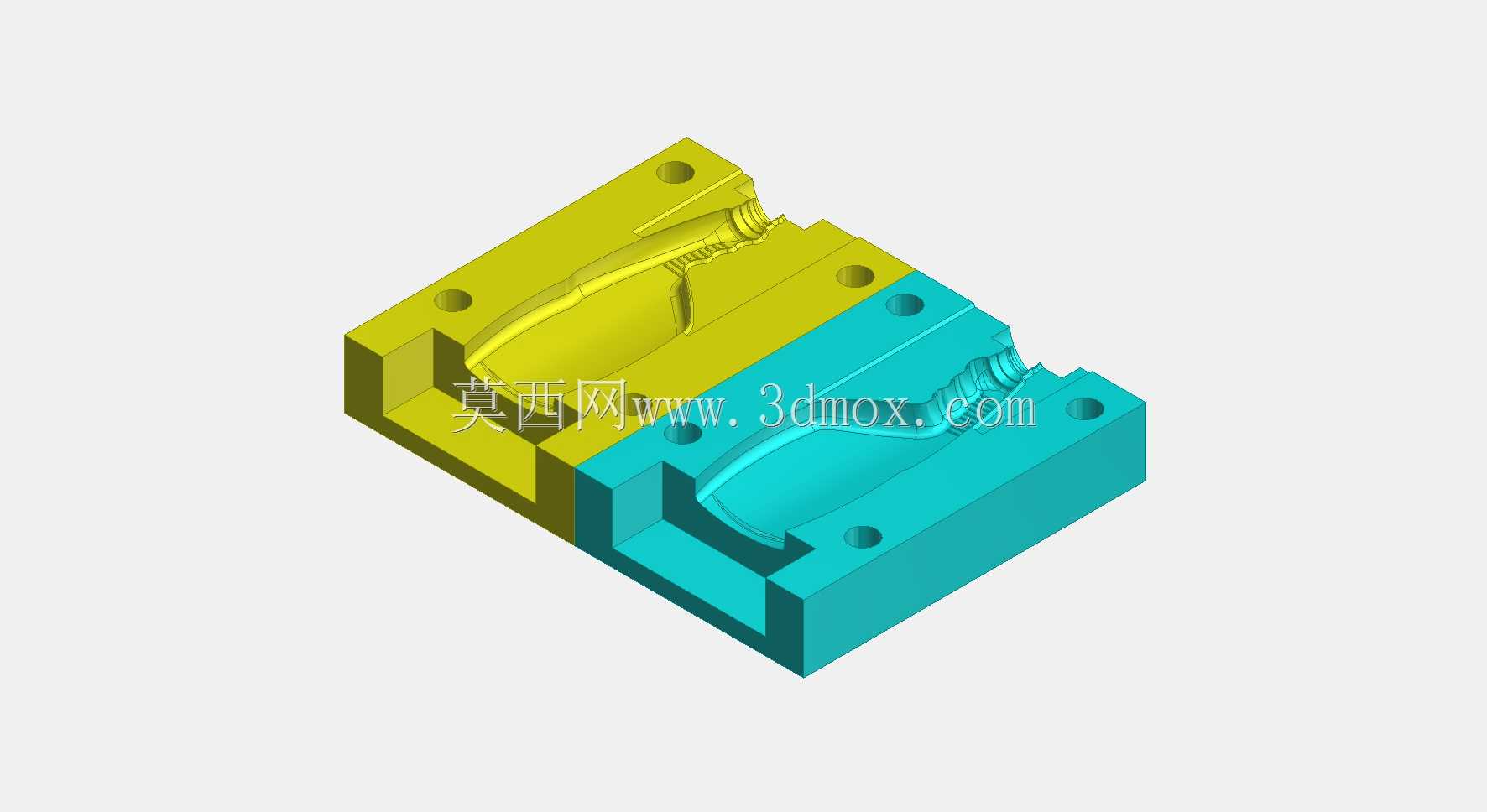

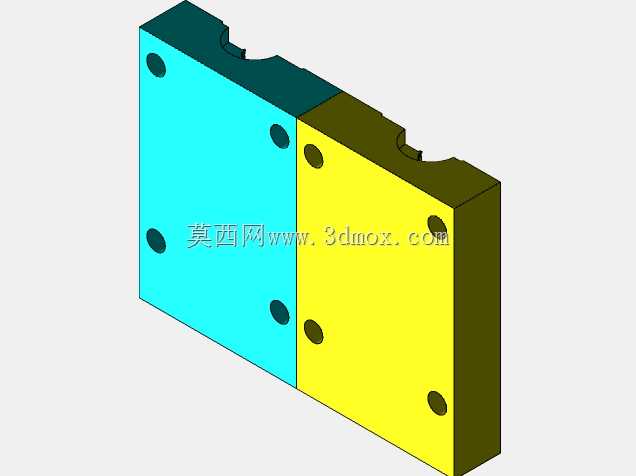

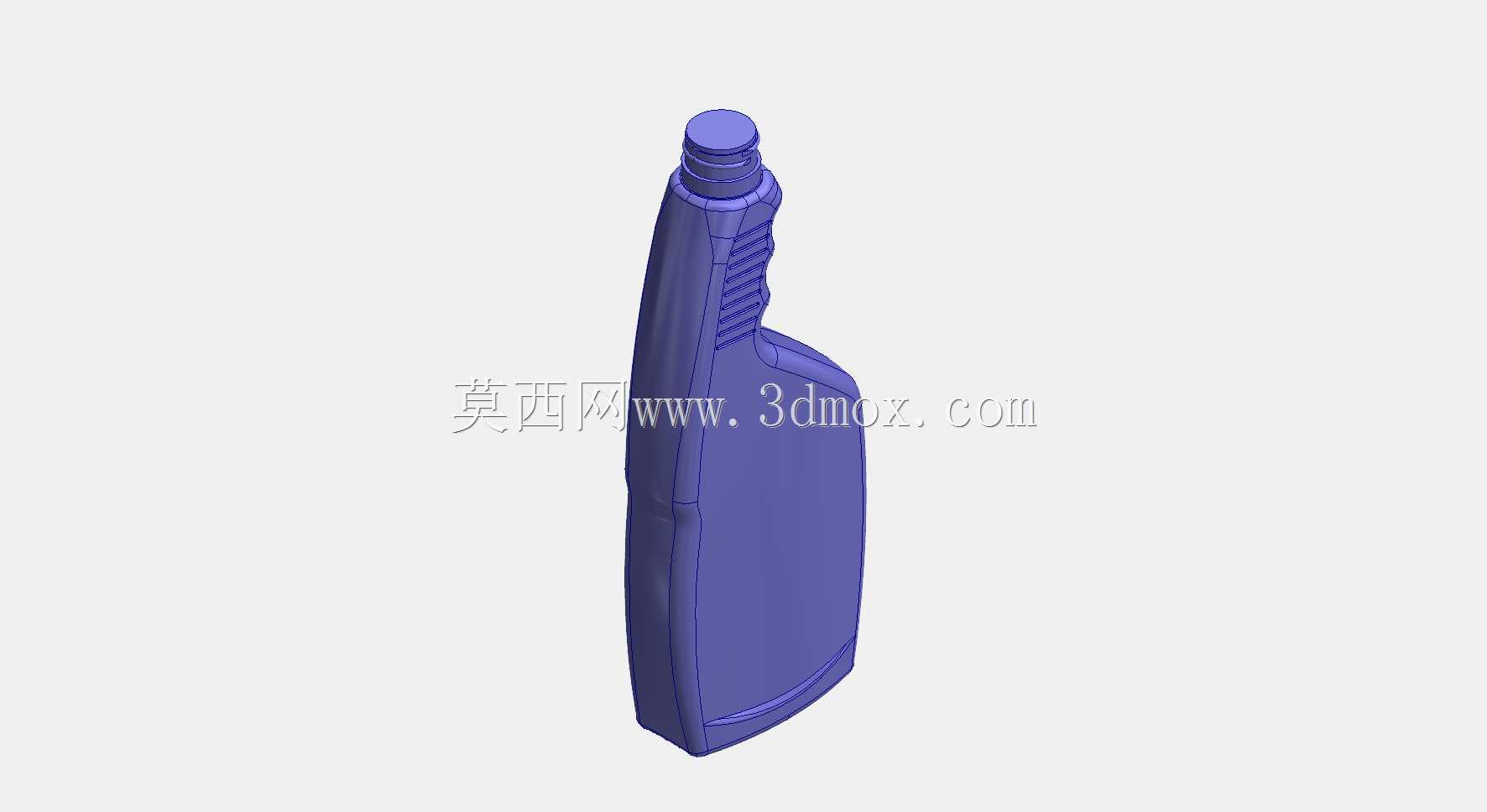

这款曲面造型的清洁喷瓶及配套注塑模具，主要面向家用清洁、日化洗护类液体包装场景，可盛装厨房重油污净、浴室洁厕液、玻璃清洁剂等各类日化清洁制剂，适配市面上主流的螺纹按压喷雾泵头，满足日常清洁作业中液体定向喷洒、可控流量输出的使用需求。瓶身整体采用符合人体工学的单侧收腰曲面设计，握持区域设置了细密的防滑筋条结构，使用者在湿手操作、佩戴清洁手套操作时都能获得足够的摩擦力，避免瓶身滑脱；瓶身主体做了渐变壁厚设计，底部壁厚略高于侧壁，既保证了灌装后整瓶的放置稳定性，也能控制整体用料重量，降低原料成本。瓶口采用标准的多线螺纹结构，和常规喷雾泵头的密封螺牙完全适配，装配后可实现可靠的液密封效果，避免瓶装液体在运输、倒置存放过程中出现渗漏问题。配套的注塑模具设计充分考虑了量产效率需求，分型面沿着瓶身曲面的最大轮廓线设置，避免出现明显的合模飞边，减少后续修边工序的工作量；模具的冷却水道沿着瓶身曲面均匀排布，可保证注塑过程中型腔内各区域温度均匀，避免瓶身出现缩痕、翘曲等成型缺陷，大幅提升良品率。模具的顶出结构采用多点式顶针布局，顶出力均匀分布在瓶身底部和侧壁非外观面区域，顶出过程中不会在瓶身外观面留下顶出痕迹，保证成品外观质量。在安装边界上，整套模具适配常规吨位的卧式注塑机，模架尺寸符合行业通用安装标准，不需要对注塑机做额外改造即可上机生产；瓶身整体尺寸适配常规的自动化灌装生产线，可直接接入现有日化灌装流水线完成泵头装配、液体灌装、贴标等全流程工序，不需要额外调整产线工装。设计过程中还充分考虑了吹瓶（注：此处为注塑成型瓶胚后吹瓶？不，该喷瓶为注塑成型的硬质瓶身？不对，修正：设计过程中充分考虑了硬质塑料瓶的成型收缩率，针对常用的HDPE、PETG等喷瓶常用塑料原料的收缩特性做了型腔尺寸补偿，保证成型后的瓶身尺寸精度完全符合设计要求，和泵头的配合间隙控制在合理范围内，既不会因为间隙过大出现渗漏，也不会因为间隙过小导致泵头装配困难。瓶身的曲面过渡全部采用大圆角顺滑连接，没有尖锐棱角，既避免了使用过程中棱角划伤使用者，也能减少注塑过程中的应力集中问题，提升瓶身的抗摔抗冲击性能，日常使用中从常规桌面高度跌落不会出现开裂、漏液问题。
