铝制外壳成型注塑模具结构设计方案

项目分类:注塑模图纸 发布时间:2021-05-01 ID:149873
  • 铝制外壳成型注塑模具结构设计方案
  • 铝制外壳成型注塑模具结构设计方案
  • 铝制外壳成型注塑模具结构设计方案
  • 铝制外壳成型注塑模具结构设计方案
  • 铝制外壳成型注塑模具结构设计方案
  • 铝制外壳成型注塑模具结构设计方案

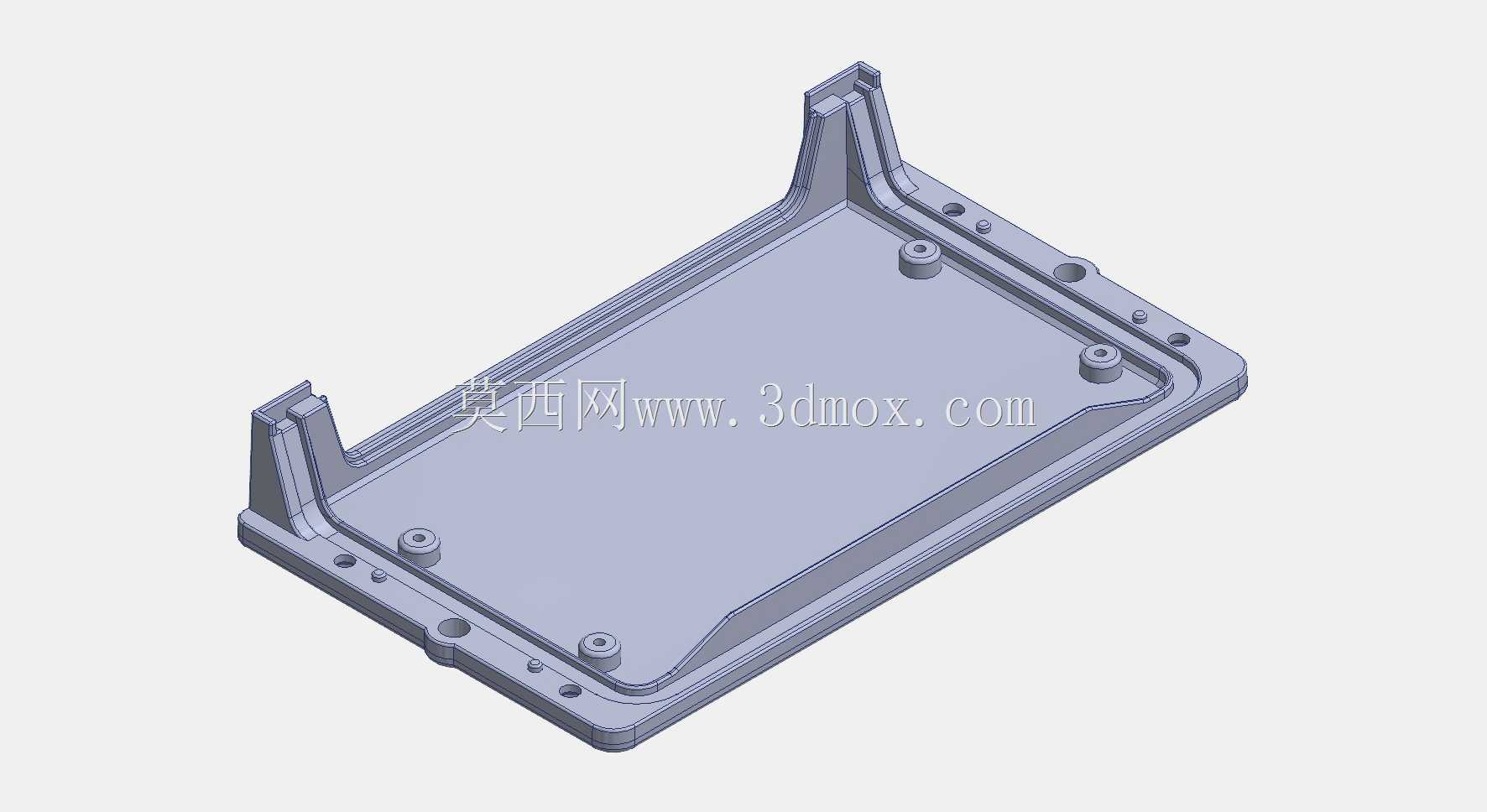

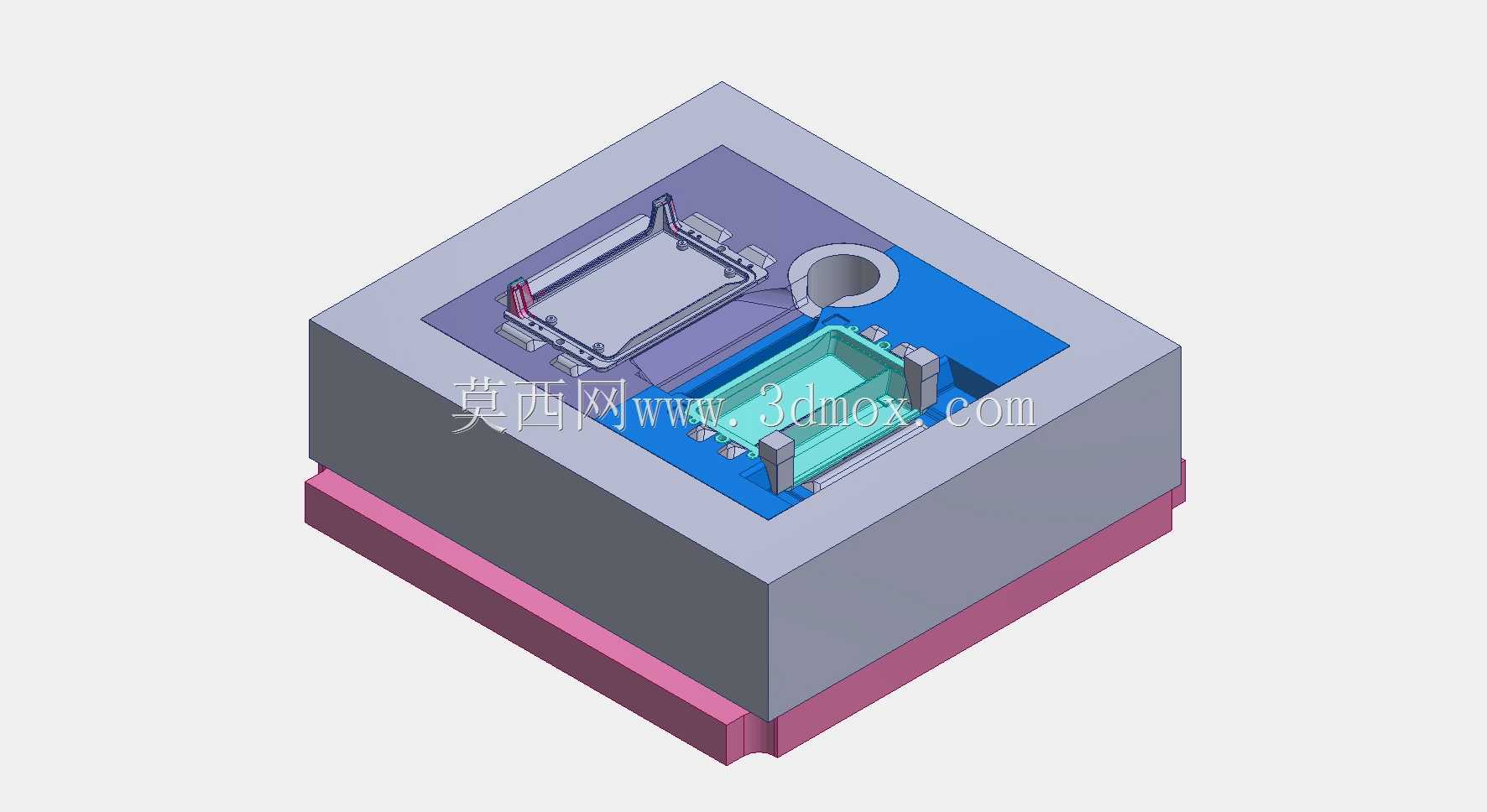

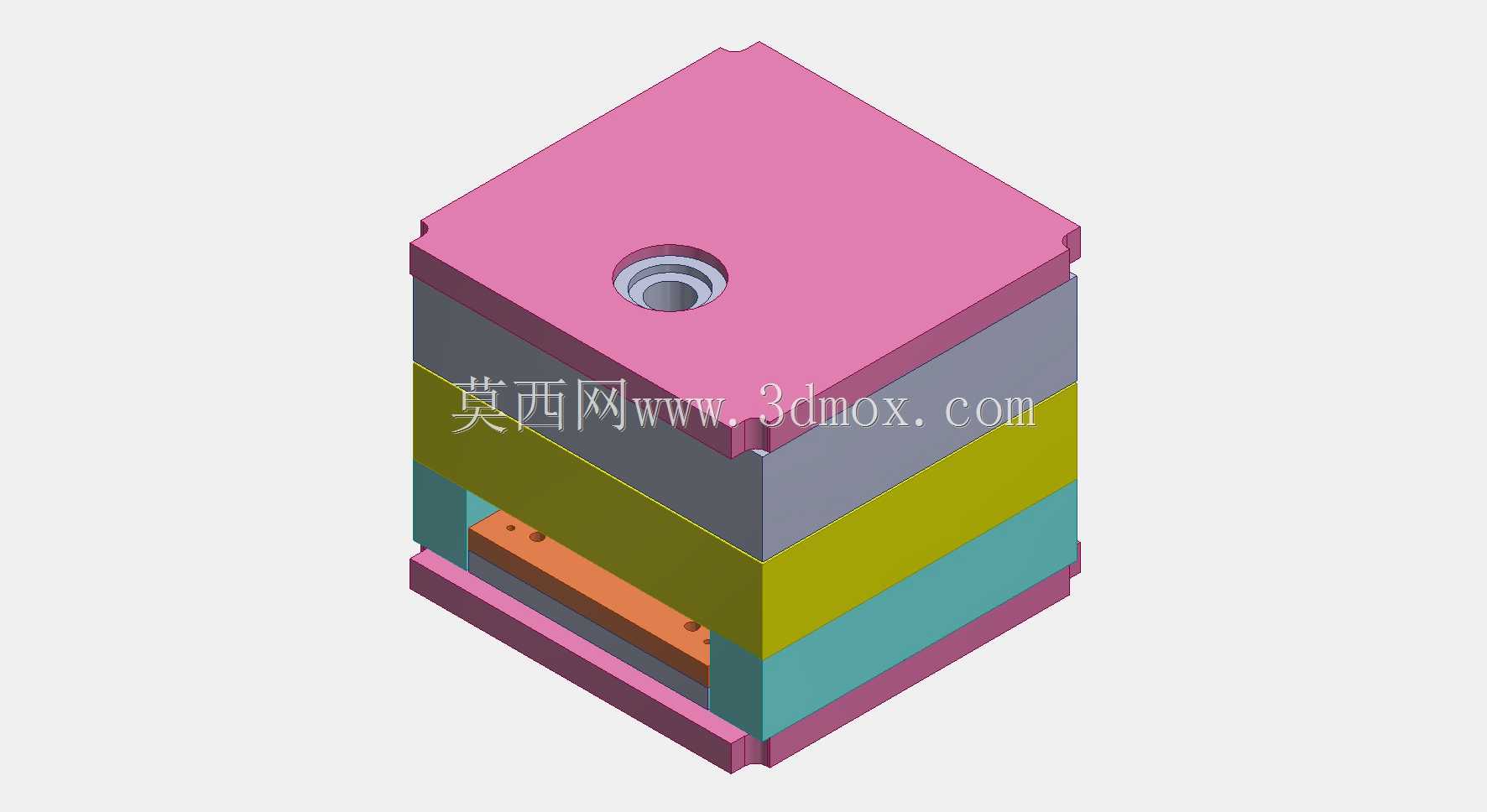

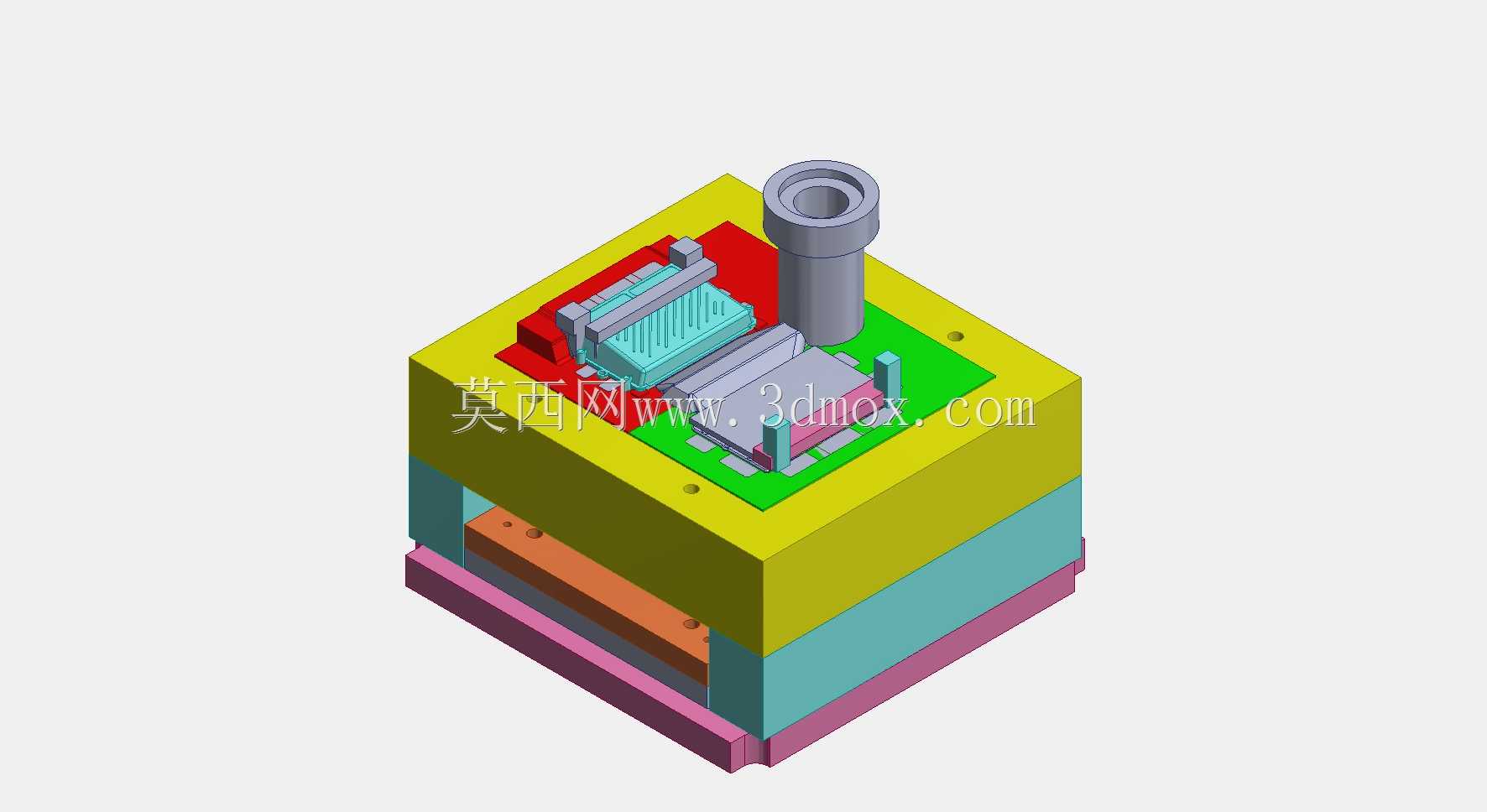

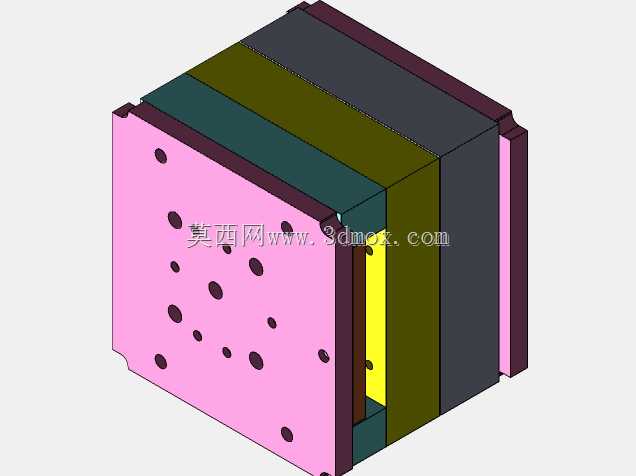

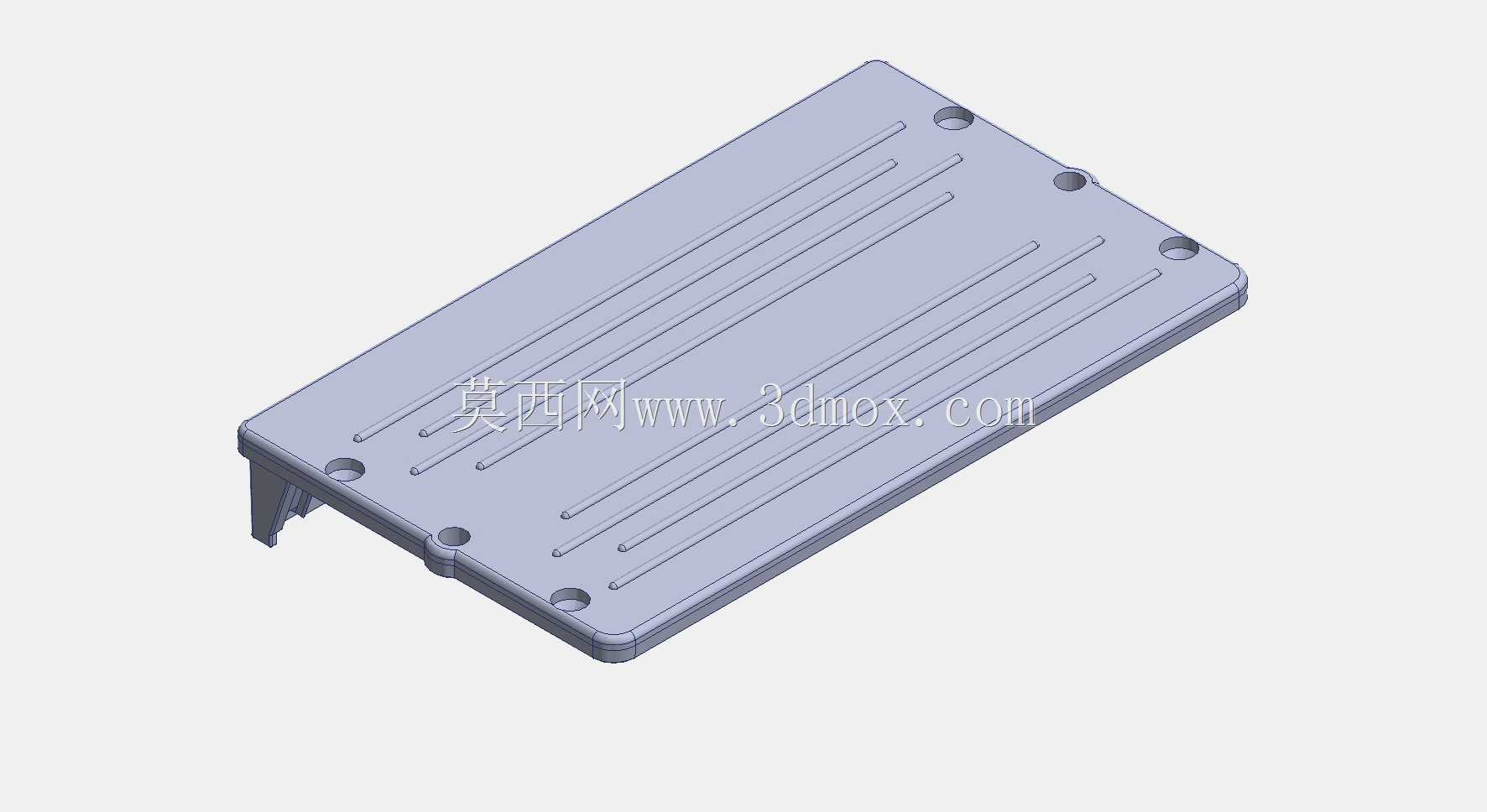

这套模具主要面向消费电子、小型工控设备领域的铝质感外壳量产需求,适配带金属质感外观要求的薄壁壳体类塑件生产,可直接安装于标准吨位卧式注塑机上完成连续自动化注塑作业,产出的壳体可直接用于小型电源模块、便携检测仪器、工控接线端子盒等产品的外防护结构,替代传统纯金属铝壳的高成本加工方案,兼顾金属外观质感与塑料成型的高效率、低成本优势。整套模具采用标准两板模模架结构,模架整体为方形叠层布局,从上至下依次设置定位环、浇口套、定模板、动模板、支承板、顶出板、动模座板,各层板件通过导柱导套实现精准合模导向,合模间隙控制在0.02mm以内,避免成型过程中出现飞边、错模等外观缺陷。浇注系统采用侧浇口进料方式,浇口位置设置在壳体非外观面的侧边位置,成型后可快速去除浇口残留,不会破坏壳体外露面的仿铝质感外观效果;流道采用圆形截面设计,尽可能减少熔体充模过程中的压力损失,保证熔体能在短时间内均匀填充整个型腔,避免薄壁区域出现缺胶、熔接痕等问题。冷却系统采用多层环绕式水路布局,分别在定模型腔、动模型芯位置设置独立循环水路,水路距离型腔表面的距离保持均匀,确保成型过程中型腔各区域温度一致,减少壳体件的冷却变形,保证壳体的平面度与尺寸精度,缩短单件成型周期。顶出机构采用顶杆+推块组合的顶出方式,针对壳体的加强筋、卡扣位置设置对应顶杆,针对壳体大平面边缘设置推块,保证顶出过程中壳体受力均匀,不会出现顶白、顶穿、变形等问题,开模后塑件能顺利脱离动模型芯,配合机械手可实现全自动取件作业。整套模具的安装尺寸适配常规120-160吨注塑机的拉杆间距、定位孔尺寸与顶出孔位置,无需额外改装即可上机生产,成型出的铝质感外壳尺寸精度可达MT5级,壳体壁厚均匀,外观面无明显缩痕、流痕,可直接进行后续的表面喷涂、丝印工序,满足终端产品的外观装配要求。模具内部还设置了精密的排气结构,在型腔末端、熔体最后填充的位置开设排气槽,及时排出型腔内的空气,避免壳体出现气泡、烧焦等缺陷,同时在动定模合模面设置耐磨块,减少长期量产过程中的模面磨损,延长模具的整体使用寿命,适配大批量连续生产的需求。
