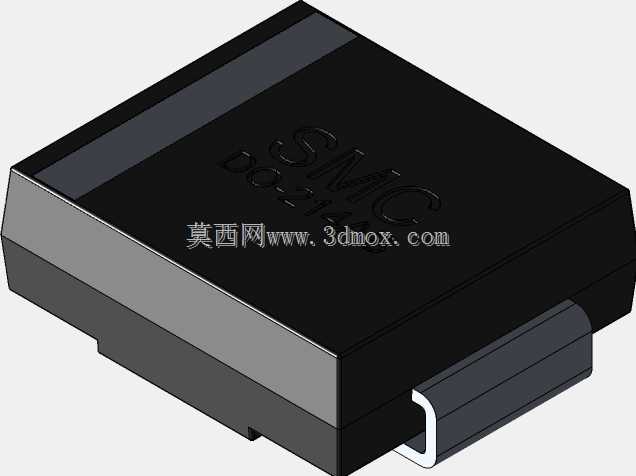

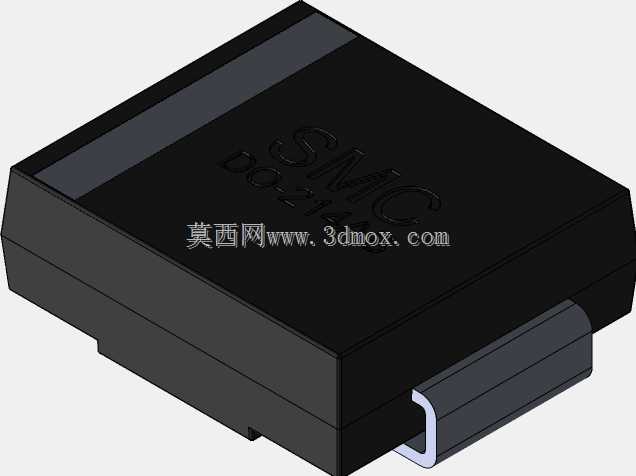

DO-214AB封装贴片式SMC电子元件结构

该款贴片式SMC封装元件是表面贴装半导体器件的标准封装载体，广泛应用于消费电子、工业控制板卡、汽车电子、通信设备的印制电路板组装场景中，是整流二极管、瞬态抑制二极管、稳压二极管等半导体分立器件的主流封装形式之一，能够在高密度PCB布局场景下替代传统通孔插装元件，大幅压缩板卡占用空间，适配自动化SMT贴片生产线的高速贴装工艺，减少人工插装的工序成本与不良率。从实际用途来看，该封装结构可承载不同功率等级的半导体芯片，在电路中承担整流、过压保护、稳压、续流等核心功能，能够在-55℃到150℃的工作温度区间内稳定运行，适配多数工业与消费类电子的工况要求，其扁平贴装的结构相比通孔元件拥有更短的引脚路径，可降低高频电路下的寄生电感与寄生电容，提升电路在高频信号场景下的工作稳定性。从功能特性来看，该封装采用黑色耐高温环氧树脂模塑成型主体，两侧引出弯折成型的金属焊端，焊端表面做镀锡处理，能够与PCB焊盘形成可靠的锡铅或无铅焊锡连接，环氧树脂主体具备良好的绝缘性能与机械强度，可保护内部的半导体芯片不受外界潮气、机械应力、粉尘的侵蚀，同时满足UL94V-0级阻燃要求，避免电路过载时出现起火风险。在设计思路上，该封装严格遵循DO-214AB的行业标准尺寸规范，主体采用方正扁平的外形设计，顶面预留清晰的标识刻印区域，可用于标注元件型号、极性方向、生产批次等信息，两侧焊端的弯折角度与伸出长度经过反复优化，既能够保证贴装时焊端与焊盘的充分接触，也能避免焊锡爬升至封装主体顶面造成相邻元件短路，同时封装的厚度控制在适配多数板卡的装配间隙要求，不会与外壳或其他板上元件产生装配干涉。从外形尺寸与安装边界来看，该封装主体长度、宽度与厚度均符合行业通用标准，两侧焊端的中心间距匹配标准PCB封装库的焊盘布局，设计人员在进行板卡设计时可直接调用标准封装，无需单独调整焊盘尺寸，安装时仅需按照极性标识将元件对应放置在焊盘位置，经过回流焊工艺即可完成牢固焊接，焊接后元件底部与PCB表面留有微小间隙，可避免焊接时助焊剂残留无法排出造成的腐蚀问题，同时该封装的机械强度能够承受SMT生产过程中的传送带传输、吸嘴拾取、回流焊高温冲击等工序，不会出现封装开裂、焊端脱落等不良问题，完全适配大规模自动化电子组装的生产要求。
