SMB封装DO-214AA贴片电子元件结构

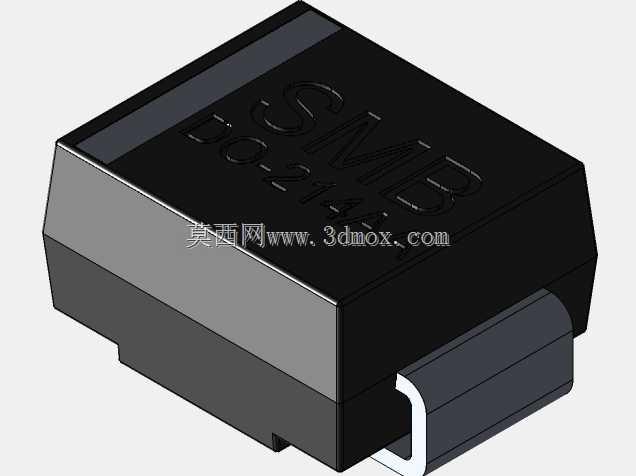

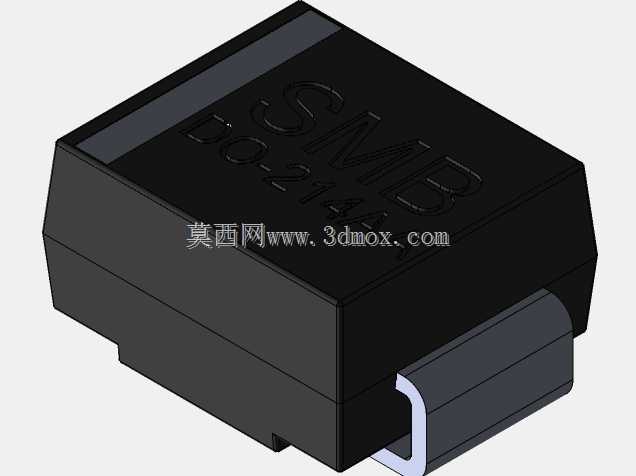

本次呈现的是SMB封装规格对应DO-214AA尺寸标准的贴片式电子元件三维结构，这类封装元件广泛应用于消费电子、工业控制板卡、汽车电子电路、通信终端设备的PCB板级电路中，常作为瞬态抑制二极管、快恢复二极管、肖特基二极管等半导体分立器件的标准封装载体，承担电路过压防护、整流续流、信号钳位等核心电路功能，是表面贴装工艺生产线上应用占比极高的一类分立器件封装形式。从实际电路应用场景来看，这类封装元件适配常规波峰焊、回流焊的SMT生产工艺，能够在-55℃到150℃的工作温度区间内保持结构稳定性，满足绝大多数民用、工业级电子设备的电路设计选型需求，在电源输入端口、信号接口防护、功率回路整流等位置都能见到该封装元件的应用。在产品功能特性层面，该封装采用塑封主体加两侧弯折金属引脚的结构，黑色环氧塑封主体具备良好的绝缘性能与耐温性能，能够包裹内部半导体芯片，隔绝外界水汽、粉尘与机械应力对芯片的损伤，两侧引出的金属引脚采用镀锡工艺处理，具备优异的可焊性，能够在SMT贴装过程中与PCB焊盘形成可靠的焊点连接，保证电路导通的稳定性，同时封装本体的散热结构设计能够将芯片工作产生的热量通过引脚传导至PCB铜箔上，满足中小功率半导体器件的散热需求。从设计思路来看，该结构严格遵循DO-214AA的封装尺寸规范，塑封主体的棱角做了微小的倒角处理，避免生产转运过程中塑封本体出现崩边、缺角等外观缺陷，引脚的弯折弧度与伸出长度完全匹配行业通用的焊盘设计规范，能够兼容市面上绝大多数SMT贴片机的吸嘴取料尺寸与飞达送料规格，不需要额外定制生产治具就可以直接上线量产。在外形尺寸与安装边界层面，该封装本体长度、宽度、厚度均符合DO-214AA的标准尺寸要求，两侧引脚的焊盘搭接宽度、引脚间距完全匹配行业通用焊盘设计参数，在PCB布局时只需要按照标准封装库的焊盘尺寸进行预留，就可以保证元件贴装后不会出现与周边元件干涉、焊点桥连等生产问题，元件贴装完成后本体距离PCB板面的高度符合常规板卡的装配间隙要求，不会与外壳、结构件产生装配冲突，能够适配各类紧凑化设计的电子设备内部空间要求。
