发动机气缸同步带轮结构设计

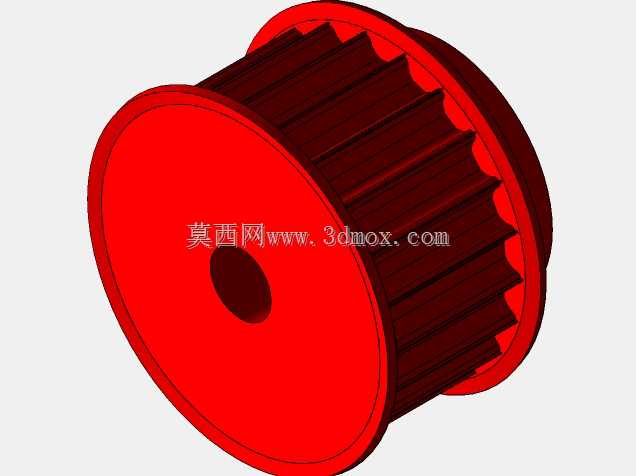

这款同步带轮主要应用于内燃发动机气缸配气传动系统中，是保障气门正时与活塞运动精准匹配的核心传动部件，在小排量乘用车发动机、通用小型汽油机的正时传动舱内承担动力传递作用，相比传统链条传动具备运行噪音低、传动阻尼小、无需定期润滑维护的优势，能够在-40℃到120℃的机舱工作温度区间内保持稳定的传动精度。从功能特性来看，该带轮采用周向等距梯形齿廓设计，齿形与同步带内侧齿槽完全啮合，传动过程中无滑差，可保证恒定的传动比，轮体两侧设置有高出齿顶的挡边结构，能够避免传动带在高速运转过程中发生轴向窜动脱落，中心的通孔为轴孔安装位，可通过键连接与凸轮轴或者曲轴轴端实现周向固定，传递额定扭矩。在设计思路上，这款带轮采用了中空轮辐结构，在保证轮体整体结构强度、满足齿根抗弯强度要求的前提下，尽可能降低了零件自身的转动惯量，减少发动机运转过程中的惯量损耗，轮齿表面做了等厚处理，保证每一个轮齿的受力均匀，避免局部应力集中导致的齿面磨损或者断齿问题，中心轴孔的公差采用过渡配合设计，既能够保证安装时的同轴度要求，也方便后期维修拆卸更换。从安装边界来看，该带轮的轴向宽度与适配的同步带宽度匹配，安装时两侧挡边与传动带侧面预留0.2-0.5mm的间隙，避免运转过程中挡边与带侧发生摩擦损耗，轮体外径与正时传动舱的内部空间预留足够的安全间隙，不会与舱内其他附件发生运动干涉，轴孔的键槽尺寸符合通用内燃机轴端的安装标准，可直接替换同规格的原厂配件，不需要额外做安装位的适配加工。在实际运行过程中，该带轮的齿面粗糙度控制在合理区间，能够降低与同步带啮合过程中的摩擦损耗，延长同步带的使用寿命，轮体整体做了表面氧化处理，具备一定的防锈抗腐蚀能力，能够适应机舱内复杂的油污、湿热工作环境，长期使用不会出现表层锈蚀剥落的问题，保障传动系统的长期稳定运行。
