同步带传动用齿形带轮结构设计

这款齿形同步带轮是机械传动系统中的核心配套部件，主要应用在需要精准传动比、无滑差的动力传输场景中，常见于轻工自动化生产线、小型输送设备、纺织机械、办公自动化设备以及精密检测仪器的传动结构内，和对应规格的同步齿形带配合使用，能够实现主动轴与从动轴之间的同步动力传递，避免普通平带传动容易出现的打滑、传动比失准问题，保障设备运行过程中动作时序的精准匹配。

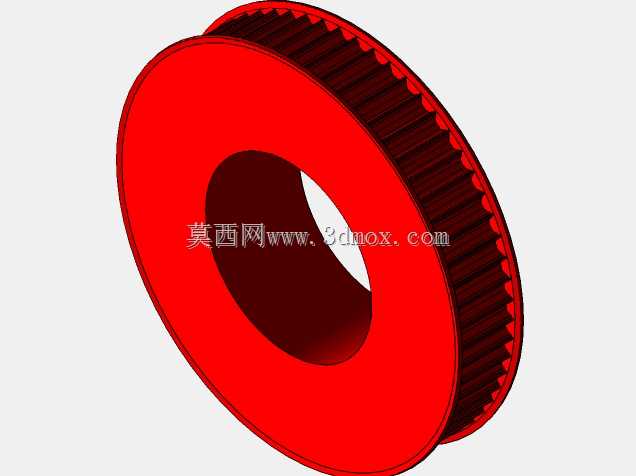

从功能特性来看，该带轮采用周向均匀分布的梯形齿结构设计，轮齿的齿形参数完全匹配对应型号同步带的齿槽轮廓，啮合过程中齿面接触均匀，载荷分布合理，能够在中低速传动工况下稳定传递额定扭矩，同时带轮两侧设置有高出齿顶的挡边结构，可有效防止传动过程中同步带出现轴向窜动、脱带的故障，提升传动系统运行的可靠性。带轮中心设置的通孔为安装轴孔，可与配套的传动轴通过键连接实现周向固定，保障扭矩传递过程中带轮与轴之间不会出现相对转动，安装时可根据实际轴径需求对轴孔进行适配加工，也可根据使用场景加装紧定螺钉实现轴向定位，适配不同的安装空间要求。

在设计思路上，这款带轮优先保障啮合精度与运行平稳性，齿形轮廓采用渐开线适配的齿廓修形设计，减少带齿与轮齿啮合瞬间的冲击与磨损，延长同步带与带轮的整体使用寿命；轮体采用辐板式简化结构，在保障整体结构强度、满足传动扭矩下的刚度要求的同时，尽可能降低带轮自身的转动惯量，减少传动过程中的空载损耗，提升传动效率。带轮的外径、齿顶圆直径、齿根圆直径以及齿宽尺寸都严格遵循对应同步带型号的安装边界要求，齿宽尺寸略大于配套同步带的带宽，既保障足够的啮合接触面积，又不会占用过多的轴向安装空间，可直接替换同规格的标准同步带轮，无需对原有设备的安装结构进行额外改造，适配性较强。在实际使用中，该带轮可根据传动比需求搭配不同齿数的同型号带轮组合使用，实现不同转速的动力输出，满足各类设备不同的传动参数需求，传动过程中无需额外的润滑维护，运行噪音低，后期维护成本较低，适合在各类有洁净要求、需要精准同步传动的工业场景中使用。
