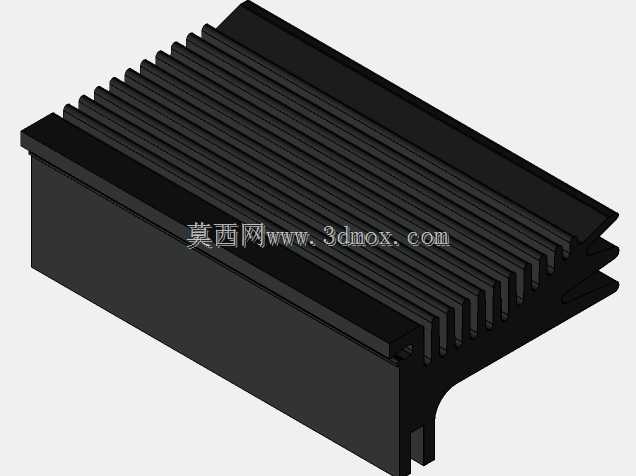

费希尔SK487型材式散热结构设计

这款散热结构主要面向小功率工业电子器件、嵌入式控制模块、低压驱动板卡的被动散热场景，在密闭工控机柜、低噪运行的工业控制终端、户外小型通讯采集终端这类无法布置主动风冷的设备中应用广泛，无需额外供电即可通过自身结构完成热量传导与散出，避免风冷结构带来的积尘、噪音、转动件寿命损耗等问题，适配长期不间断运行的工业现场使用需求。产品核心功能是通过紧密贴合发热器件表面，将器件工作产生的焦耳热快速传导至自身结构，再通过多鳍片结构扩大与空气的接触面积，依靠自然空气对流完成热量交换，将发热器件的工作温度稳定控制在额定范围内，避免器件因过热出现性能衰减、寿命缩短甚至烧毁的问题，保障整套电子系统长期运行的稳定性。设计过程中首先围绕热传导效率做核心考量，底座部分做平整加厚处理，保证与发热器件表面的贴合度，降低接触热阻，让热量可以快速从发热面传导至整个散热结构主体；鳍片部分采用等间距平行排布设计，鳍片厚度与间距经过匹配优化，既保证足够的散热接触面积，又预留充足的空气流通间隙，让受热上升的空气可以顺畅从鳍片间隙流出，形成稳定的自然对流循环，不会出现间隙过小积灰堵塞、间隙过大浪费结构空间的问题。结构侧边设计有适配快装的夹槽结构，支持快速拆装更换，无需复杂的固定工序即可完成安装固定，适配现场快速维护、器件替换的使用需求；整体长度为84mm，安装边界规整，底座安装面平整无凸起，鳍片边缘做圆角过渡处理，避免安装过程中划伤操作人员或周边线路，整体外形为规则长方体结构，可适配多数标准电子器件的安装空间，不会与周边板卡、结构件产生安装干涉。建模过程中对散热鳍片的排布角度、底座厚度、夹槽的配合尺寸都做了精准还原，虽然散热片与夹槽的部分细节做了适配建模的等效处理，但所有对外安装尺寸、热传导相关的结构参数都严格依照实物参数构建，可直接用于整机结构的装配干涉校验、散热布局模拟，也可作为同类型散热结构设计的参考原型，帮助工程师快速完成散热方案的选型与布局验证，缩短产品开发阶段的结构设计周期。
