嵌入式安装方形开口面板支撑构件

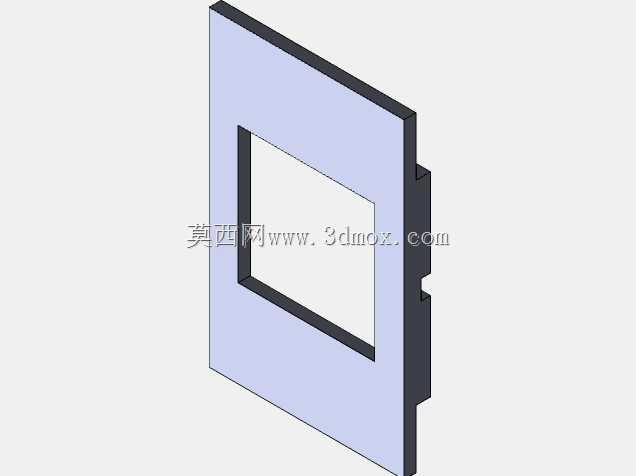

该构件属于工业设备配套的嵌入式安装支撑类面板配件，主要应用在各类工业控制柜、操作终端盒、小型检测设备的人机交互区域，用来承载嵌入式安装的显示模块、操作按键板或者小型触控单元，是设备人机交互界面与设备壳体之间的衔接承载部件。在实际生产场景中，这类构件常被用在车间小型工位控制盒、自动化设备旁的操作副面板、小型检测仪器的前面板位置，既能够为内嵌的功能模块提供稳定的安装支撑，也可以填补模块与设备壳体开孔之间的缝隙，起到规整外观、遮挡内部安装结构的作用，同时侧边的卡扣结构可以实现免螺丝快速装配，大幅提升产线组装的作业效率。从功能特性来看，该构件采用框型板式结构，主体为平整的薄型板件，中部开设方形通槽，通槽的尺寸与内嵌模块的显示区域完全匹配，能够保证内嵌模块的显示面完全露出，不会遮挡操作或者显示区域；板件的侧边设置有凸起的卡扣限位结构，安装时可以直接卡入设备壳体预先开好的对应开孔内，卡扣与壳体开孔的边缘卡合后即可完成固定，不需要额外加装固定螺丝，也不需要在壳体上额外加工螺丝孔位，能够降低壳体的加工成本。在设计思路上，该构件优先考虑装配便捷性与结构稳定性的平衡，主体板面采用均匀壁厚设计，既保证足够的结构强度，避免安装后出现板面翘曲变形，也尽可能控制构件的整体重量，减少对设备壳体安装位的负载；中部方形开口的边缘做了加厚处理，能够为内嵌模块提供平整的贴合面，保证内嵌模块安装后不会出现松动偏移；侧边的卡扣位置经过受力优化，卡扣的卡合深度设置在合理区间，既保证卡合后不会轻易松脱，也能够在需要拆卸维护时，通过简单的工具即可撬动卡扣完成构件拆卸，方便后期对内嵌模块进行检修更换。从安装边界来看，该构件的整体外轮廓尺寸适配常规小型嵌入式模块的安装开孔标准，板面的厚度适配常见的薄金属壳体、塑料壳体的壁厚范围，侧边卡扣的突出尺寸与壳体开孔的侧边卡槽深度匹配，安装完成后构件的正面与设备壳体表面保持齐平，不会出现突出或者凹陷的情况，能够保证设备外观的整体一致性；构件背面的限位台阶可以精准控制内嵌模块的安装深度，避免模块安装过深导致显示面凹陷，或者安装过浅导致模块突出面板表面，保证装配后的外观平整度。
