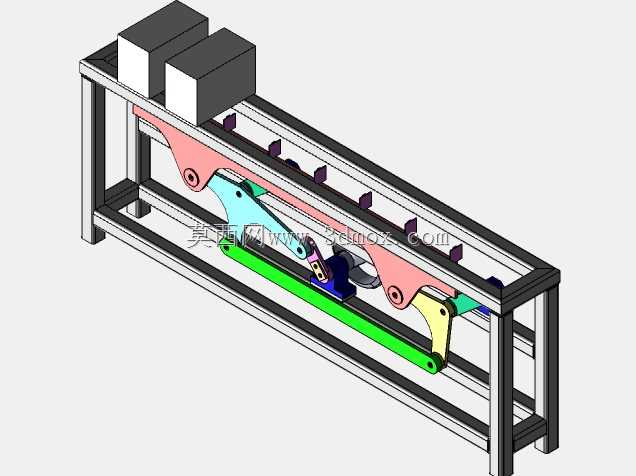

多工位物料移送八杆连杆传动结构

该八杆连杆传动结构主要面向轻工制造、电子元器件组装、小五金加工等行业的自动化生产线场景，可作为物料移送工位的核心执行机构，适配短距离、固定节拍的工件步进移送需求，能够在狭长的工位区间内完成工件的抬升、平移、下放、回程的循环动作，替代传统气缸直推移送存在的冲击大、行程适配性差的问题，尤其适合对移送平稳性有要求的薄型小件、易磕碰工件的工位转序作业。整套机构依托型材框架搭建承载基体，框架采用标准工业铝型材拼接成型，整体安装边界适配常规流水线的侧边安装空间，长度方向可根据移送工位数量灵活调整，宽度方向预留足够的连杆运动避让空间，高度方向可通过底部支撑脚调节与主流水线的高度差，无需对原有生产线进行大规模改造即可完成加装。机构的核心传动部分由多组不同长度的铰接连杆组成，通过固定铰接点与活动铰接点的位置匹配，将输入端的旋转运动转化为移送端的类矩形轨迹运动，移送端可根据工件形态适配不同的载具、吸盘或夹爪，单次循环可完成对应多个工位的同步移送，移送行程可通过调整驱动曲柄的回转半径进行微调，移送节拍可匹配前端驱动电机的转速实现无级调节，能够适配不同生产节拍的流水线作业需求。设计过程中充分考虑了连杆运动的死点规避问题，通过各杆长的比例优化，确保机构在整个运动循环内无卡滞、无运动干涉，各铰接点均预留了标准轴承安装位，可有效降低长期运行的铰接磨损，延长机构的维护周期；连杆主体采用轻量化板材加工成型，在保证结构强度的前提下降低了运动惯量，减少高速运行时的振动与冲击，框架上方预留的电气元件安装位可直接搭载检测传感器、驱动组件，无需额外设计安装支架，整体结构紧凑，传动平稳，可直接集成到各类自动化专机、流水线移送工位中，实现工件的平稳有序转序。
