万向支架式机械陀螺仪结构设计

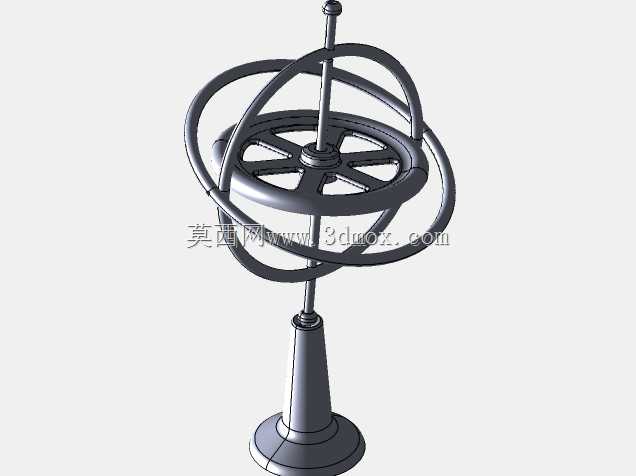

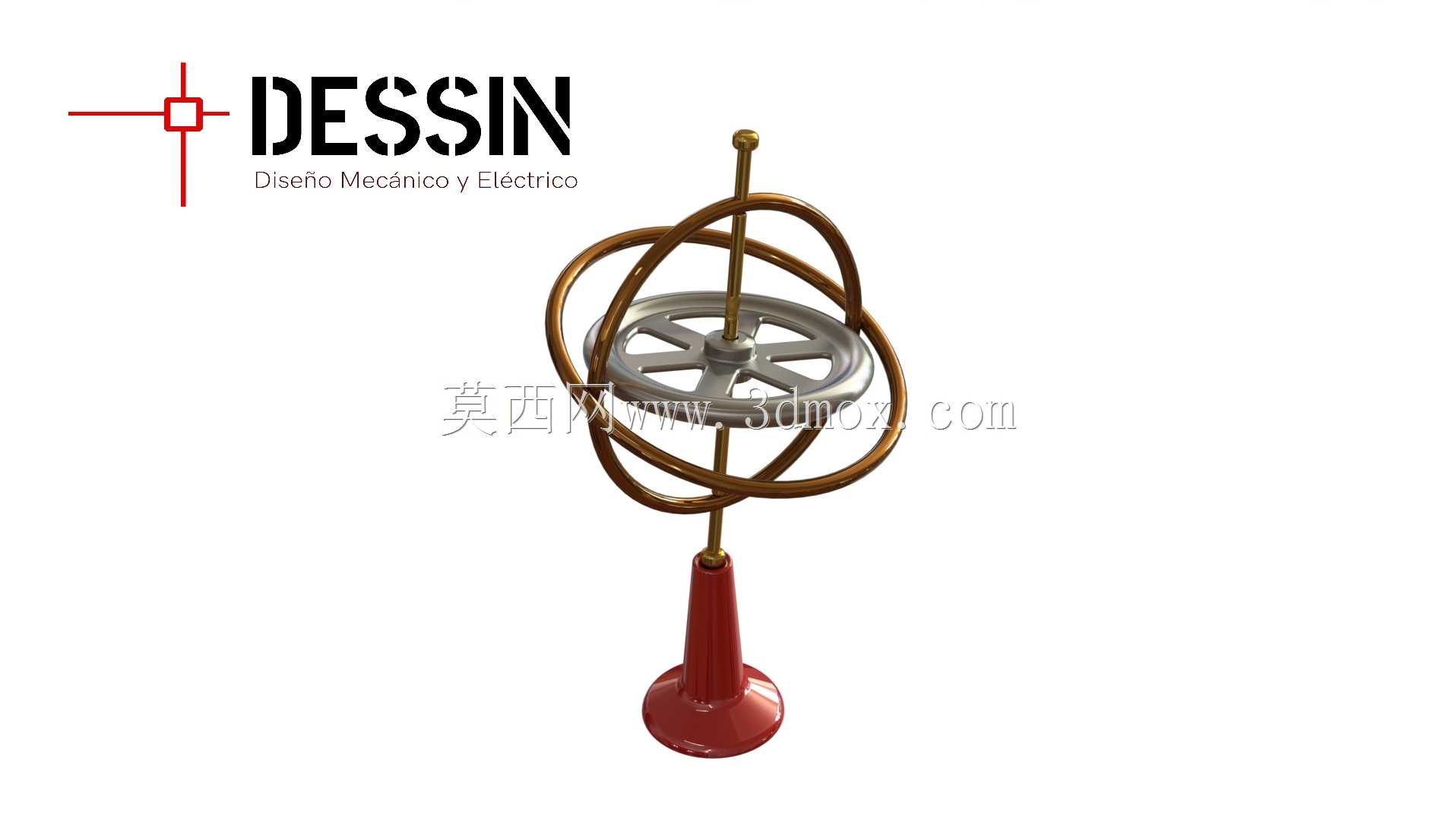

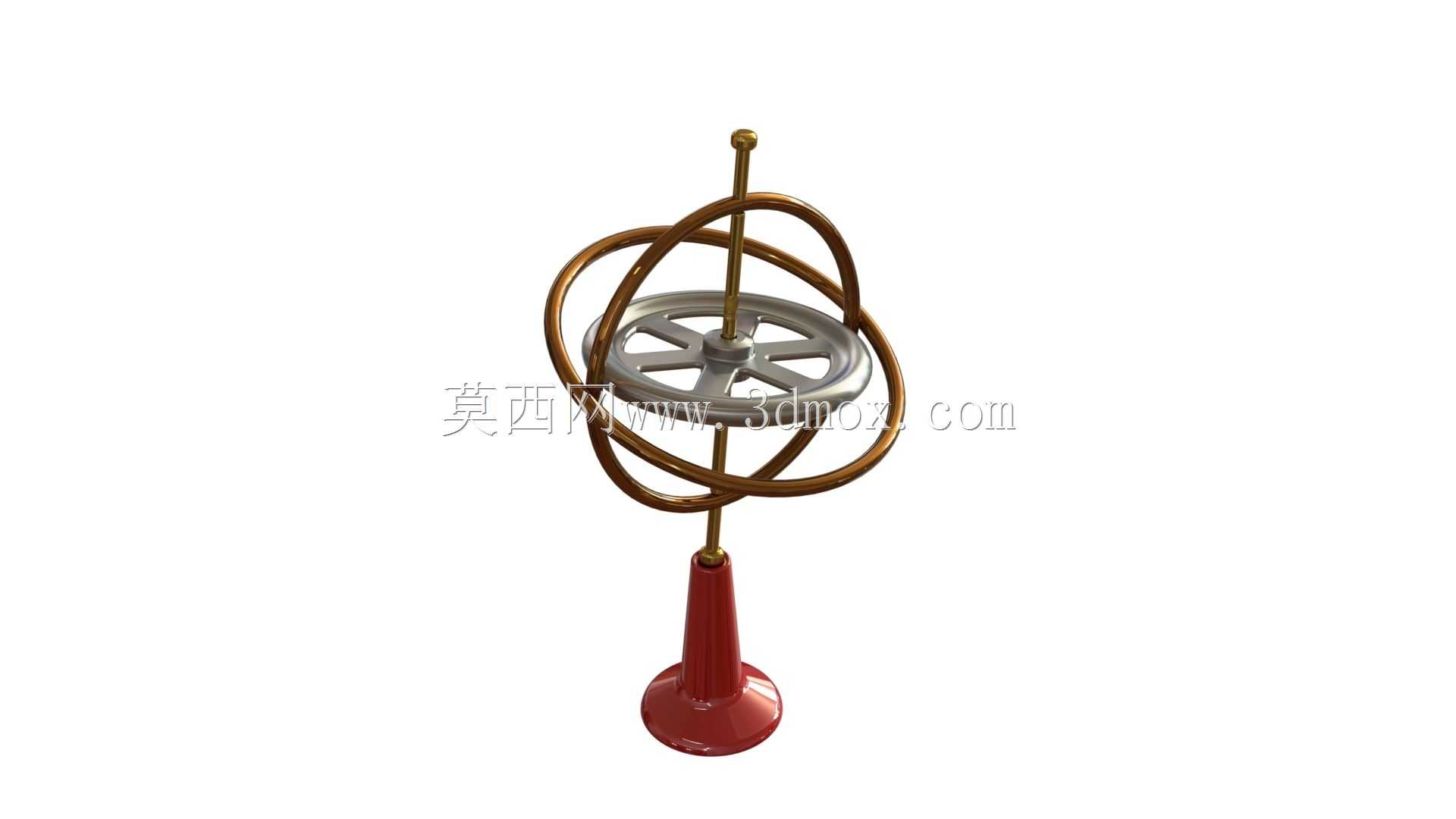

这款机械陀螺仪采用经典的万向支架结构设计，核心由高速转子、三层嵌套万向环、中心转轴与支撑底座构成，是角动量守恒原理的具象化机械载体，在教学演示、惯性导航原理验证、精密机械结构科普场景中有着广泛应用。在实际使用场景中，这类机械陀螺仪既可以作为物理教学的演示教具，帮助学习者直观理解刚体定轴性、进动性等力学特性，也可作为早期惯性导航系统的核心原理样机，为航空航海导航设备的结构设计提供原理验证支撑，同时也可作为精密机械爱好者的结构研究样本，展现经典机械机构的设计巧思。从功能特性来看，该结构通过三层互相垂直的万向环嵌套设计，让中心转子的转轴可以在空间内自由调整角度，当转子获得足够转速后，无论外部底座如何倾斜晃动，中心转子的转轴始终能够保持初始指向稳定，完美复现机械陀螺的定轴特性；中心转轴顶端设置有限位端头，避免万向环在大角度偏转时出现脱出问题，底座采用上窄下宽的锥形支撑结构，底部设置平整的支撑面，能够稳定放置在水平台面上，为整套机构提供可靠的支撑基准。在设计思路上，这款结构优先考虑了运动自由度的合理分配，三层万向环分别对应三个互相垂直的转动自由度，各环之间采用小间隙配合的铰接结构，既保证转动顺畅无卡滞，又尽可能降低铰接处的摩擦阻力，减少转子转动过程中的能量损耗，延长陀螺稳定保持的时长；转子部分采用轮缘加厚的结构设计，尽可能将质量集中在转子外缘，在相同质量下获得更大的转动惯量，提升陀螺的稳定性，同时转子中心设置与转轴配合的安装孔，保证转子与转轴的同轴度，避免高速转动时出现偏心震动。从安装边界与尺寸适配来看，整套机构的支撑底座直径适配常规实验台面的放置需求，整体高度满足课堂演示时的可视范围要求，各万向环的转动半径经过合理计算，在最大偏转角度下不会与底座、相邻环体发生运动干涉，各铰接处的销轴尺寸与环体安装孔精准匹配，既保证转动灵活，又不会出现松脱晃动的问题；中心转轴的长度经过优化，上端伸出万向环的部分方便使用者施加初始转动力矩，下端与底座的支撑点采用小接触面积的锥尖设计，进一步降低转动时的摩擦阻力。整套结构没有冗余的装饰部件，所有结构设计都服务于力学特性的实现，各部件的形态都经过力学合理性验证，既能够完整实现机械陀螺仪的全部功能特性，也清晰展现了经典精密机械结构的设计逻辑，对于理解惯性机械原理、学习多自由度铰接结构设计有着很高的参考价值。
