立式加工中心用多工位液压装夹工装结构

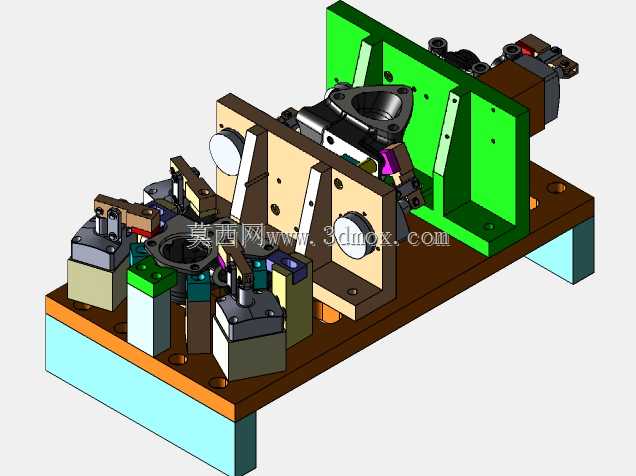

这套液压装夹工装主要适配立式加工中心的批量零件加工场景，针对异形壳体类零件的多面加工需求设计，可在单次装夹中完成零件多个方位的钻、铣、镗工序，有效减少重复装夹带来的定位误差，大幅提升批量加工的一致性与生产效率，广泛应用于汽车零部件、通用机械配件的精密加工环节，解决异形工件传统手动装夹效率低、夹紧力不均、定位偏差大的痛点。工装整体采用底板叠加式安装结构，底部为带支撑脚的钢制安装基板，基板边缘预留标准T型槽安装位，可直接适配多数立式加工中心的工作台装夹尺寸，安装时无需额外改造工作台，通过T型螺栓即可完成快速固定，整体安装边界紧凑，不会超出常规加工中心的工作台行程范围，同时预留足够的刀具进出空间，避免加工过程中刀具与工装本体发生干涉。工装的核心设计思路采用一面两销的基础定位原理，搭配多组转角液压缸、杠杆式夹紧油缸实现工件的多点同步夹紧，定位销与工件基准孔精准配合，确保每个工件装夹后的位置偏差控制在0.02mm以内；夹紧点均选择在工件刚性较好的支撑筋位附近，避免薄壁部位受夹紧力产生变形，同时所有夹紧元件的行程经过精准计算，夹紧后不会遮挡工件的加工面，无需二次调整夹紧位置即可完成全部工序加工。工装后侧设置立式支撑立板，用于安装工件侧向定位组件与辅助支撑油缸，针对工件悬臂部位提供可调节的辅助支撑，加工时可有效抵消切削力带来的工件振动，提升加工表面质量与刀具寿命；所有液压油路均采用底板内藏式布局，外接油口集中布置在工装侧部，可快速连接机床配套的液压站，油路内置避免加工切屑、切削液堆积在管路接头处，降低后期维护清理的难度。工装的各个定位块、夹紧压头均采用模块化设计，磨损后可单独快速更换，无需整体拆解工装，适配小批量多品种的柔性加工需求，更换对应定位组件即可快速切换加工不同型号的同类型工件，大幅缩短产线换型的调试时间。
