手摇式直线进给调节工装机构

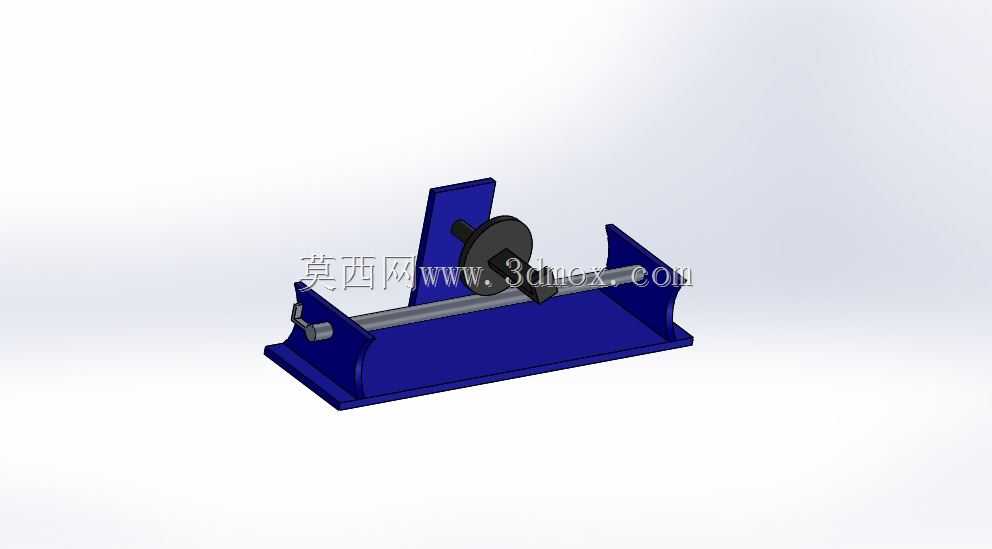

该机构是面向小行程精准位移调节场景设计的手动操作工装，常见于小型工件加工定位工位、实验室试样装夹平台、轻载物料位置微调工序中，可在无动力气源、电源的作业环境下独立使用，适配多品种小批量的柔性生产需求，无需外接管线即可完成位置调整动作，适合设备改装、临时工位搭建、教学实训演示等场景使用。整体采用卧式底座承载结构，底部为带两侧立壁的槽型安装基座，基座底面预留平整安装面，可通过螺栓直接固定在工作台面或者设备机架上，安装边界紧凑，不会占用过多工位空间，基座两侧立壁对内部传动部件形成半包围防护，可减少加工碎屑、粉尘落入传动间隙，降低日常维护频次。核心传动部分采用光轴作为滑动导向载体，搭配手轮驱动的滑动调节座，手轮设置在基座侧方的立式支撑板上，操作时转动手轮即可带动滑动座沿光轴做直线往复移动，滑动座上预留工件安装接口，可根据实际作业需求加装夹块、定位销、检测探头等功能部件，实现工件装夹、检测头位置调整、刀具进给微调等不同功能。设计过程中优先考虑操作手感与定位可靠性，手轮的转动阻尼经过适配，既不会因阻尼过大增加操作负担，也不会因阻尼过小出现滑动座自行移位的问题，导向光轴与滑动座的配合间隙控制在合理范围，保证移动过程顺滑无卡滞，同时避免间隙过大导致的位置偏移。立式支撑板与槽型底座采用一体化刚性连接，可承受手轮操作时的侧向力矩，不会出现支撑板晃动变形的问题，整体结构没有复杂的异形曲面，所有零部件均采用常规机械加工工艺即可制作，加工成本低，后期维护更换配件十分便捷。滑动座的行程覆盖常规小型工位的调节需求，可满足多数轻载场景下的位置调整需要，操作时无需额外工具，操作人员直接转动手轮即可完成位置调节，调节到位后可通过侧边的锁紧件固定滑动座位置，避免作业过程中出现位置窜动，保证加工、检测或者装配的精度稳定性。
