金属变桨螺纹传动构件三维设计

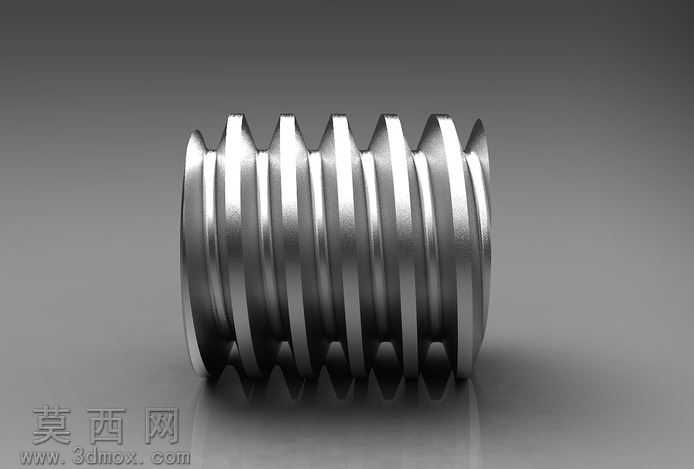

本作品为变桨用螺纹传动构件的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以旋转凸台命令生成构件的基体圆柱轮廓，精准控制构件的整体外径与轴向长度尺寸，确保基体尺寸符合变桨机构的装配空间要求。随后通过螺旋线命令生成适配传动需求的螺旋路径，结合扫描切除特征完成外螺纹齿形的加工，建模过程中严格控制螺纹的牙型角、螺距、齿顶与齿根的圆角参数，保证螺纹啮合时的接触面积与传动顺滑度，避免出现应力集中的尖锐棱角。完成主体结构建模后，对构件两端的过渡区域进行圆角优化处理，消除装配时的干涉风险，同时提升构件的结构强度。材质设置阶段选用金属合金钢材质，在材质编辑器中调整金属的粗糙度参数至0.15，添加适度的反射率与环境光遮蔽效果，模拟经过精加工的金属表面质感，还原金属零件在实际生产中的抛光处理效果。渲染阶段采用三点布光方案，主光源从构件侧上方45度角投射，突出螺纹齿形的立体轮廓与金属表面的高光反射，辅助光源从另一侧补光消除暗部死黑，背光源勾勒构件的边缘轮廓，将构件放置在带有微弱反射效果的灰色哑光地面上，提升渲染画面的真实感与层次感。设计思路上，该构件主要服务于变桨机构的传动需求，通过螺纹结构实现旋转运动与直线运动的精准转换，建模过程中充分考虑零件的加工工艺性，所有特征均符合车削加工的工艺要求，未设置无法通过常规机加工实现的特殊结构，同时对螺纹的啮合间隙进行参数化预留，确保实际装配后传动过程无卡滞，能够稳定传递变桨动作所需的扭矩，整体模型结构完整，特征参数清晰，可直接用于装配验证、工程图生成以及后续的加工工艺规划。
