循环滚珠螺旋提升滑道趣味机械装置

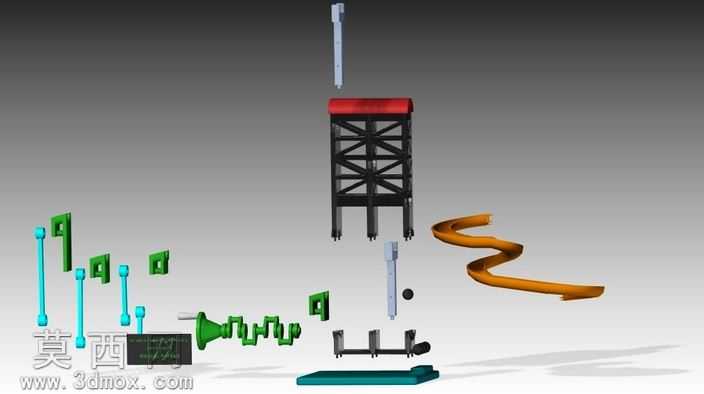

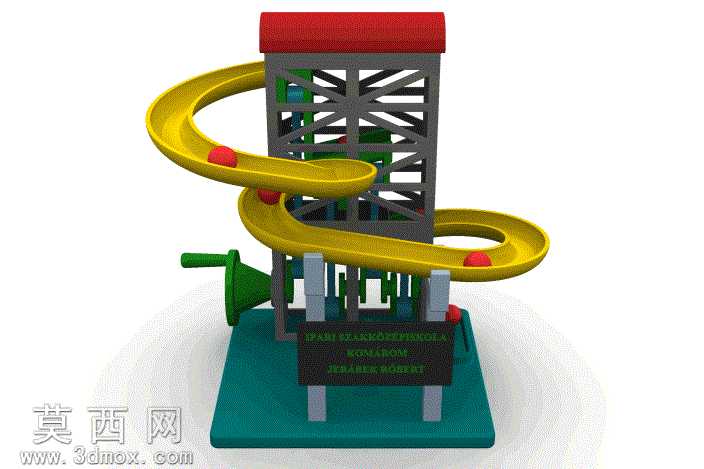

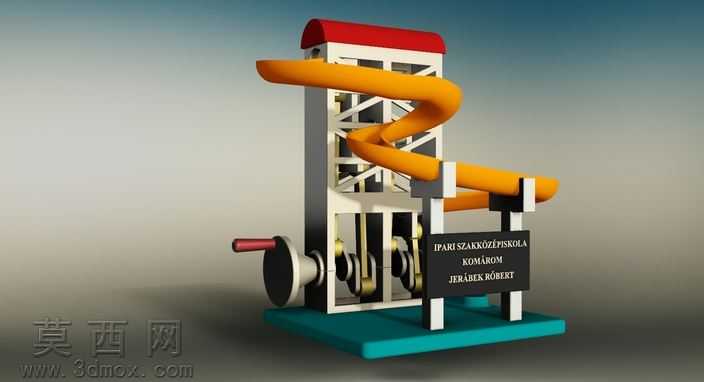

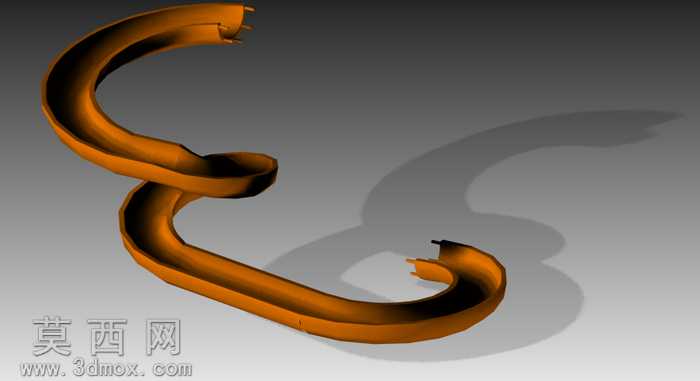

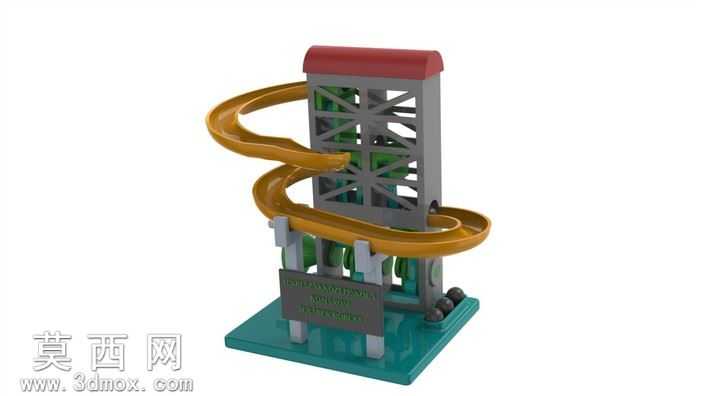

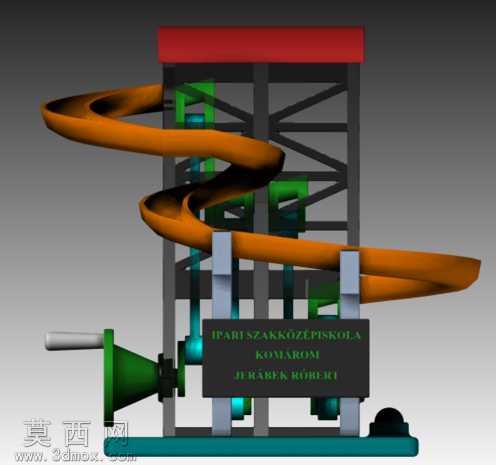

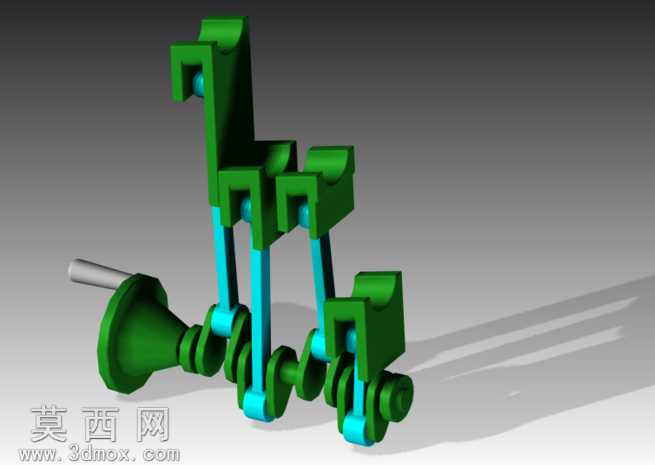

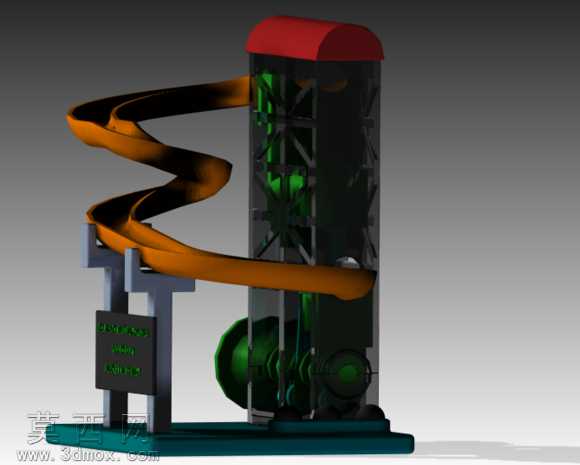

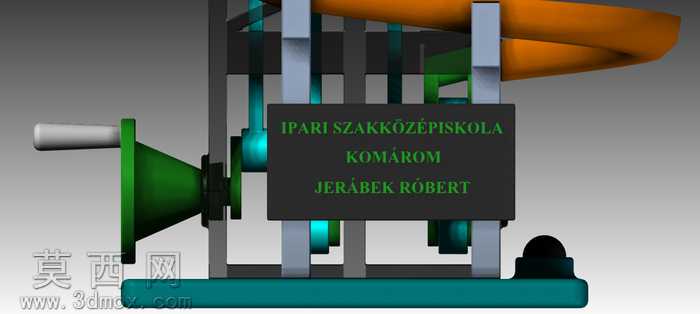

本作品为手动驱动的循环滚珠趣味机械装置，采用三维参数化建模完成全结构设计，建模过程中对各运动部件进行了干涉校验，确保机构运行顺畅无卡滞。整体结构以方形底座为承载基础，底座上方设置桁架式支撑立柱，立柱顶部为红色平顶封盖，立柱内部集成了垂直滚珠提升机构，通过侧面的绿色摇柄输入动力，经内部齿轮传动组驱动提升链板，将落入底部承接斗的红色滚珠逐一向上输送至滑道入口。环绕立柱外侧设置双螺旋黄色滑道，滑道采用等截面圆弧槽结构，建模时通过螺旋线扫描生成曲面，保证槽道曲率顺滑过渡，无突变折角，滚珠可依靠自身重力沿螺旋槽道平稳滚落，依次经过两段螺旋弯道后回落至底部承接区域，形成完整的循环运动回路。材质渲染阶段，对不同部件赋予差异化材质属性：底座采用哑光深绿色工程塑料材质，模拟注塑件的细腻磨砂质感；螺旋滑道采用亮黄色光滑塑料材质，添加轻微反光效果凸显曲面流畅度；桁架立柱采用银灰色金属材质，还原钢结构框架的冷硬质感；红色滚珠采用高光泽红色树脂材质，添加高光反射效果突出球体圆润形态；摇柄采用绿色硬质塑料材质，与底座色调形成呼应。设计过程中重点优化了滑道与提升机构的衔接位置，将滑道出口精准对准提升机构的进料位，同时调整螺旋滑道的倾斜角度，既保证滚珠滚落速度适中，又避免速度过快导致滚珠脱轨。内部传动结构采用模块化设计，齿轮组、提升拨片均为独立可拆分零件，方便后续调整传动比与提升效率，整体结构兼顾趣味性与机械原理展示性，可作为机械传动教学的演示模型，直观展示重力滑道与机械提升结合的循环运动原理，所有零件均按实际加工尺寸建模，可直接用于3D打印制作实物。
