自行车座椅快拆夹SolidWorks设计模型

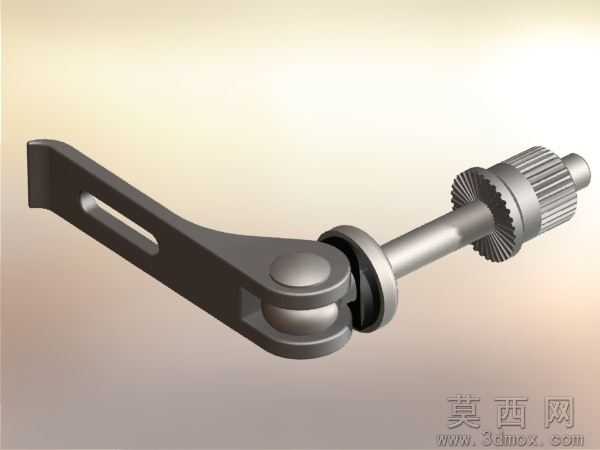

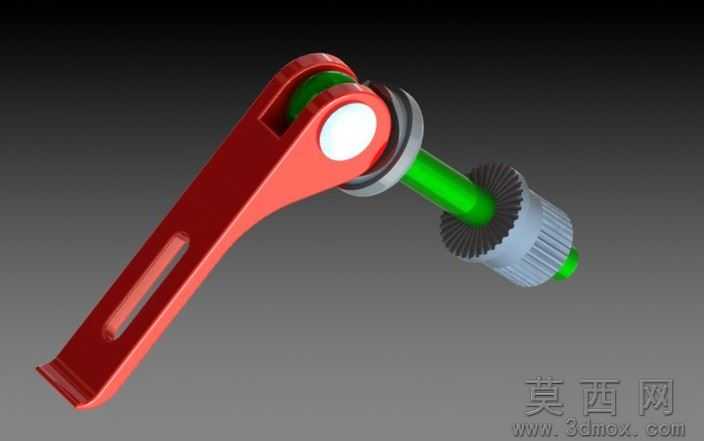

本模型为自行车座椅快拆夹三维设计模型，建模阶段采用SolidWorks2009版本完成全参数化构建，首先以自行车座杆安装的标准管径为基准，绘制夹座主体的二维草图，通过拉伸、切除、圆角等基础特征完成夹体的主体轮廓，再针对快拆手柄的偏心结构单独绘制旋转草图，利用旋转凸台特征生成手柄的偏心转轴部分，随后对调节螺杆、锁紧齿盘、衬套等附属零件分别进行独立建模，所有零件均添加完整的几何约束与尺寸关联，修改核心参数即可快速适配不同管径的座杆安装需求，整体建模流程遵循机械设计的自上而下逻辑，零件间的装配间隙、配合公差均按照自行车五金件的行业标准设定，避免装配干涉问题。参数设计层面，模型严格参考民用自行车座椅夹的通用尺寸规范，夹体内孔适配标准27.2mm、30.8mm等常见座杆直径，快拆手柄的偏心距设定为3mm，满足锁紧时的压紧行程需求，锁紧齿盘的齿形模数、齿数经过受力校核，保证锁紧后不会出现打滑松脱，螺杆采用标准M6螺纹参数，所有非标准结构的壁厚、圆角均做了轻量化与强度平衡设计，在保证结构强度的前提下减少不必要的材料冗余。渲染材质部分，夹体主体采用哑光黑色喷塑金属材质模拟钢制夹件的表面质感，手柄部分添加磨砂防滑纹理的材质表现，金属螺杆、齿盘部分赋予抛光镀锌钢材质，衬套部分采用黑色耐磨橡胶材质，渲染环境采用柔和的渐变影棚光源，添加适当的环境反射效果，清晰呈现各零件的材质差异与结构细节，整体渲染效果贴近真实产品的视觉表现。结构原理上，该座椅夹采用偏心轮快拆锁紧结构，扳动快拆手柄时，手柄的偏心转轴会拉动锁紧螺杆，带动夹体产生弹性形变抱紧自行车座杆，齿盘结构用于增大接触面摩擦力，防止手柄受震动自行松脱，衬套用于减少转轴处的磨损，提升结构的使用寿命，整个结构无需额外工具即可快速完成座椅高度的调节与锁紧，是民用自行车上应用非常广泛的快拆锁紧结构。软件兼容方面，模型除原生SolidWorks2009格式外，还导出了通用STL格式，可兼容绝大多数三维建模软件、3D打印切片软件，高版本SolidWorks可直接打开编辑参数，UG、Pro/E、Catia等其他三维软件可通过STL格式导入查看结构，也可通过中间格式转换进行二次编辑修改，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型可作为自行车零部件设计的参考案例，帮助设计人员理解快拆锁紧结构的工作原理与参数设计逻辑，也可作为机械设计专业的教学案例，用于讲解参数化建模、装配体配合、偏心机构受力分析等知识点，同时也可用于3D打印验证、自行车改装配件的研发参考，为相关产品的设计优化提供直观的三维模型支撑。
