测绘设备RTK三脚架连接适配底座

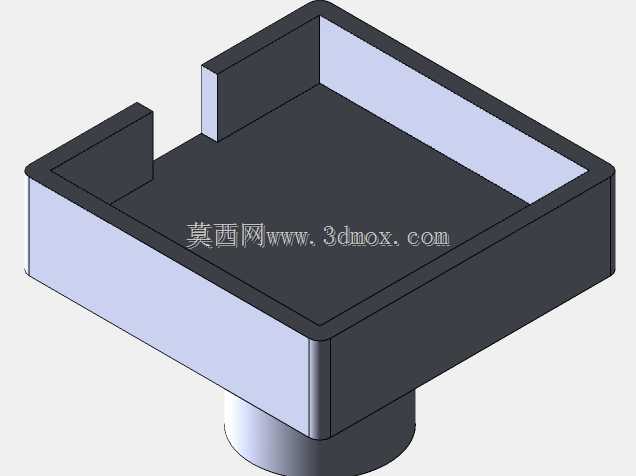

这款RTK三脚架连接底座，是测绘作业场景中实现RTK测量设备与三脚架快速可靠衔接的核心适配部件，广泛应用于地形测绘、工程放样、地籍测量、GNSS高精度定位等外业作业场景，解决不同规格RTK设备与标准测绘三脚架之间的安装适配问题，保障外业测量过程中设备的安装稳定性与定位精度。在实际外业作业中，RTK设备需要架设在三脚架上完成对中整平操作，底座作为中间衔接载体，既要承载RTK主机的全部重量，还要保证连接刚性，避免作业过程中出现晃动、偏移，影响测量数据的准确性。该底座采用上方敞口盒式承托结构，内侧设置两处定位挡边，能够快速卡入RTK设备底部的对应卡槽，安装时无需反复对位，将RTK底部对准承托腔推入即可完成初步定位，配合侧面的锁紧结构可实现设备的牢固固定，防止外业作业中遇到阵风、设备误碰时出现移位。底座下方设置圆柱形连接柱，尺寸完全匹配标准测绘三脚架的顶部安装接口，可直接旋入三脚架的中心连接螺杆，安装后底座上平面与三脚架顶面保持平行，为后续RTK设备的对中整平提供基准平面。设计过程中重点考量了外业作业的实际使用需求，承托腔的内壁尺寸经过反复适配验证，既保证RTK设备装入后无旷量，又不会因为间隙过小导致安装卡滞，挡边的高度设置兼顾定位可靠性与取放便捷性，不会因为挡边过高造成设备拆卸困难。底座的边角做了圆弧过渡处理，避免外业携带、安装过程中尖锐边角划伤作业人员或设备线缆，整体壁厚经过受力仿真验证，在满足轻量化要求的同时，可承受常规RTK主机及配套附件的重量，长期使用不会出现承托面变形、连接柱断裂等问题。安装边界方面，下方圆柱连接柱的外径与标准测绘三脚架的安装孔完全适配，连接长度满足三脚架锁紧机构的咬合深度要求，安装后不会出现连接松动；上方承托腔的内部尺寸匹配主流RTK设备的底部轮廓，无需额外加装转接件即可完成安装，承托面的平面度控制在测绘作业要求的公差范围内，不会因为底座自身的平面度误差影响设备整平精度。整个底座结构简洁，没有冗余的外置部件，外业携带时不会勾挂背包或其他测绘工具，安装拆卸流程简单，单人即可在数秒内完成RTK设备与三脚架的连接固定，有效提升外业作业的准备效率。
