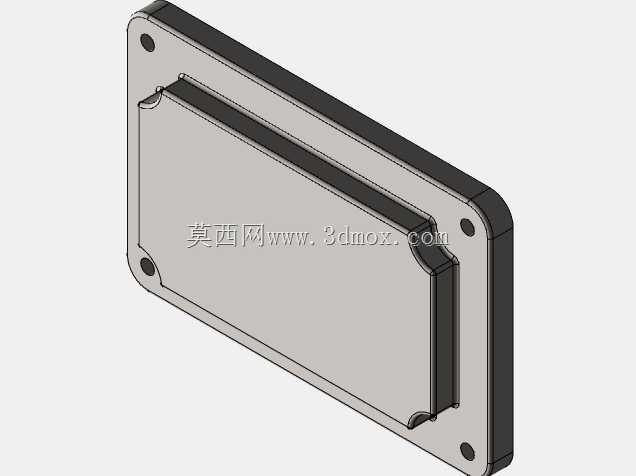

带安装法兰边的嵌入式盒体结构设计

该盒体结构主要面向工业现场嵌入式安装场景设计，可作为小型控制模块、传感单元、接线转接模块的承载防护外壳，适配控制柜面板开孔嵌入、设备侧壁内嵌安装等多种使用场景，能够为内部装载的电子元件、机械结构提供稳定的物理防护，隔绝外界粉尘、轻微溅水以及外力磕碰对内部组件的影响，在工业自动化控制、小型设备集成、现场传感节点布置等场景中具备较高的适配性。从实际用途来看，该结构通过分体式的盒身与法兰边配合设计，既可以实现盒体嵌入安装位后的齐平外观效果，也能通过法兰边的限位作用避免盒体从安装孔位脱落，同时法兰边上预留的四个安装孔位，可配合螺丝实现盒体与安装基面的牢固固定，安装后整体外观整洁无突出结构，能够适配对安装面平整度有要求的设备外观设计需求。在功能特性层面，该盒体采用边缘圆角过渡设计，既避免了锐边在安装、维护过程中划伤操作人员的风险，也能够降低应力集中问题，提升盒体整体的抗冲击性能；盒身与法兰边的配合位置预留了密封槽结构，可嵌入橡胶密封条实现安装面的密封防护，满足一般工业场景下的防尘防溅要求；盒体内部预留了规整的容纳空间，可根据装载的组件类型灵活布置安装柱、卡槽等结构，适配不同尺寸的内置模块固定需求。设计思路上，该结构优先考虑安装便捷性与防护可靠性的平衡，整体采用等壁厚设计，在保证结构强度的前提下尽可能控制整体重量，降低安装基面的承重负担；法兰边的宽度经过合理计算，既能够保证足够的安装接触面积分散固定压力，也不会因为法兰过宽占用过多安装面的可用空间；四个安装孔位采用对称布置方式，能够适配不同方向的安装需求，降低现场安装的对位难度。外形尺寸与安装边界方面，该盒体整体为矩形结构，法兰边轮廓尺寸略大于盒身主体尺寸，嵌入安装时仅需要按照盒身主体的外轮廓尺寸开设安装孔，推入后法兰边即可自然贴合安装基面实现限位，安装孔位的中心距按照通用安装标准设置，能够适配多数常规面板、设备侧壁的安装孔位布置习惯，不需要额外定制特殊的安装固定件即可完成装配，盒体的整体厚度控制在紧凑范围内，嵌入后不会在安装面后方占用过多纵深空间，适合安装空间局促的紧凑设备集成场景。
