多规格SMD贴片电阻器三维结构设计

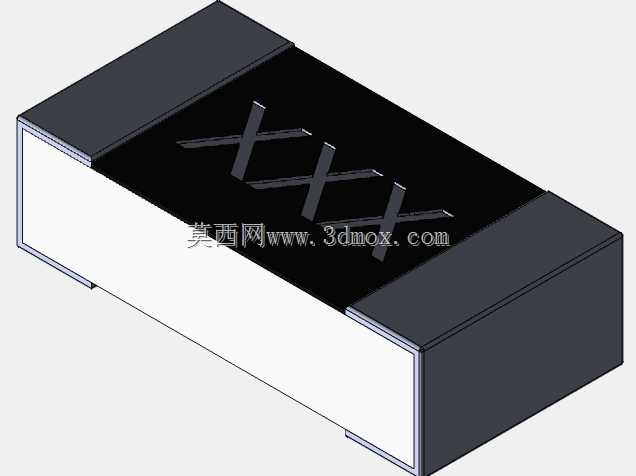

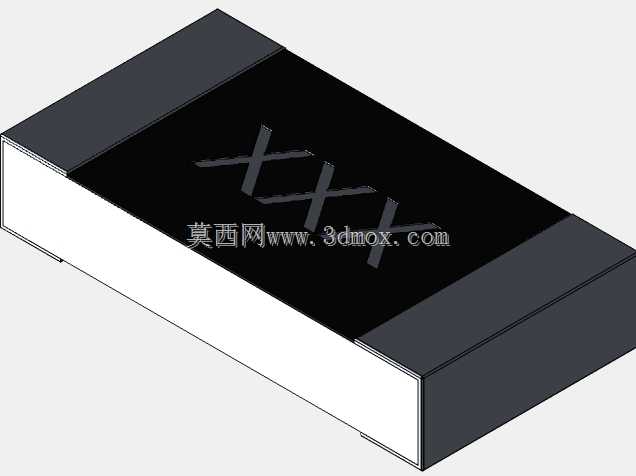

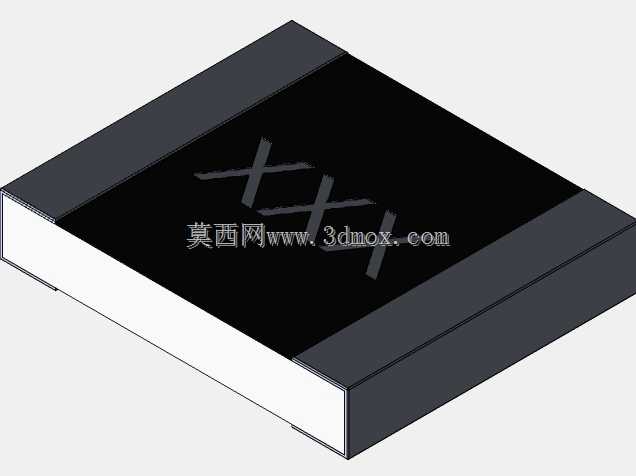

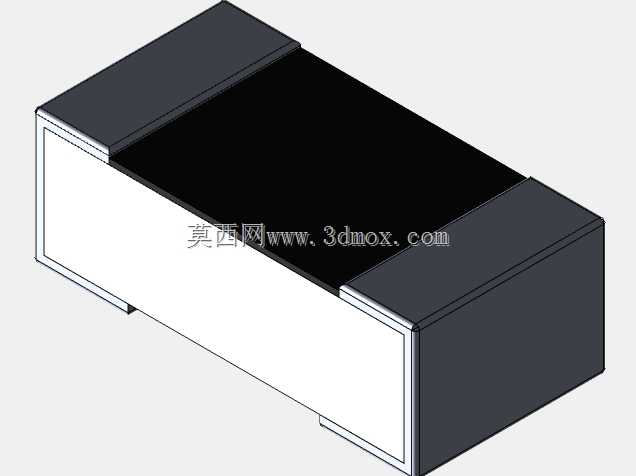

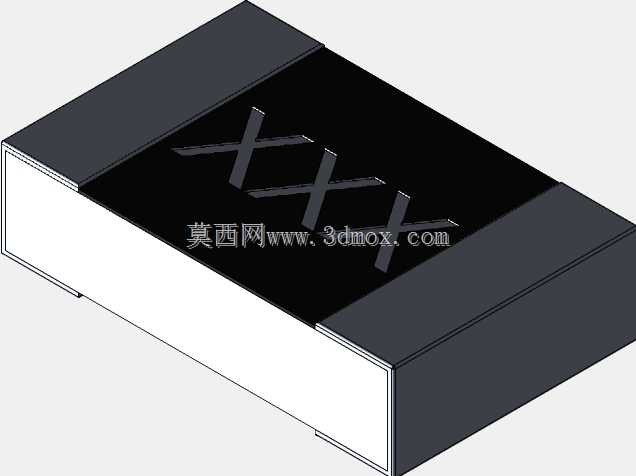

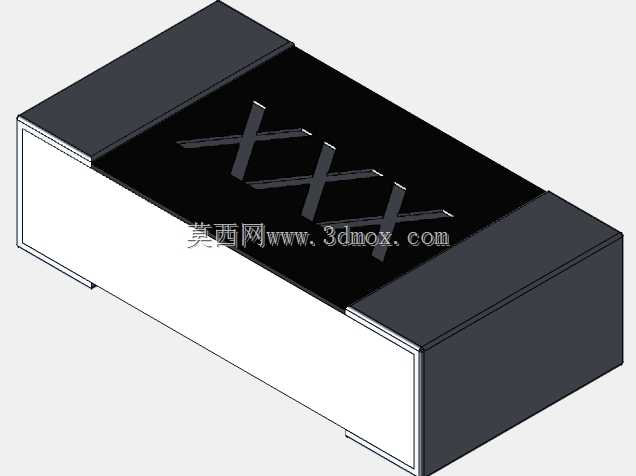

贴片电阻作为电子电路中应用最广泛的无源基础元件之一，承担着电路分压、限流、阻抗匹配、信号调理等核心功能，是消费电子、工业控制、汽车电子、通信设备、医疗仪器等几乎所有带电设备电路板上不可或缺的基础组成部分，其设计合理性直接影响电路板的焊接良率、长期工作稳定性与整机可靠性。本次设计的贴片电阻覆盖0402、0603、0805、1206、1210五种主流封装规格，完全适配当前电子制造行业表面贴装工艺（SMT）的通用生产要求，可直接用于电路板布局仿真、SMT产线贴装程序调试、整机结构干涉校验等工程场景。从产品功能特性来看，该系列贴片电阻采用典型的三层结构设计：两端为高导电性金属端电极，用于回流焊过程中与电路板焊盘形成可靠的冶金连接，端电极表面做了镀镍镀锡防护处理，既保证焊接润湿性，又能避免电极氧化导致的虚焊问题；中间黑色区域为电阻体保护层，采用耐高温绝缘封装材料，可承受回流焊阶段的高温冲击，同时隔绝外界水汽、灰尘对内部电阻膜层的侵蚀，提升元件长期工作的环境耐受性；电阻体内部为精密电阻合金膜层，通过激光调阻工艺实现精准的阻值控制，满足不同电路对电阻精度的使用需求。在设计思路上，本次建模严格遵循电子工业联合会发布的SMD封装尺寸标准，每个规格的外形长宽高、端电极宽度、电极倒角尺寸都完全对标行业通用规范，没有做自定义的尺寸修改，确保模型导入PCB设计软件或结构仿真软件后，与实际量产元件的尺寸边界完全一致。外形尺寸与安装边界方面，不同封装规格对应不同的功率承载能力与安装空间要求：0402封装属于超小型元件，适用于智能手机、可穿戴设备等对空间要求极高的高密度电路板场景；0603、0805是通用型封装，广泛应用于普通消费电子、工业控制板卡，兼顾焊接便利性与空间占用率；1206、1210封装尺寸较大，可承载更高功率，适用于电源电路、功率驱动回路等需要较大功率电阻的场景。建模过程中特意还原了元件底部的微小凸台结构，该结构是实际元件生产过程中形成的工艺特征，在SMT贴装仿真、焊锡厚度模拟时，该特征会直接影响焊盘上锡量的计算结果，还原该细节可有效提升结构仿真与产线调试的准确性，避免仿真与实际生产出现偏差。同时端电极与电阻本体的衔接处做了微小的圆弧过渡处理，还原真实元件的注塑成型边角特征，避免模型出现尖锐直角导致的仿真应力集中误判，让模型在结构干涉检查、热仿真分析等场景下的计算结果更贴近真实使用情况。
