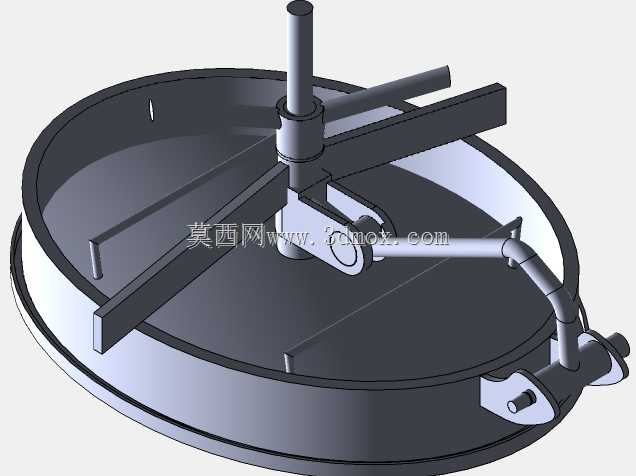

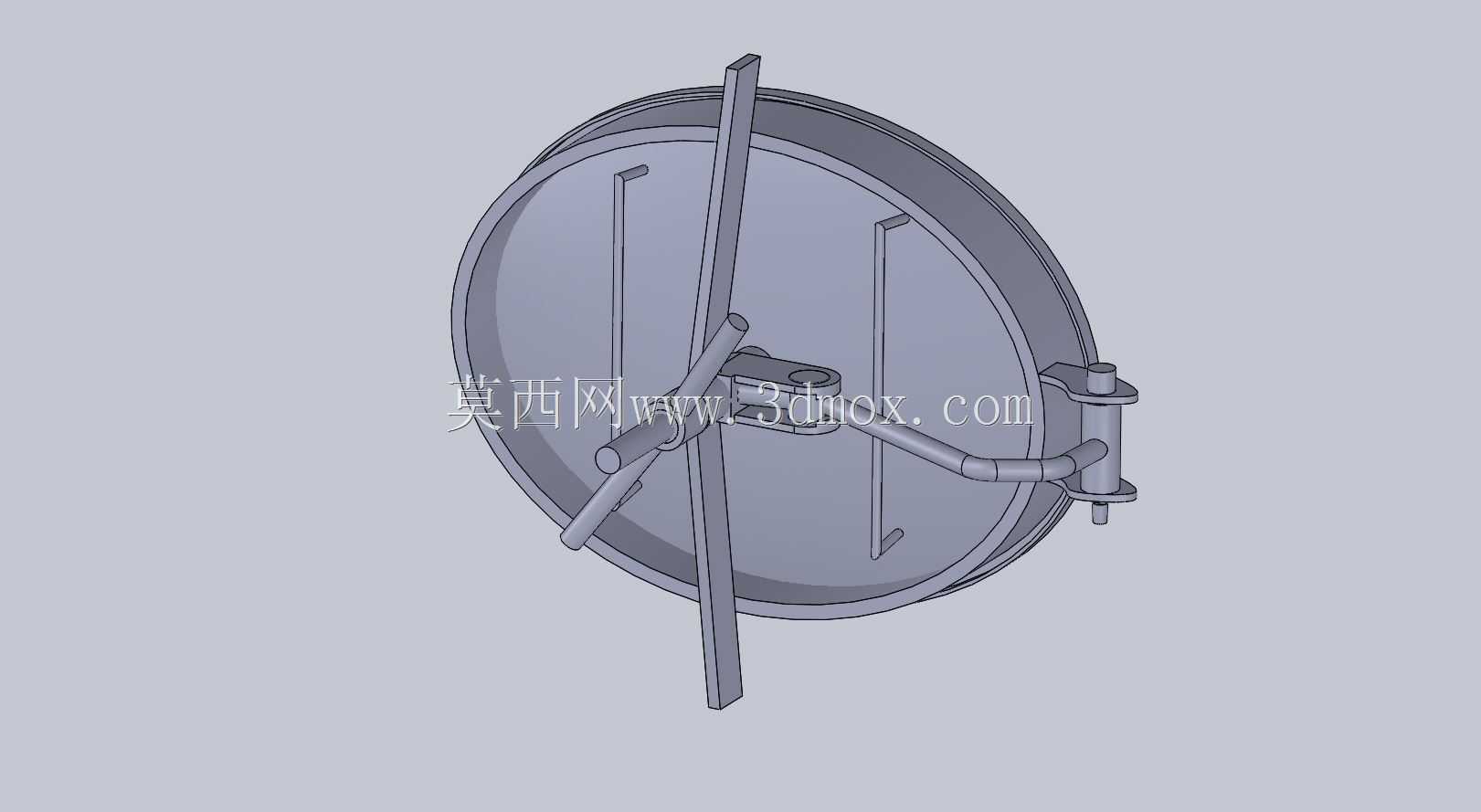

快开式椭圆承压容器人孔结构设计

这款椭圆形人孔结构，主要应用于各类承压储罐、反应容器、储运槽罐等工业设备的侧壁或顶部位置，是设备内部检修、物料清理、操作人员进出罐体的核心通道部件，在化工、食品酿造、制药、粮油储运、环保水处理等行业的常压及低压承压设备上有着极为广泛的应用。相较于圆形人孔，椭圆形的开孔结构能够在满足人员通行最小尺寸要求的前提下，有效降低开孔对容器筒体、封头的结构强度削弱，尤其适配安装在椭圆封头等曲面结构上，开孔补强的设计难度更低，结构应力分布更均匀。

从功能特性来看，这款人孔采用了中心压杆式快开锁紧结构，无需拆卸大量螺栓紧固件，仅通过操作中心的压杆锁紧机构，配合周向分布的压紧臂，即可快速实现人孔盖的压紧密封与开启解锁，能够大幅缩短设备检修、清罐作业时的人孔开关操作时间，降低作业人员的操作强度。人孔盖与法兰座之间预留了密封件安装槽位，可适配耐油橡胶、石棉橡胶、聚四氟乙烯等不同材质的密封垫片，满足不同介质、不同工作温度下的密封要求，避免罐内介质泄漏，保障设备运行的密封性与安全性。人孔侧面设置的铰接弯管结构，既作为人孔盖开启后的翻转支撑，避免开启后人孔盖随意移位磕碰，也可作为操作时的辅助受力把手，同时在人孔关闭时可配合侧边锁止结构实现辅助定位，防止压杆锁紧过程中人孔盖偏移错位。

设计过程中，首先依据人员通行的最小尺寸要求确定了椭圆孔的长短轴比例，保证佩戴常规安全防护装备的作业人员能够顺利通行，同时严格控制开孔尺寸避免过度削弱容器壁板强度；周向分布的压紧臂经过受力校核，保证锁紧时密封面各位置压力均匀，避免局部密封不严出现泄漏；中心压杆的传动结构采用了省力杠杆设计，单人即可轻松完成锁紧与开启操作，无需借助额外的加力工具。安装边界方面，这款人孔的法兰座采用外翻边焊接结构，与容器壁板焊接时能够保证焊接贴合度，焊接后变形量小；人孔整体开启后的翻转半径经过优化，不会与设备周边的管线、操作平台构件发生干涉，安装时仅需在容器壁板开出对应尺寸的椭圆孔，将法兰座与壁板满焊固定即可完成安装，无需额外的复杂补强结构，适配壁厚6mm到16mm的各类钢制容器壁板安装使用。
