汽车悬架用螺旋弹簧液压阻尼减振结构

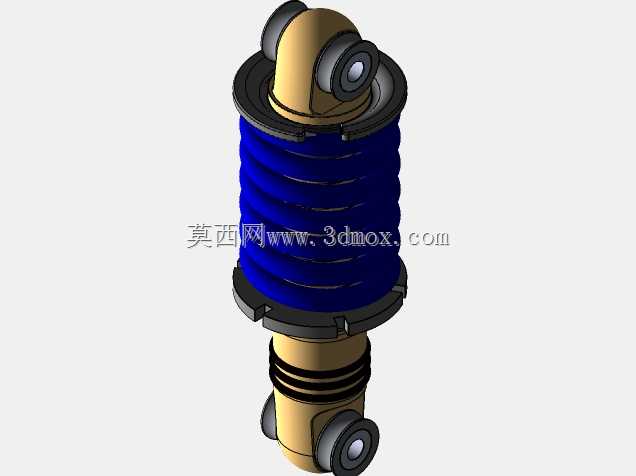

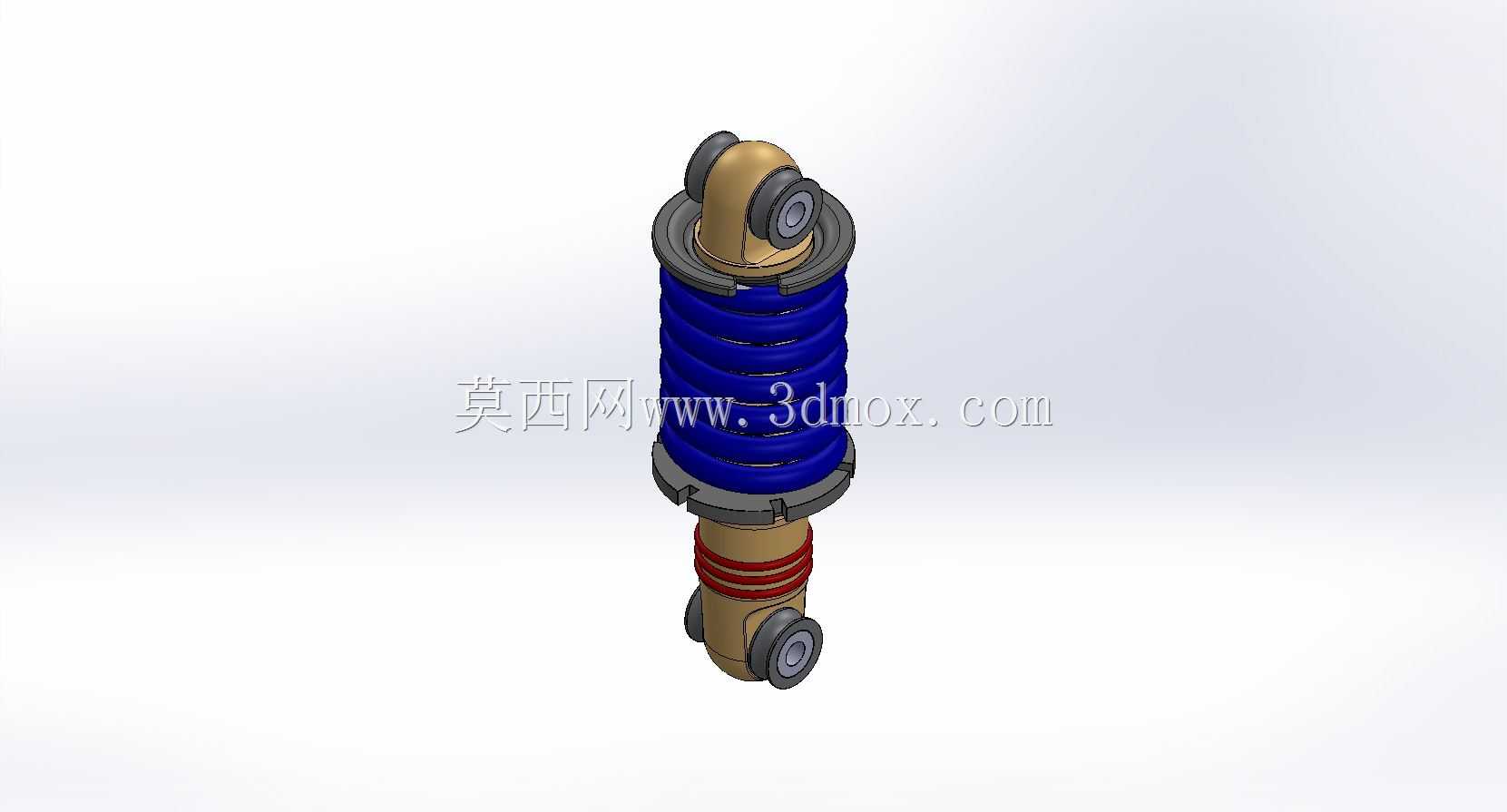

该阻尼减振结构主要应用于乘用车辆、商用车辆的底盘悬架系统中，是连接车架与车桥的核心缓冲部件，承担着滤除路面颠簸冲击、衰减车身往复振动、保障轮胎接地附着力的核心作用，直接决定车辆行驶的平顺性与操控稳定性。在实际行车场景中，当车辆经过坑洼路面、减速带或非铺装路面时，路面传递的冲击力会先作用于车轮端，该结构可通过内部阻尼介质的流动阻力，将冲击产生的动能转化为热能耗散，避免车身出现持续的上下弹跳，同时配合螺旋弹簧的弹性支撑作用，既能够缓冲刚性冲击，又能抑制弹簧多余的往复振荡，保障驾乘人员的乘坐舒适度，也能避免车载货物因颠簸出现磕碰损坏。从功能特性来看，该结构采用螺旋弹簧与阻尼筒同轴集成的设计，上下两端均设置铰接式安装吊耳，可适配悬架摆臂的多维度摆动工况，不会因车轮的上下跳动、转向摆动出现卡滞问题；阻尼筒外侧设置多道密封限位结构，既可以约束螺旋弹簧的压缩行程，避免弹簧出现侧向偏移脱出，也能对内部阻尼介质形成可靠密封，防止长期使用过程中出现介质渗漏导致阻尼失效；下部缸体外侧设置的环形缓冲结构，可在悬架达到最大压缩行程时提供二次缓冲，避免金属部件直接碰撞产生异响与结构损坏。在设计思路上，该结构充分考虑了底盘安装的空间边界，整体采用同轴圆柱布局，最大限度压缩径向占用空间，可适配多数紧凑型车型的轮舱安装空间；上下吊耳的铰接孔位采用通用化尺寸设计，中心距符合主流乘用车悬架的安装尺寸规范，无需额外改制安装支架即可完成替换装配；弹簧刚度与阻尼系数经过匹配调校，压缩行程与回弹行程的阻尼力按照整车悬架的动力学特性设置，既不会因阻尼过硬导致颠簸感强烈，也不会因阻尼过软出现刹车点头、过弯侧倾过大的问题。在安装边界上，该结构上下铰接点的安装角度可随悬架摆动自适应调整，安装时仅需保证吊耳铰接销轴与车桥轴线平行即可，预留的压缩、拉伸行程可覆盖车辆满载、空载工况下的悬架跳动范围，不会出现行程拉脱或顶死的问题，整体结构紧凑，安装维护便捷，能够满足车辆全生命周期的使用需求。
