汽车发动机活塞组件结构设计

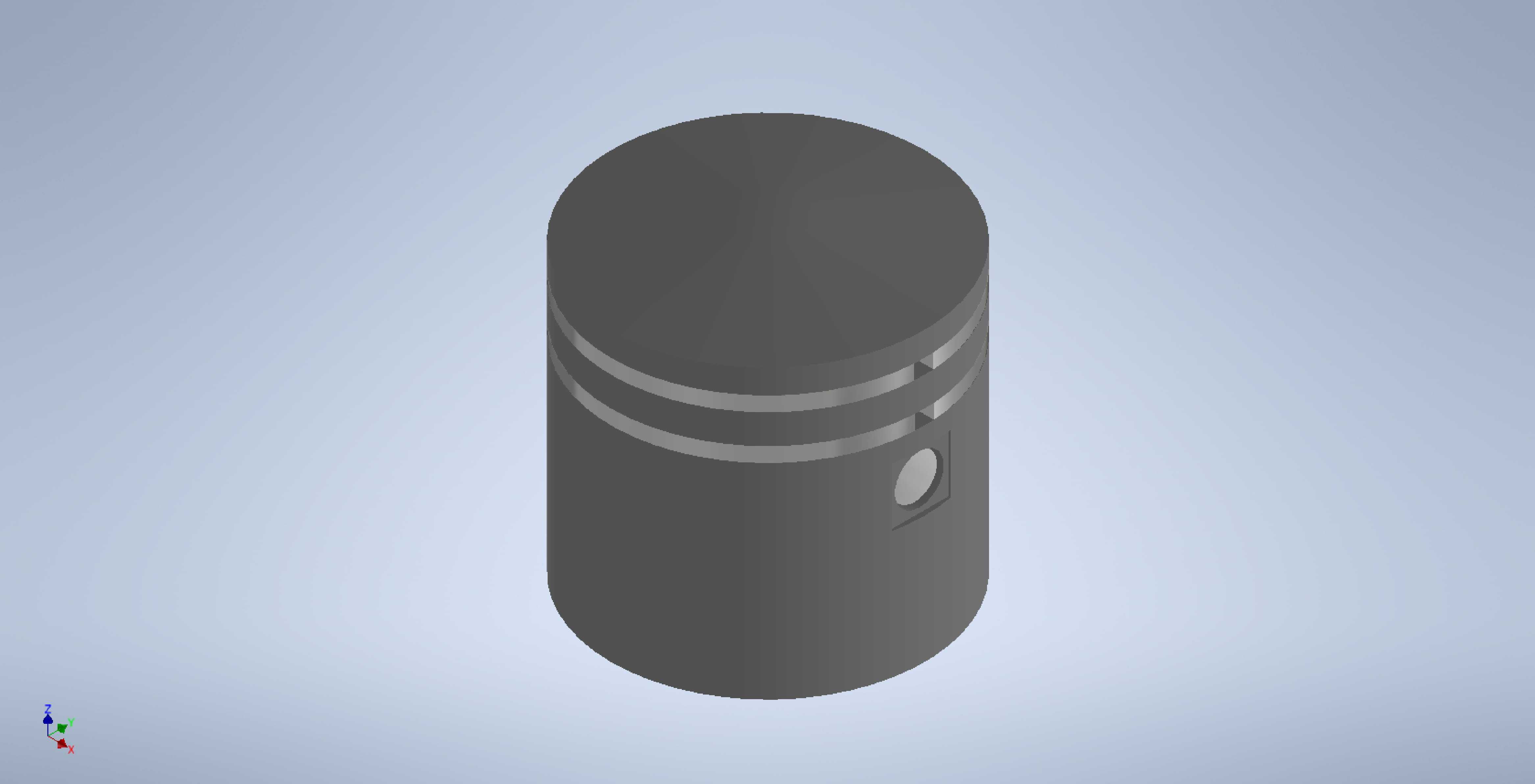

　　这套活塞组件的建模完全围绕内燃机实际运行工况展开，核心覆盖活塞本体与两道压缩环的配合结构，没有冗余的装饰性特征，所有几何尺寸都严格遵循车用四冲程汽油机的常规安装边界设定。从应用场景来看，这类活塞主要适配小排量自然吸气乘用车发动机，工作时需要在气缸套内完成高频往复直线运动，既要承受燃烧室点火瞬间的高温高压燃气冲击，还要通过活塞销将燃烧产生的推力传递给连杆，最终转化为曲轴的旋转扭矩输出，是内燃机动力转换环节里直接接触做功介质的核心承载部件。

　　设计过程中首先敲定的是活塞头部的轮廓，顶部采用浅盆型凹面设计，这个结构不是随意绘制的曲面，而是匹配对应排量发动机的压缩比要求设定，凹面的深度、边缘过渡圆角都经过反复校核，既可以在压缩行程末期引导混合气形成合理的涡流，提升燃烧效率，也能避免在上止点位置与进排气门的运动轨迹发生干涉。头部的环槽区域是设计的重点，两道压缩环的环槽宽度、深度都按照标准气环的尺寸公差带预留了配合间隙，环槽的侧隙、背隙取值完全参考实际装配要求，既不能因为间隙过小导致热膨胀后环卡滞在槽内，也不能因为间隙过大造成燃气窜漏、机油上窜的问题。环槽之间的环岸高度经过强度校核，能够承受燃气作用在环端面的冲击力，避免长期运行后出现环岸断裂的失效问题。

　　活塞裙部的型线采用了中凸变椭圆的设计思路，这也是实际量产活塞普遍采用的结构，因为活塞工作时头部温度远高于裙部，热膨胀量更大，同时活塞在侧推力作用下会产生机械变形，中凸的裙部轮廓可以让活塞在热态工况下与气缸壁保持均匀的接触面积，避免出现局部点接触造成的拉缸问题。裙部预留的活塞销孔位置，同轴度、圆柱度都按照装配要求设定了形位公差，销孔内侧的卡环槽结构也完整还原，用于安装活塞销卡环，限制活塞销的轴向窜动，防止销端脱出刮伤气缸壁。

　　两道压缩环的结构采用了经典的矩形气环设计，开口位置按照装配要求错开布置，建模时还原了环的开口间隙，这个间隙是为了补偿环工作时的热膨胀量，避免环受热胀死在气缸内。压缩环的外圆面设置了微小的锥度，这样在活塞往复运动时可以更好地刮除气缸壁上多余的机油，同时在做功行程时利用燃气压力将环压紧在气缸壁上，保证密封效果。

　　从安装边界来看，活塞的外径尺寸完全匹配对应规格的气缸套内孔尺寸，裙部的长度设计兼顾了运动导向性和往复惯性力控制，过长的裙部会增加活塞的整体质量，提升往复运动的惯性负荷，过短则会导致导向不足，活塞在气缸内出现摆头问题，加剧缸套和活塞的磨损。整个组件的所有特征都围绕实际运行需求设计，没有多余的工艺倒角以外的非功能特征，建模时的特征顺序也完全遵循实际加工工艺逻辑，从头部轮廓成型到环槽加工，再到裙部型面加工、销孔加工，和实际零部件的生产流程保持一致，方便结构设计人员直接参考进行参数调整，也可以用于装配仿真、运动干涉检查的虚拟验证环节。在做虚拟装配验证时，可以直接将该活塞组件导入发动机整机装配体，匹配对应的连杆、气缸套、曲轴部件，检查活塞在上止点、下止点以及各个曲轴转角位置的运动间隙，确认和气门、气缸壁等周边部件不存在干涉问题，也可以基于该模型开展有限元分析，校核活塞在最高燃烧压力下的应力分布、热负荷下的变形量，为后续的结构优化提供基础数模参考。
