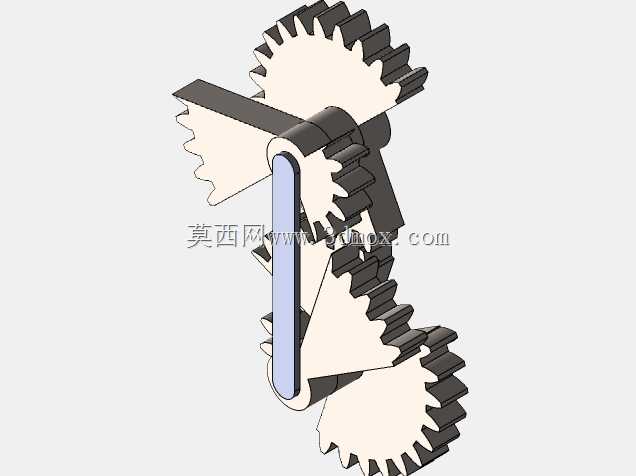

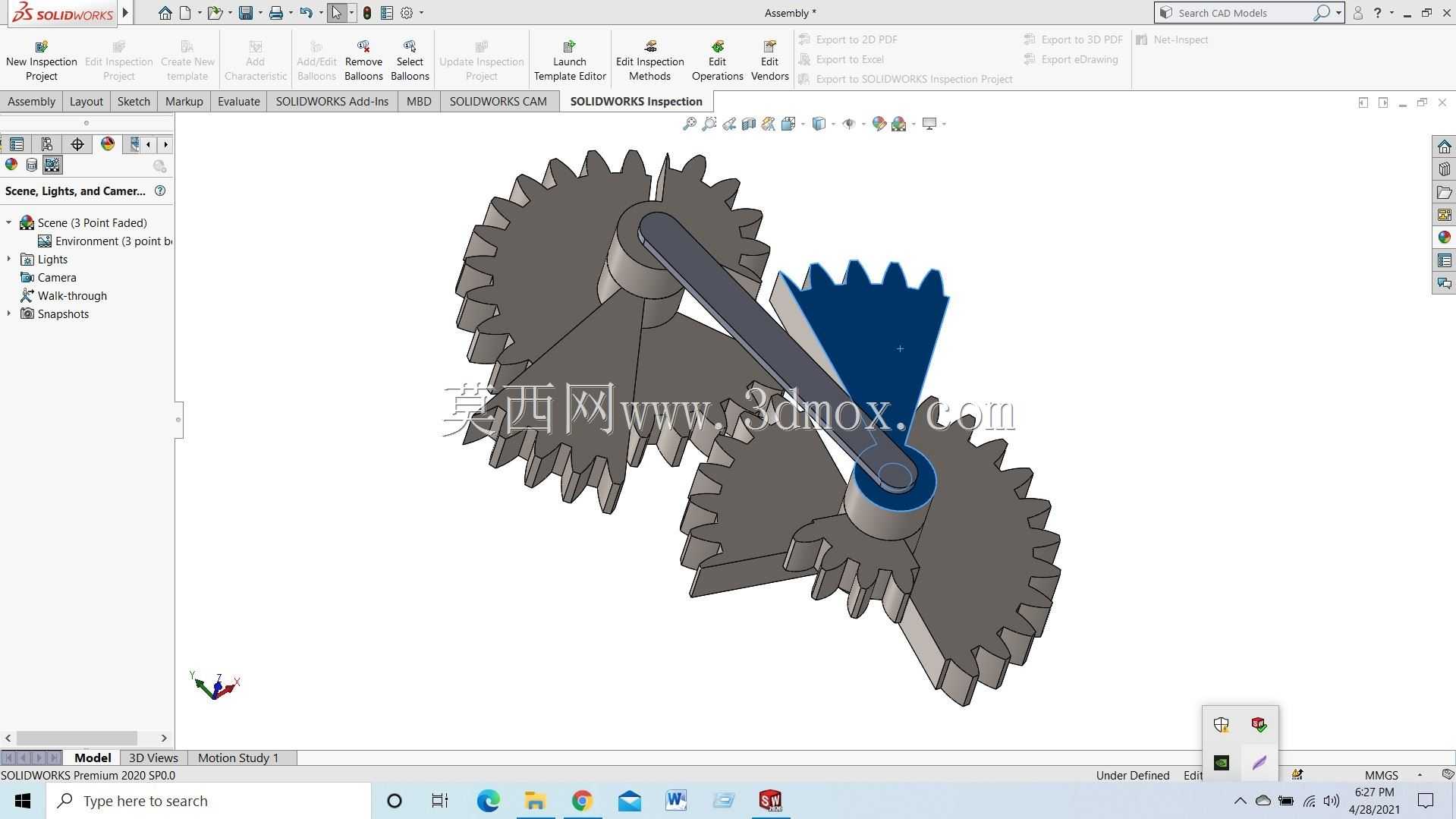

这套交错轴多轮联动齿轮组,主要应用于需要在非平行轴之间完成动力换向、多路径动力分流的小型机械传动场景,常见于精密仪器进给机构、小型自动化设备的动力传递单元、手动调节式工装的传动链路中,能够在紧凑的安装空间内完成垂直交错方向的动力传输,替代传统需要多组锥齿轮配合才能实现的交错轴传动效果,大幅缩减传动结构的整体占用空间。从实际用途来看,该齿轮组可将单轴输入的旋转动力,通过多片扇形齿与完整圆柱齿的交替啮合,传递到垂直于输入轴的输出端,同时依靠不同齿数的齿轮搭配实现特定的传动比输出,既可以完成定比传动,也能通过扇形齿的非完整齿形设计实现间歇式传动,适配需要周期性停顿动作的工位传动需求。在功能特性上,该齿轮组采用直齿圆柱齿轮搭配交错轴安装的布局,相比锥齿轮传动具备更低的加工难度,普通滚齿设备即可完成齿形加工,装配时不需要严格的锥顶重合校准,安装容错率更高;多齿轮依次啮合的布局让动力传递路径更灵活,可同时向两个不同的垂直方向输出动力,满足单输入多输出的传动需求;齿形采用标准渐开线设计,啮合重合度适中,传动过程中冲击小、噪音低,适合在对传动平稳性有一定要求的小型设备中使用。设计思路上,这套结构优先考虑了紧凑空间内的传动需求,将多组齿轮沿垂直轴分层布置,输入轴与输出轴呈90度交错,利用扇形齿轮的非完整齿结构,在连续旋转的输入动作下实现输出端的往复摆动或者间歇旋转,避免了额外添加间歇机构的冗余设计;齿轮的齿宽、模数均按照小型传动场景的负载需求匹配,在保证齿面接触强度足够的前提下尽可能缩小齿轮厚度,减少整体结构的重量;中心支撑轴采用长轴贯穿设计,同时为多层齿轮提供旋转支撑,减少了额外支撑座的设置,进一步压缩了安装所需的空间。在外形尺寸与安装边界上,整套齿轮组的整体轮廓沿垂直轴方向延伸,最大径向尺寸由最外侧齿轮的齿顶圆直径决定,安装时需要预留出各齿轮旋转时的齿顶运动空间,避免周边结构件与旋转的轮齿发生干涉;中心轴的两端为安装定位基准,可直接固定在设备的安装板上,输入轴端预留有连接动力源的接口,可直接连接手动旋钮或者小型驱动电机,输出端可根据需求连接执行构件,不需要额外添加传动转接件,整体安装边界规整,方便在设备内部进行布局排布。
