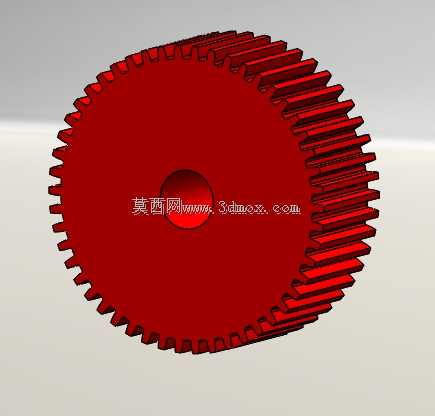

传动用从动直齿圆柱齿轮结构设计

这款从动直齿轮是定比机械传动系统中的核心配套部件，主要应用于中小载荷的平行轴传动场景，常见于轻工输送设备、小型机床进给机构、农用机械传动箱、自动化生产线的动力传递单元中，作为主动齿轮的从动配对件，承担传递扭矩、匹配传动比、改变输出转速的核心作用，能够在常温、中等转速的平稳工况下长期稳定运行，适配润滑脂或润滑油飞溅润滑的闭式传动箱结构。从功能特性来看，该齿轮采用标准渐开线直齿齿形设计，齿向与齿轮轴线完全平行，啮合过程中不存在轴向分力，支撑轴承无需承受额外轴向载荷，整体支撑结构设计难度更低，装配调整更为便捷，传动过程中瞬时传动比恒定，传动效率高，单级传动效率可达九成以上，适合对传动精度有中等要求、载荷平稳无强冲击的动力传递场景。在设计思路上，这款从动齿轮首先匹配对应传动系统的传动比要求确定齿数，齿顶高系数、顶隙系数均采用通用标准值，保证与同模数标准主动齿轮的完全互换啮合，无需定制配对加工；中心轴孔采用通孔设计，可通过平键与输出轴实现周向固定，轴孔直径适配常规标准直径的传动输出轴，安装时可通过轴肩或轴用挡圈实现轴向定位，无需额外设计复杂的轴向固定结构。齿宽经过合理匹配，在保证轮齿抗弯接触强度的前提下控制整体厚度，避免齿宽过大导致的载荷沿齿向分布不均问题，同时控制齿轮整体重量，降低传动系统的转动惯量，减少启停过程中的惯性冲击。齿轮轮缘、辐板、轮毂采用等强度设计思路，辐板厚度均匀，既保证整体结构刚度，避免受载后轮齿发生过大形变影响啮合精度，又尽可能去除冗余材料，降低零件自身重量与生产制造成本。从安装边界来看，该齿轮的最大外缘由齿顶圆直径决定，安装时需保证与配对主动齿轮的中心距偏差在标准公差范围内，齿侧间隙符合对应精度等级的要求，啮合接触斑点沿齿高、齿长方向的占比满足规范要求，避免出现卡滞、偏磨、异响等问题；轴向安装空间仅需略大于齿轮自身齿宽即可，无需预留额外的轴向窜动补偿空间，适配结构紧凑的小型传动箱布局，安装时仅需保证齿轮轴线与配对齿轮轴线的平行度公差在允许范围内，即可实现平稳的动力传递，日常维护仅需定期检查齿面磨损情况、补充润滑介质即可，运维成本较低。
