农用拖拉机前置夹草抱叉作业装置

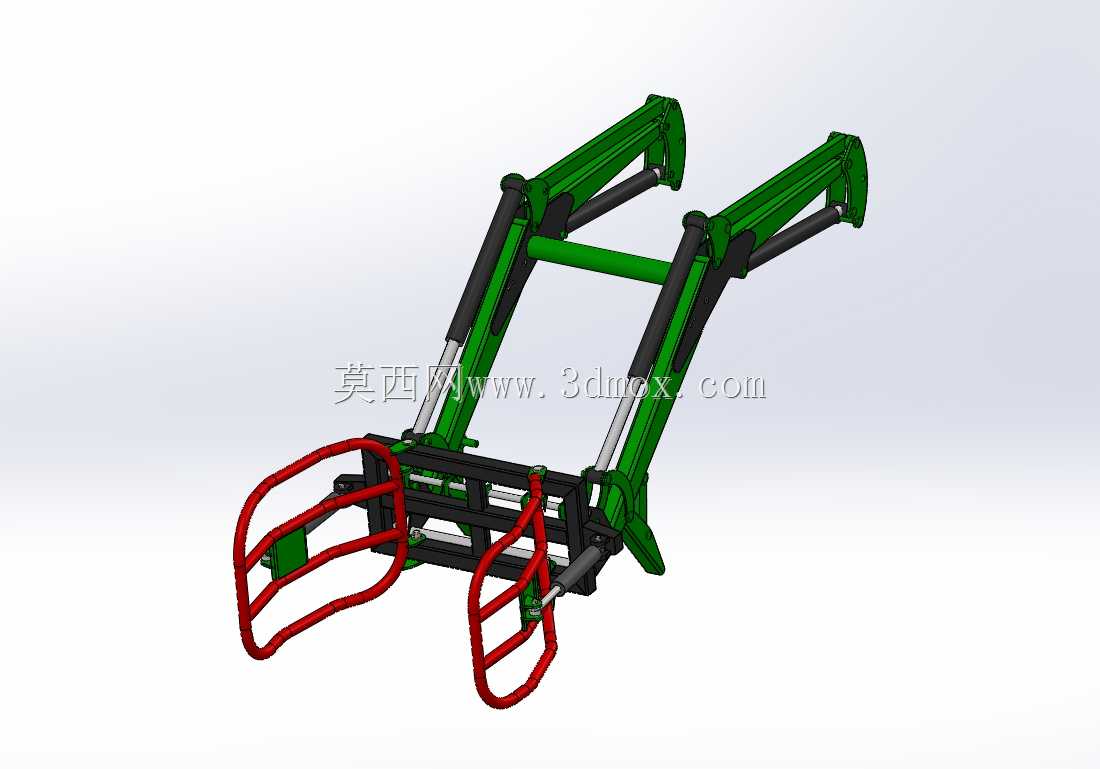

该装置为配套农用轮式拖拉机设计的前置抱夹式作业属具，主要应用于规模化农牧场的牧草转运、秸秆收集、圆草捆堆垛作业场景，也可适配软质包装物料的厂区短距离装卸工况，能够替代传统人工捆扎搬运模式，大幅降低农牧场收获季的人工作业强度，提升草料转运堆存的作业效率。整套装置采用双平行臂架结构设计，主体支撑臂选用高强度矩形钢管焊接成型，臂架内侧布置双作用液压油缸作为举升动力源，可实现作业端0-2.8米区间的平稳举升动作，举升过程中抱夹端面始终保持水平姿态，避免夹持物料出现滑落倾翻问题。前端作业端为弧形栅格抱爪结构，左右两组抱爪通过独立横向液压油缸驱动开合，开合最大跨距可达1.6米，弧形栅条采用圆钢弯制而成，表面做圆弧过渡处理，夹持软质草捆时既能保证足够的抱紧摩擦力，又不会扎破草捆外包装或刮散草料结构，栅条间隙经过优化设计，在保证结构强度的前提下尽可能降低整体自重，减少拖拉机前端承载负荷。设计过程中充分考虑了拖拉机的安装适配边界，装置后端采用标准三点式挂接接口，可直接匹配多数50-100马力段轮式拖拉机的前置液压输出接口，无需对拖拉机本体结构做额外改装，挂接操作单人即可在十分钟内完成，装置收拢状态下整体宽度不超过2.1米，长度不超过1.3米，不会影响拖拉机正常道路通行的通过性，臂架举升限位位置做了机械硬限位设计，避免油缸超行程伸出造成结构损坏，液压管路全部布置在臂架内侧空腔内，避免田间作业时被作物秸秆刮蹭造成管路破损。作业时驾驶员可通过驾驶室内的液压操控手柄分别控制臂架举升、抱爪开合两个动作，可单独完成草捆的抓取、举升、转运、堆垛全流程作业，抱爪闭合后的最小夹持直径可适配0.5米的小规格草捆，最大张开状态可夹持1.5米直径的标准圆草捆，单组装置额定夹持载荷可达800公斤，能够满足多数农牧场的草捆作业需求，臂架连接位置全部采用自润滑衬套铰接，日常维护仅需定期检查铰接点磨损情况即可，整体结构可靠耐用，能够适应田间露天的恶劣作业环境。
