拖拉机三点悬挂带肩螺纹下机具安装销轴

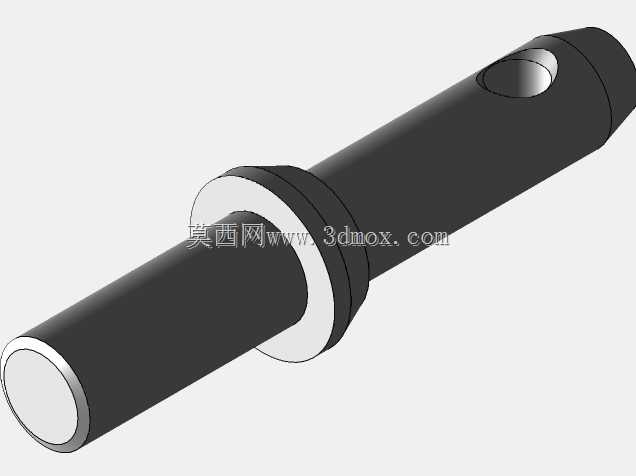

该安装销轴主要应用于农用拖拉机三点悬挂系统的下挂接点位，是连接拖拉机机身与后置农机具的核心承载连接件，在耕整、播种、收获等各类农田作业场景中，承担着传递牵引力、固定机具相对位置、缓冲作业冲击载荷的关键作用，直接决定了农机挂接的可靠性与作业安全性。在实际农机作业过程中，该销轴需要适配复杂的田间工况，既要承受拖拉机行进过程中持续的纵向牵引力，也要应对地块起伏带来的径向交变载荷，同时还要满足不同农机具快速挂接换装的使用需求，是农用机械挂接系统中损耗率较高、更换频次较多的基础配件。从功能特性来看，该销轴主体采用长轴类结构设计，轴身中段设置有一体式加工的环形凸肩，安装时凸肩可卡入挂接座的定位槽内，限制销轴工作过程中的轴向窜动，避免销轴从挂接孔中脱出引发安全事故；轴身一端加工有7/8"UNF×1.5规格的外螺纹段，可通过配套螺母实现轴向锁紧固定，配合平垫、弹垫使用可进一步提升防松效果，适配田间作业的持续振动工况；轴身靠近端部位置开有径向贯通的销孔，可插入开口销作为二级防松保护，即便螺纹出现松动，开口销也能阻挡销轴脱出，双重防护设计大幅提升了挂接结构的安全冗余。在设计思路上，该销轴充分考虑了农机使用场景的实用性与可靠性，整体采用等强度轴结构设计，对轴肩过渡位置做了圆角处理，避免应力集中引发的轴身断裂问题；螺纹段长度经过精准匹配，既保证螺母有足够的旋合行程实现可靠锁紧，也不会因螺纹过长导致安装后突出部分与周边部件发生运动干涉；径向销孔的位置设置在螺纹段外侧的光轴区域，避开了轴身受载最大的核心区段，不会对轴身整体结构强度造成明显削弱。从安装边界来看，该销轴的光轴段直径与挂接座、农机具挂接耳的孔径采用间隙配合设计，既保证销轴可以顺利穿入安装孔，也不会因配合间隙过大导致作业过程中出现明显的晃动冲击；轴身总长度适配常规1类拖拉机三点悬挂下挂接点的安装间距，凸肩的厚度与直径匹配挂接座的定位槽尺寸，安装后销轴两端的突出长度满足螺母锁紧、开口销安装的空间需求，不会与拖拉机悬挂臂、农机具挂接架的相邻结构产生碰撞，可直接适配对应规格的1类三点悬挂系统，无需额外加工修改即可完成换装。
