角钢框架拼接式工业储水箱体结构

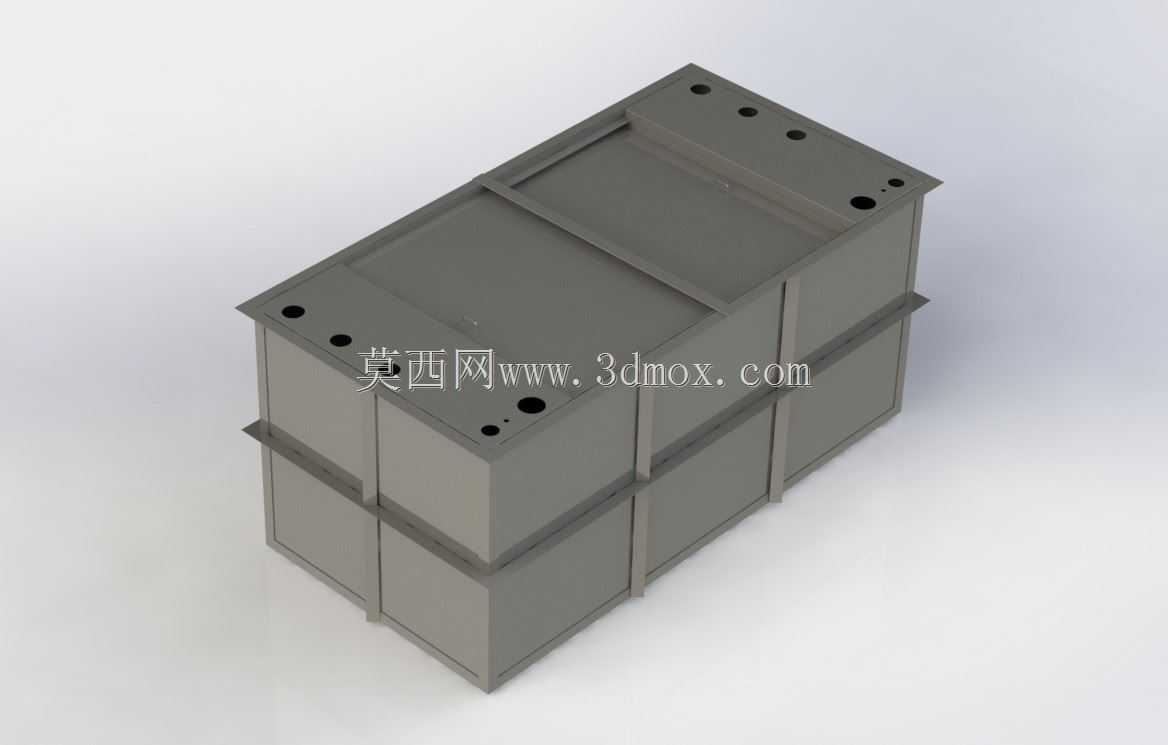

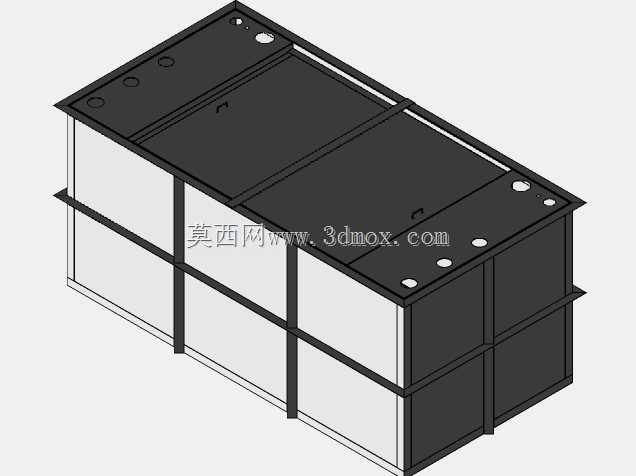

这款储水箱体主要面向工业生产场景的循环水暂存、工艺冷却供水、生产废水中转等使用需求，可适配机械加工车间、中小型生产线配套、户外临时作业供水等多种场景，也可作为小型消防备用水储放单元、设备配套补水储槽使用，能够稳定承载常温清水或低腐蚀性工业液体，满足常规工业场景下的静态储液需求。箱体整体采用角钢作为外部承力框架，选用L50×50×4规格等边角钢作为主受力构件，框架沿箱体高度方向设置两层横向围框，纵向对应设置多道竖向支撑角钢，所有框架连接节点采用满焊工艺处理，既保证整体框架的结构刚度，也能避免长期承重出现框架变形、焊缝开裂的问题，外部框架同时作为箱体壁板的安装依托，壁板与框架之间采用分段焊接固定，减少整板焊接带来的热变形问题，保证箱体壁面的平整度。箱体内部为整舱式储液空间，顶部盖板预留多组不同孔径的安装孔位，可分别适配进水管、溢流管、排气阀、液位传感器等外接配件的安装需求，无需后期在箱体上额外开孔破坏结构完整性，底部预留的安装基准面可直接与配套支架或地面基础固定，安装边界规整，不需要额外做复杂的适配改造。设计过程中优先考虑了箱体的承重与抗形变能力，4mm厚度的角钢框架能够在满载液体的情况下保持整体结构稳定，避免侧壁受液压作用出现外鼓变形，同时框架式结构相比全厚板焊接箱体能够有效降低整体自重，兼顾结构强度与材料成本的平衡。箱体采用分层拼接的结构逻辑，上下段箱体可拆分运输，现场组装时仅需完成对接缝的密封焊接即可投入使用，降低了大尺寸箱体的运输难度，也方便后期对箱体内部进行清理维护。箱体外部无多余突出结构，整体外形规整，可直接靠墙或嵌入设备间隙安装，能够充分利用车间内的零散空间，适配不同场地的安装布局要求，顶部的孔位布局兼顾了常规管路的安装习惯，外接管路时不需要做过多的弯头转接，能够减少管路阻力与渗漏风险。
