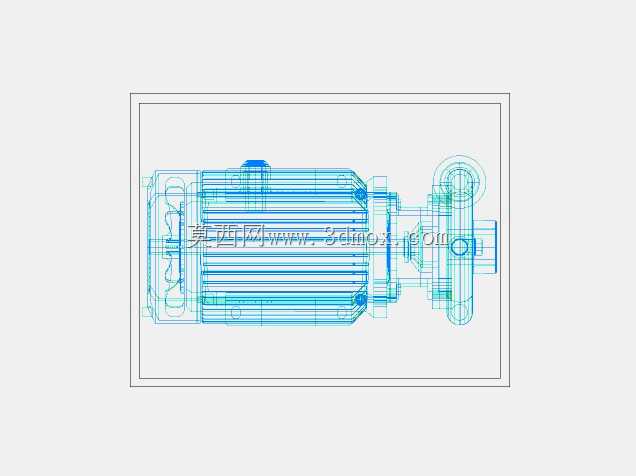

卧式直联离心泵结构三维设计

这款卧式直联离心泵的三维结构设计，紧密围绕民用供水、工业循环、暖通配套等多场景的实际使用需求展开，可覆盖建筑二次供水、生产设备冷却循环、农田小型灌溉、水处理系统介质输送等常见工况，能够稳定输送常温清水或物理化学性质与水相近的无颗粒杂质流体，在民用给排水、轻工生产、暖通空调等领域有着极高的应用普及率。从实际功能特性来看，该泵采用电机与泵体直联的结构形式，省去了传统联轴器连接的冗余传动环节，既降低了传动过程中的能量损耗，也大幅缩小了设备整体的占地空间，同时减少了联轴器找正、易损件更换的后期维护工作量。泵体过流部分采用水力优化的流道设计，叶轮的叶片角度、流道宽度均经过匹配性调整，能够在保证额定扬程与流量输出的前提下，降低流体在泵腔内的湍流损耗，运行时的振动与噪音控制表现更优，适配对安装环境噪音有一定要求的室内场景。在设计思路上，整个结构优先考虑安装与维护的便捷性，泵体与电机的连接采用标准化的止口定位结构，装配时无需反复调整同轴度，即可保证电机轴与泵轴的同心度要求，避免运行过程中出现偏磨、密封件过早损坏的问题。密封结构采用通用的机械密封形式，相比传统填料密封泄漏量更小，使用寿命更长，日常维护时仅需拆解泵端压盖即可完成密封件更换，无需整体拆解泵体与电机。进出水接口采用标准法兰连接尺寸，能够直接匹配同口径的工业管路，无需额外制作转换连接件，降低现场安装的改造成本。从外形尺寸与安装边界来看，该泵整体为卧式长轴布局，电机端的散热筋结构沿轴向均匀排布，既保证了电机长时间运行的散热效率，也让整体外形更加规整，安装时仅需预留底部安装底座的固定空间，以及进出水侧的管路连接操作空间即可，无需在泵体轴向预留过大的检修空间，能够适配空间紧凑的泵房、设备夹层等安装场景。泵体底部的安装脚采用一体化铸造结构，带有标准化的安装螺栓孔位，可直接固定在混凝土基础或钢制安装支架上，安装后整体刚性充足，运行时不会出现明显的共振位移。
