离心泵配套驱动电机整体结构三维设计

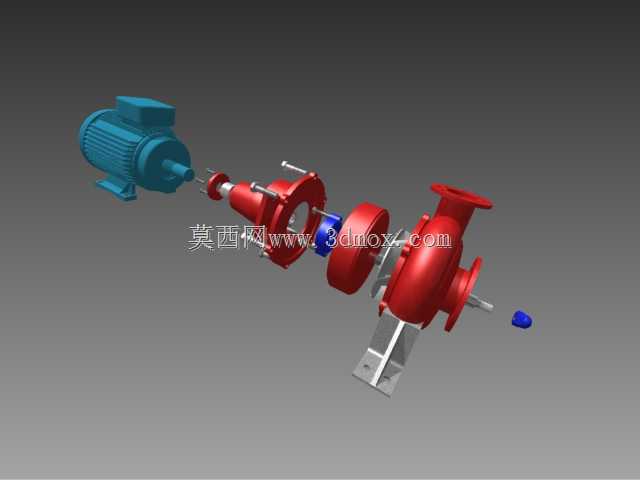

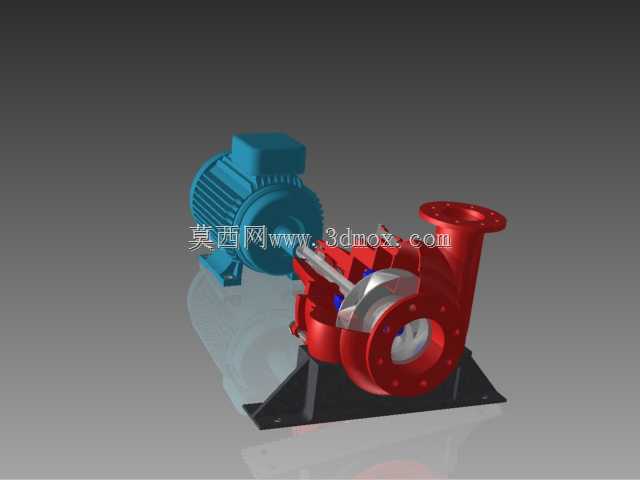

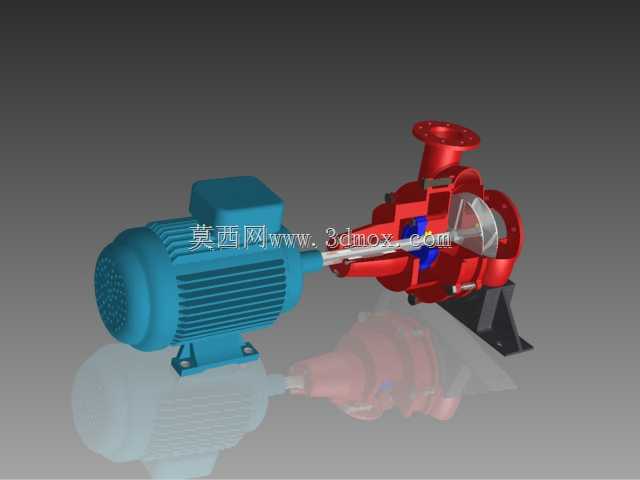

离心泵作为流体输送领域应用最广泛的动力设备，广泛覆盖市政供水、暖通循环、化工介质输送、农田排灌、工业冷却系统等多个场景，是生产生活流体管路系统中不可或缺的核心动力单元。这套三维设计完整还原了离心泵与配套驱动电机的整体装配结构，从实际应用需求出发，完整呈现了泵体过流腔、叶轮装配位、进出口连接法兰、泵座安装面、电机连接支座、联轴器对接位等核心结构的尺寸关系与装配逻辑。在实际工况中，离心泵依靠叶轮高速旋转产生的离心力对流体做功，将原动机输入的旋转机械能转化为流体的压力能与动能，实现流体从低压端到高压端的连续输送，不同工况下对泵的扬程、流量、抗气蚀性能、安装适配性都有明确要求，这套设计在结构布局上充分考虑了常规卧式离心泵的安装边界，泵体进出口采用标准法兰对接结构，可直接匹配同通径的工业管路，底部一体化铸造的安装支座预留了标准地脚螺栓孔位，能够直接适配常规混凝土设备基础或钢制安装机架，无需额外设计转接结构。设计过程中重点梳理了泵体与驱动电机的同轴度装配逻辑，通过中间连接支座的定位止口保证泵轴与电机输出轴的对中精度，减少运行过程中的径向跳动与机械磨损，延长密封件与轴承部件的使用寿命。泵体的过流腔采用流畅的蜗壳型线设计，能够有效降低流体在腔体内的沿程阻力与湍流损耗，提升泵的运行效率，叶轮安装位的结构尺寸适配常规闭式叶轮装配要求，可根据输送介质的不同（清水、弱腐蚀性流体、含少量杂质的流体）匹配对应材质的叶轮与密封组件。整套结构的外形尺寸充分考虑了常规泵房的安装空间要求，泵组整体重心落在安装支座的中心区域，运行过程中振动更小、稳定性更强，进出口的位置布局符合常规管路走向设计，能够减少管路弯折带来的阻力损失，电机与泵体的分体式结构也方便后期运维过程中对密封件、轴承、叶轮等易损部件进行拆解更换，无需整体拆卸管路即可完成常规维护作业。在安装边界设计上，明确了泵组周边需要预留的运维操作空间，尤其是联轴器防护、接线盒位置、排气螺塞、放水螺塞的操作空间都做了对应预留，避免现场安装后出现操作空间不足的问题，泵体与电机的连接支座采用加强筋结构设计，在保证支撑强度的前提下尽可能降低整体重量，减少设备基础的承重负荷。
