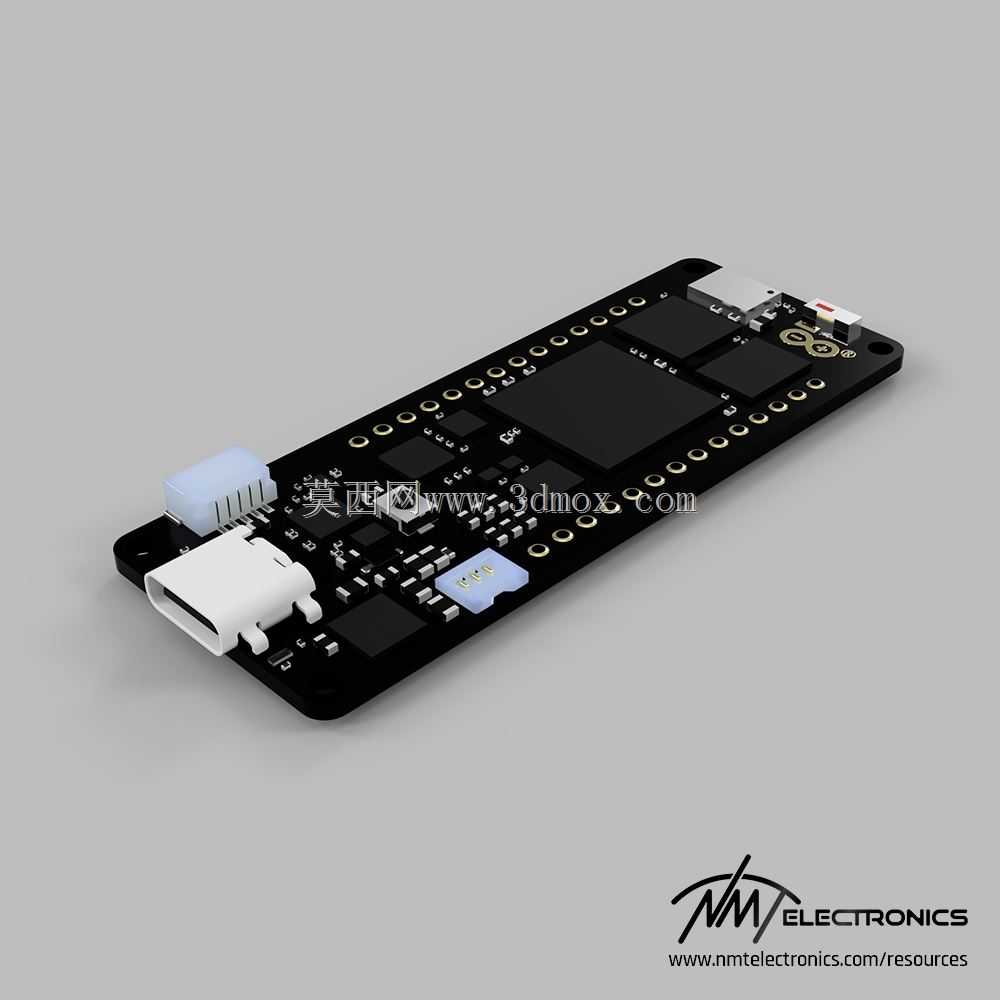

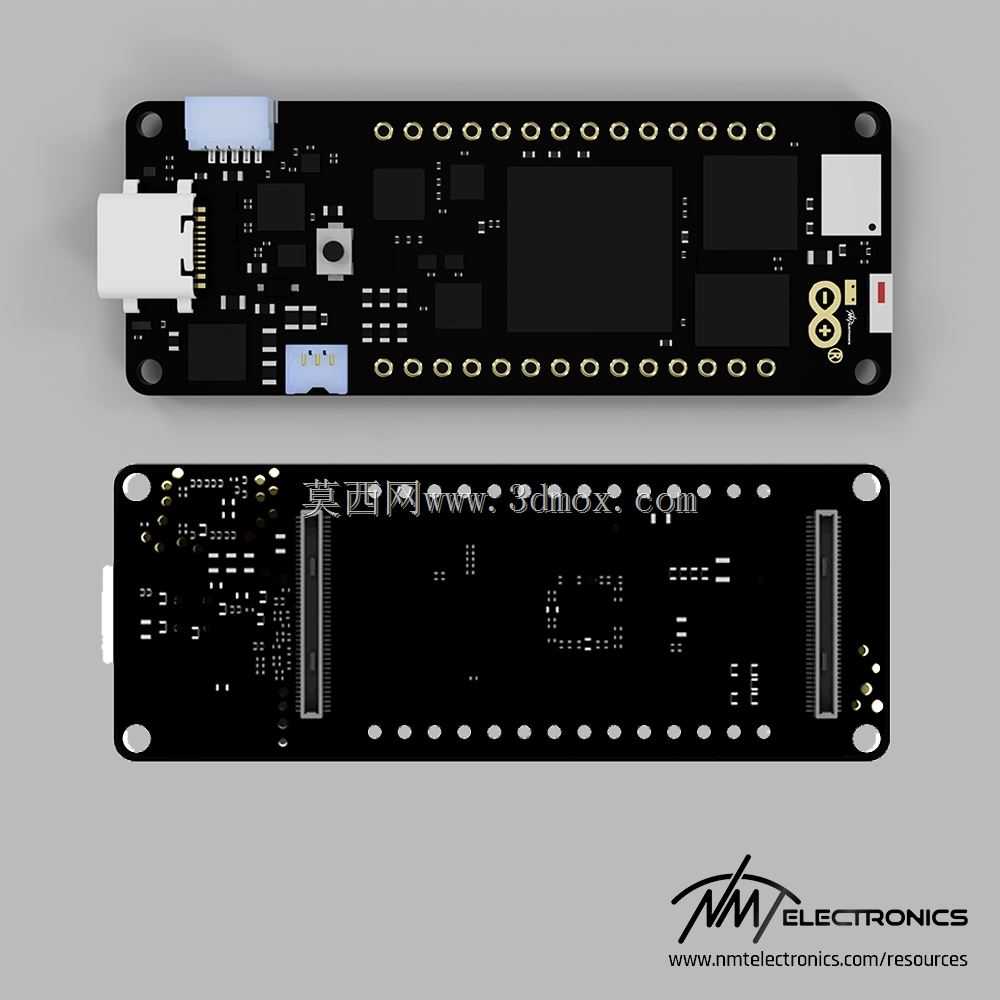

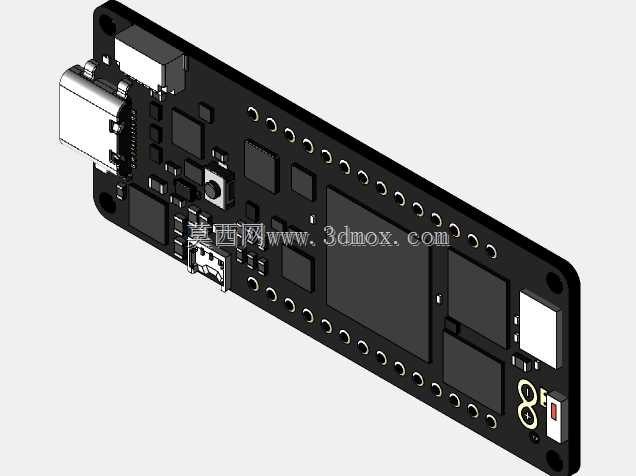

这款开发板的三维结构设计,围绕嵌入式开发场景的实际使用需求展开,可广泛应用于工业边缘控制、智能硬件原型开发、物联网终端搭建、机器人核心控制、创客项目验证等多个场景,是嵌入式开发领域常用的核心硬件载体。从实际用途来看,该开发板作为高性能主控载体,可承载复杂的嵌入式程序运行,支持多类外设扩展,能够为各类智能硬件项目提供稳定的算力支撑与接口连接能力,既可以用于产品开发前期的功能验证,也可直接集成到对体积有要求的小型智能设备中作为核心控制单元。在功能特性的结构适配设计上,模型完整还原了板载核心元件的布局,包括主处理芯片、存储模块、Type-C通信接口、排针连接位、状态指示元件的位置与外形,所有接口的位置都预留了充足的插拔操作空间,避免外接配件时出现结构干涉;板体边缘的安装孔位严格按照嵌入式硬件通用安装规范设计,可适配常见的开发板固定支架、防护外壳的安装尺寸,方便用户将其集成到各类定制化的设备结构中。设计思路上,整体采用长条形窄版的板型规划,在有限的板面积内合理排布高密度元件,既保证了电路布局的合理性,也尽可能压缩了板体的整体占用空间,适配各类紧凑型设备的内部安装需求;板体表面的元件高度做了统一的层级规划,最高元件与板体表面的高度差控制在合理范围内,避免出现局部元件突出过多导致外壳无法装配的问题,接口部分的突出尺寸也经过反复校核,确保外接数据线、排线时能够完全插合,不会出现接口被外壳或周边结构遮挡的情况。外形尺寸与安装边界方面,板体整体为规整的长条形结构,四个角做了小圆角处理,避免尖锐边角在装配时划伤线材或操作人员,板体厚度控制在常规PCB板加元件的合理厚度区间,安装孔的孔径、孔位间距都符合嵌入式开发板的通用安装标准,用户在设计配套外壳、固定结构时,可以直接参考该模型的尺寸边界进行适配,无需额外调整安装位的位置;板体两侧的排针位预留了标准间距的焊盘空间,扩展模块连接时不会和板体上的其他元件产生空间冲突,Type-C接口的位置设置在板体短边一端,方便设备布线时将接口朝向设备外侧,无需额外转接即可实现供电与数据通信,整体结构设计完全贴合实际硬件的装配与使用需求,能够为相关的设备结构设计、外壳定制、项目集成提供精准的三维参考。
- 上一篇:多规格贴片陶瓷电容三维结构设计
- 下一篇:矩形通风管道结构三维设计
- 全部评论(0)
- 模板大小: 5.82 MB
- 售价:5金币
- 下载次数: 10
- 系统要求: STEP / IGES,Rendering
- 软件分类: 通用机械零部件
