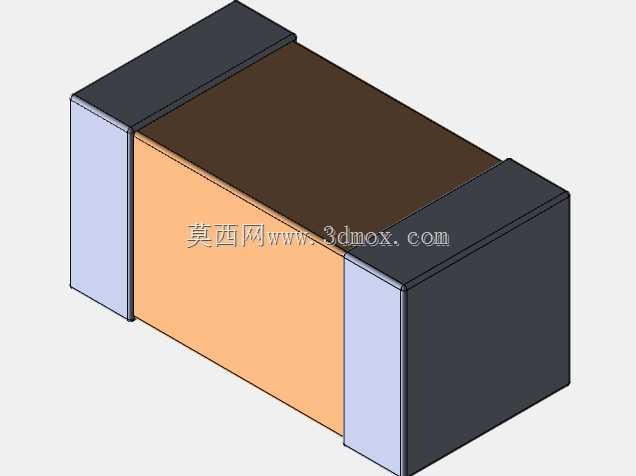

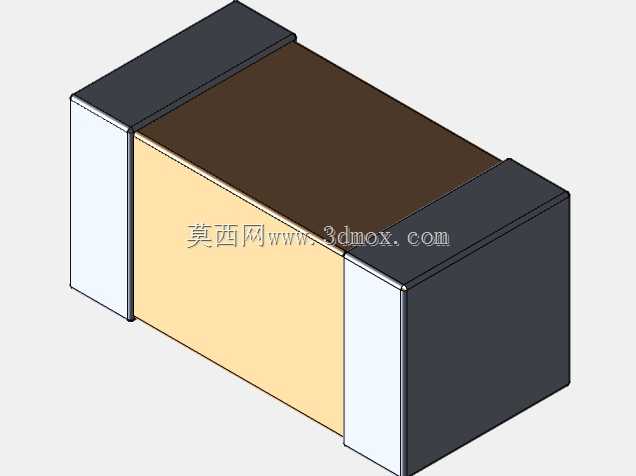

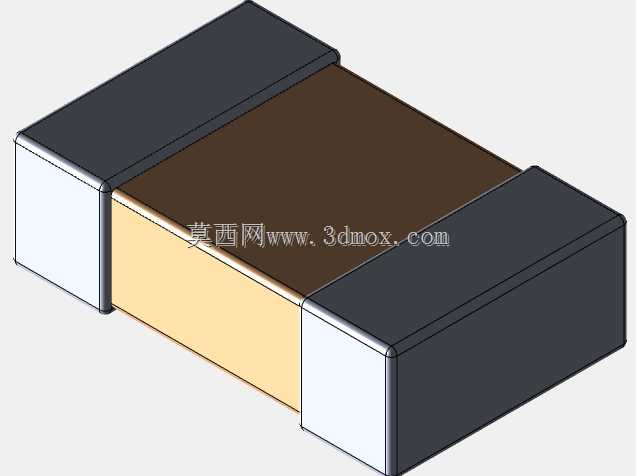

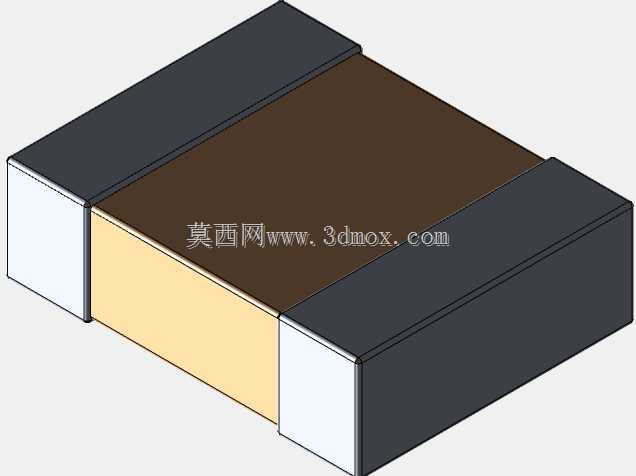

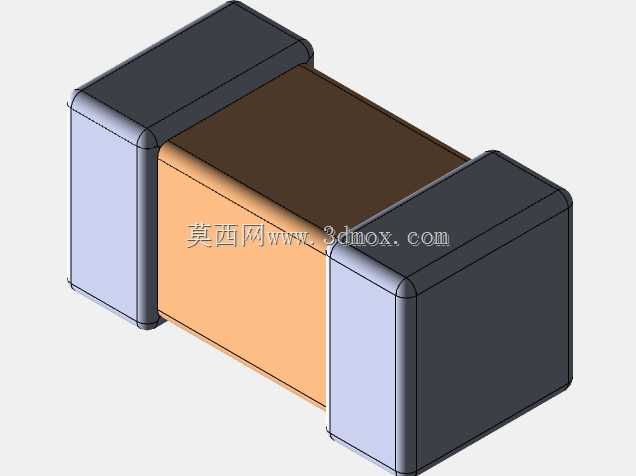

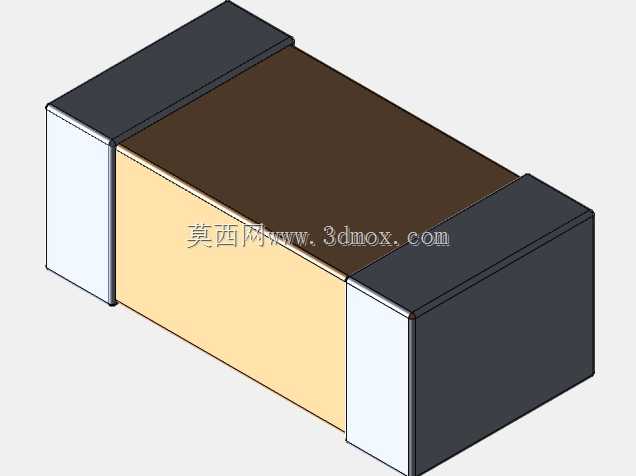

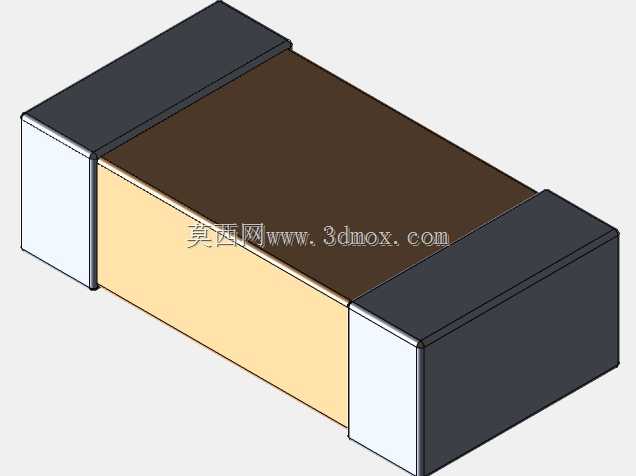

多规格贴片陶瓷电容三维结构设计

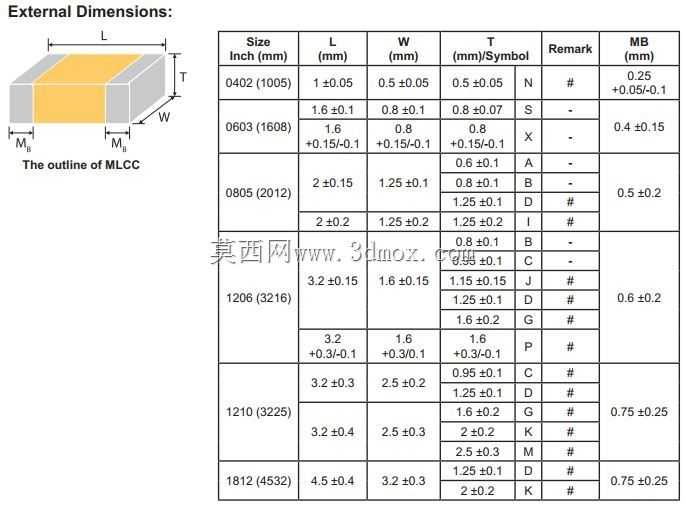

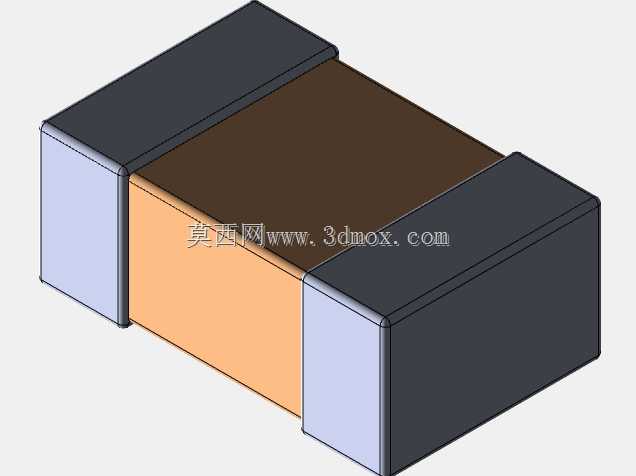

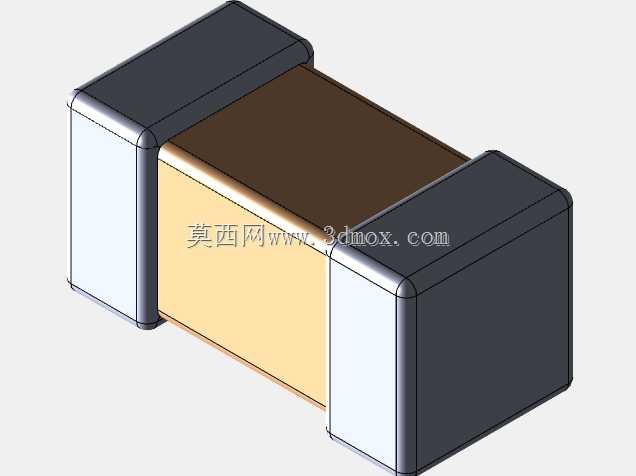

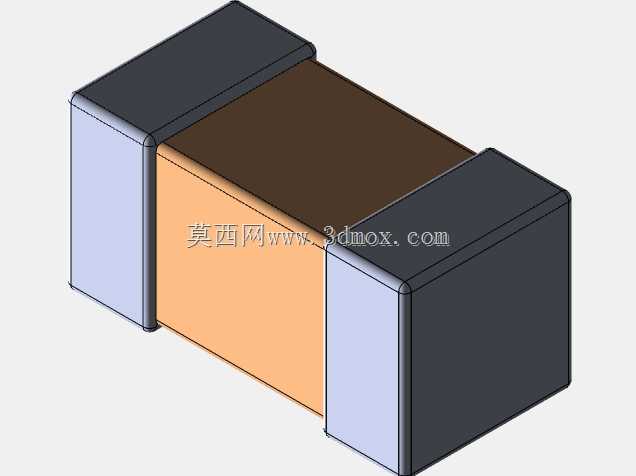

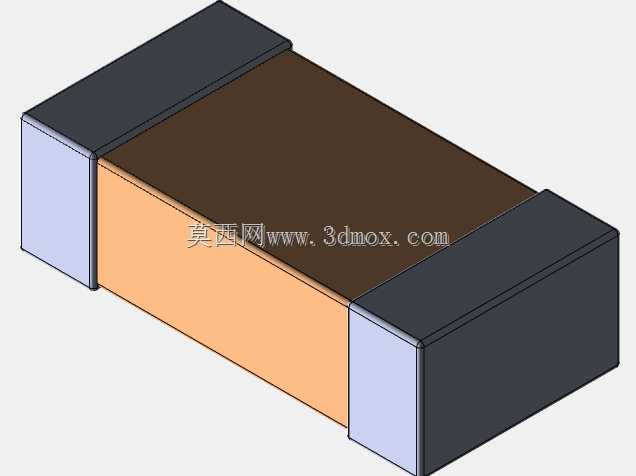

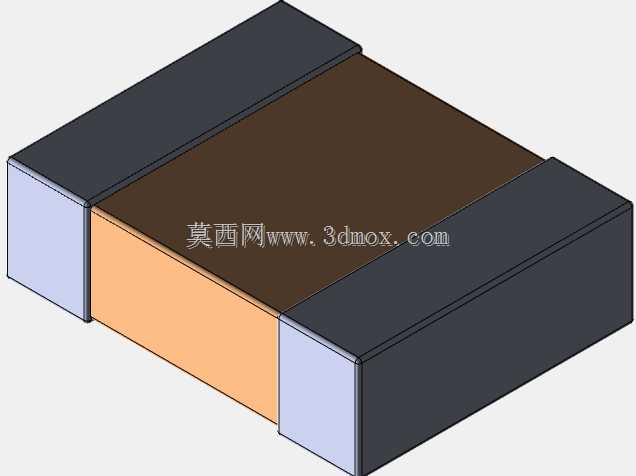

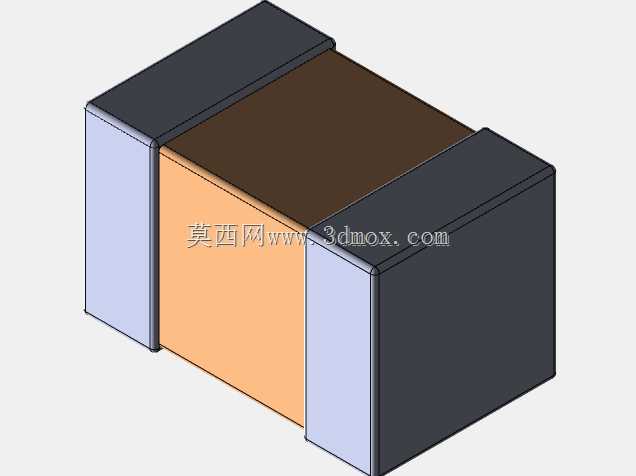

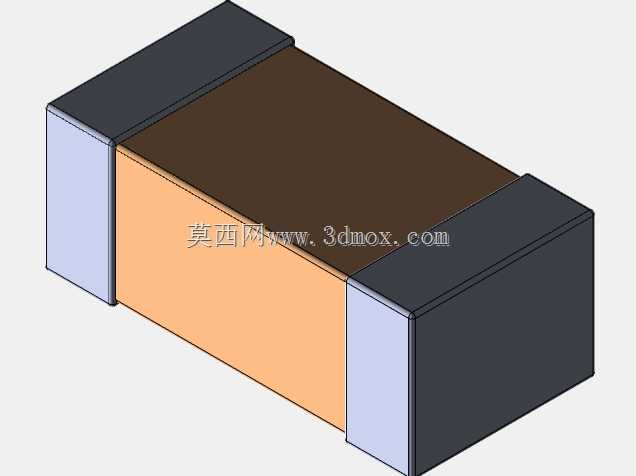

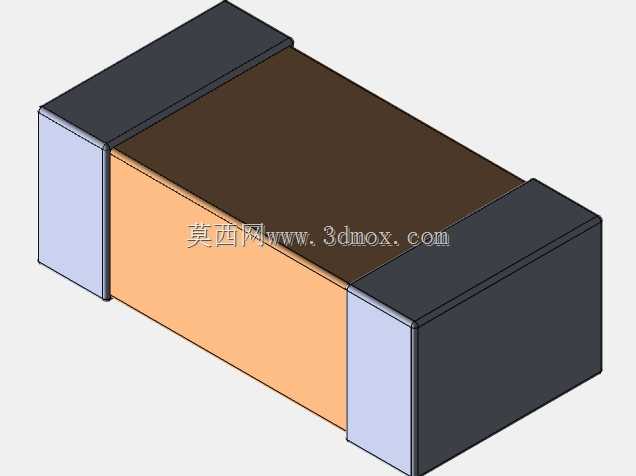

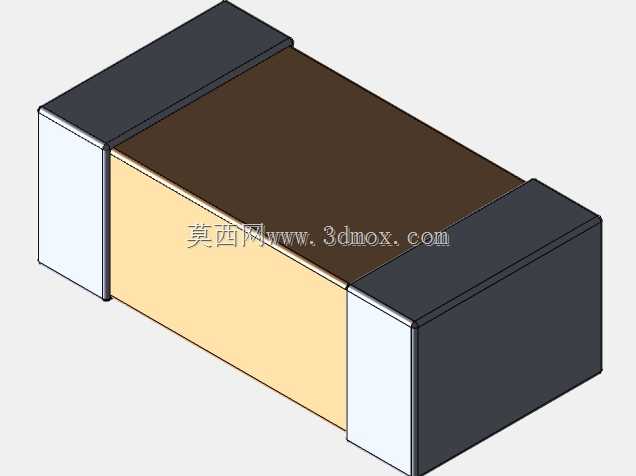

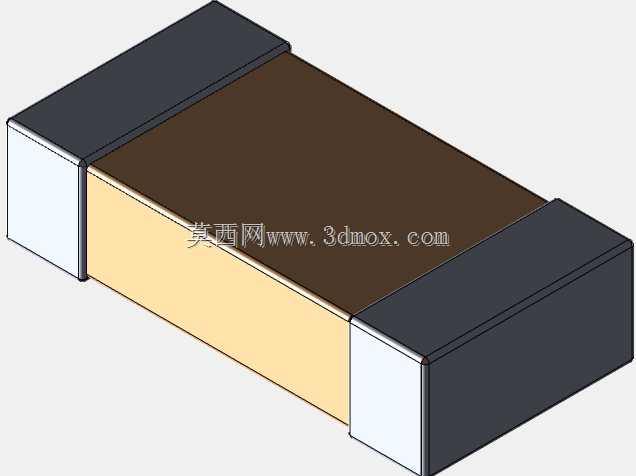

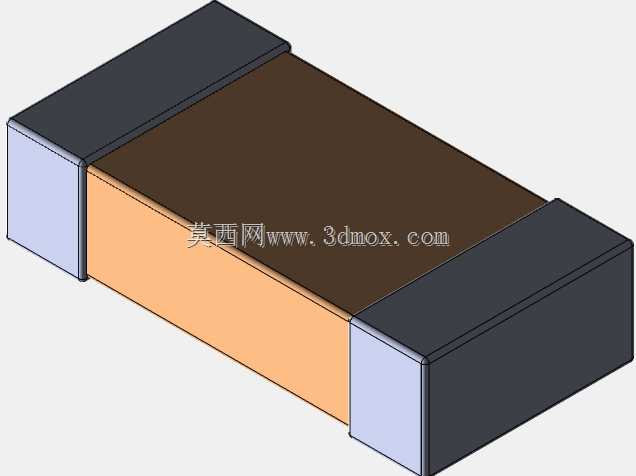

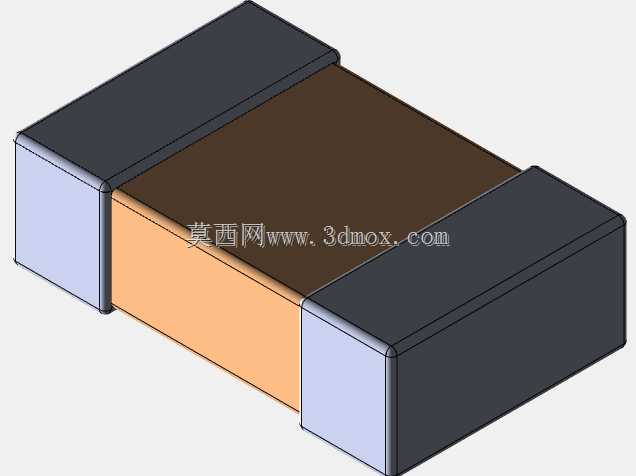

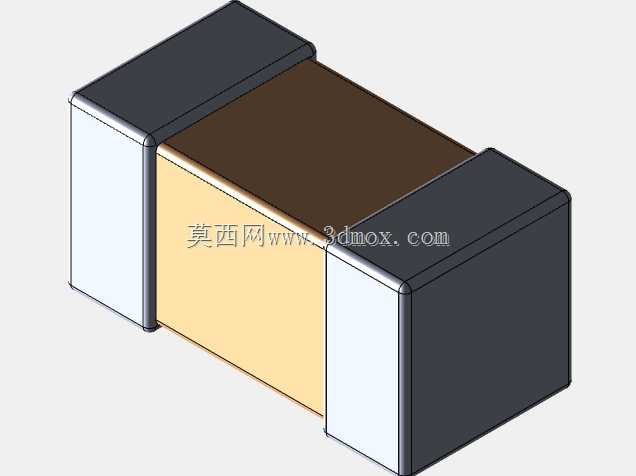

贴片陶瓷电容器是现代电子制造业中应用范围最广的无源基础元器件之一，广泛布局在消费电子、工业控制板卡、汽车电子、通信设备、医疗仪器等各类搭载印刷电路板的电子设备中，承担着电路旁路、去耦、滤波、信号耦合、谐振调谐、直流隔离等核心电路功能，是保障电路信号稳定、抑制电源纹波、提升电磁兼容性能的关键元件。本次设计的贴片陶瓷电容覆盖SMD0402、0603、0805、1206、1210等行业主流封装规格，不同封装对应不同的容值范围、耐压等级与功率承载能力，可适配从高密度便携消费电子到大功率工业控制板卡的差异化电路设计需求。从产品功能特性来看，这类多层片式陶瓷电容采用陶瓷介质叠层烧结结构，两端设置金属化端电极，具备极低的等效串联电阻与等效串联电感，高频特性优异，适合高速数字电路、射频电路的高频信号处理场景，同时无引脚的贴片结构可大幅降低安装后的引线寄生参数，提升电路在高频工况下的工作稳定性。在设计思路上，模型严格遵循电子工业联合会发布的表面贴装元器件封装尺寸标准，对不同规格电容的本体长度、宽度、厚度，以及两端电极的宽度、倒角弧度都做了精准还原：端电极部分做了圆角过渡处理，既还原了实际生产中电容端电极的烧结成型特征，也能在仿真模拟回流焊过程时，准确还原焊锡在电极表面的爬锡形态，帮助工程师提前预判焊接虚焊、立碑、锡珠等常见工艺缺陷；本体部分区分了陶瓷介质区与端电极区的外观特征，在三维装配场景中可快速识别元件极性与安装方向，避免装配错误。在外形尺寸与安装边界层面，不同封装的电容严格对应标准焊盘设计的安装空间要求，0402封装适配高密度便携设备的狭小布板空间，1210封装则适配大容值、高耐压的电源回路场景，模型预留的安装间隙完全符合SMT贴装的设备拾取精度要求，可直接用于PCB板级三维装配仿真、自动化贴装路径模拟、产品结构干涉检查等设计环节，帮助硬件工程师与结构工程师在产品开发阶段完成元件布局合理性校验，避免后期打样出现元件与结构件干涉、焊盘间距不足、贴装头拾取干涉等问题，大幅缩短电子产品的开发验证周期，降低试错成本。
