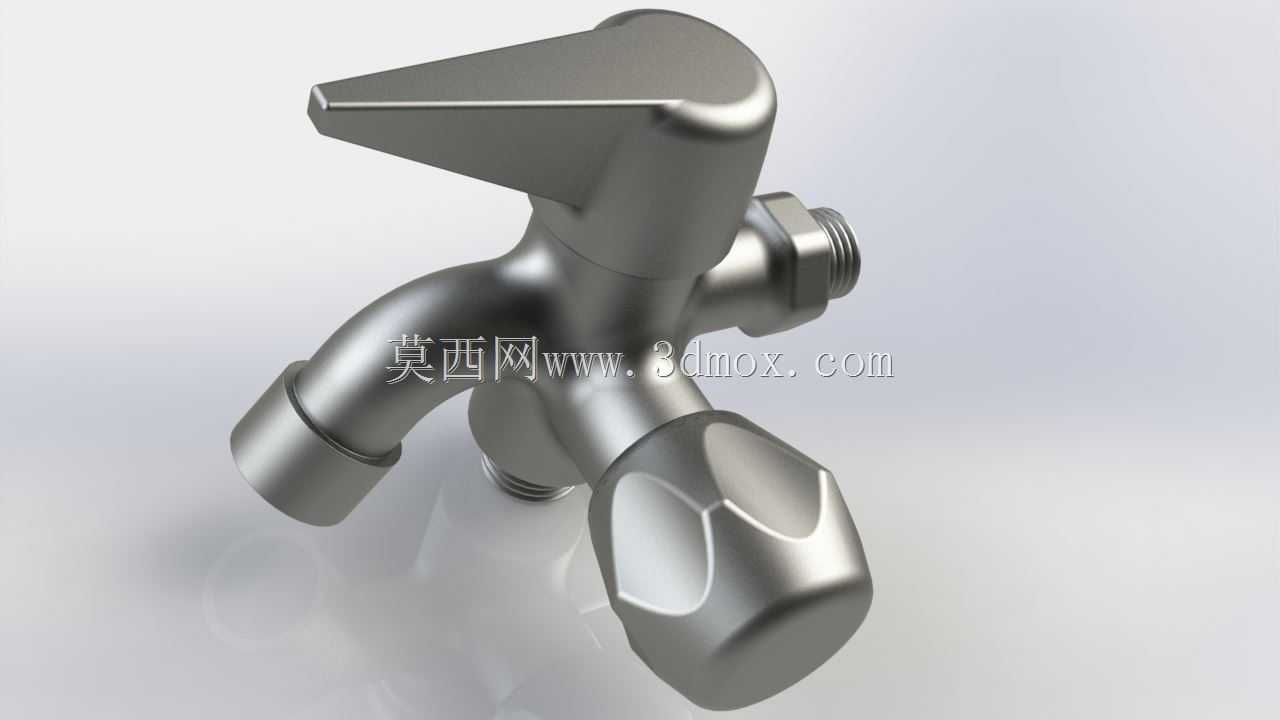

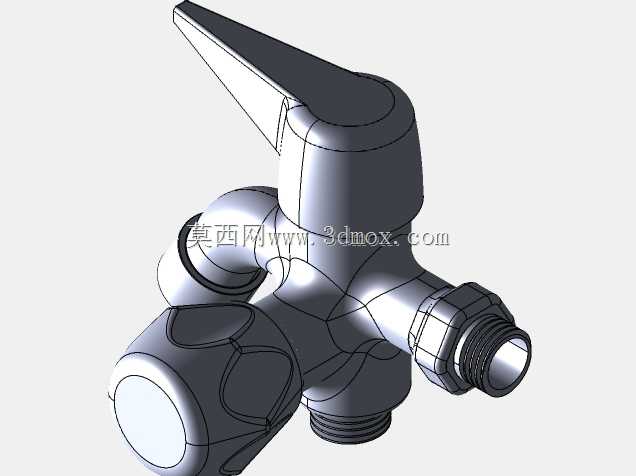

双控式三通冷热水混水阀结构设计

这款双控三通混水阀主要应用于家庭卫浴间淋浴系统、厨房双温水路、公共洗漱台冷热水供应场景，是民用给排水管路中实现冷热水混合调节、水路通断控制的核心终端配件，可同时衔接冷水进水端、热水进水端与出水端，适配多数家装标准4分螺纹水路接口，无需额外转接件即可完成常规管路装配。产品采用双旋钮独立控制结构，上方拨杆式手柄负责出水端的水流通断与整体流量调节，下方旋钮式手柄负责冷热水进水比例的精准调控，用户可根据使用需求灵活调整出水温度，避免单柄混水阀容易出现的温度误触偏移问题，操作逻辑清晰，老人孩童也能快速上手使用。整体外形采用圆润流线型的一体化铸造成型结构，主体壁厚均匀，过渡曲面顺滑无棱角，既能够避免日常使用过程中的磕碰划伤，也能减少卫浴潮湿环境下的积水残留，降低水垢附着与锈蚀风险，外露的螺纹接口均做了倒角导向处理，安装时可快速对准管路螺纹，减少装配过程中的螺纹错牙、密封带挤入管路的问题。设计过程中充分考虑了卫浴安装的空间边界，整体主体宽度控制在适配标准墙面预埋管路的间距范围内，安装后突出墙面的厚度不会占用过多淋浴空间，手柄的操作旋转半径避开了墙面与相邻卫浴配件的干涉范围，在狭小的卫浴空间内也能完成全角度的手柄操作，不会出现转动手柄时磕碰墙面或置物架的问题。内部流道采用等径顺滑过渡设计，没有突兀的截面突变与直角转角，能够有效降低水流通过时的阻力与紊流噪音，同时减少长期使用过程中杂质在流道内部的沉积堵塞，密封面采用平面贴合的硬密封搭配密封件的软密封双重结构，长期反复开关使用也能保持可靠的密封性能，避免滴漏渗水问题。表面处理预留了镀铬抛光的工艺余量，成品可实现光亮如镜的金属质感，既能够匹配不同风格的卫浴装修调性，也能在潮湿多水渍的使用环境下保持表面光洁，日常擦拭即可清理表面污渍，维护成本极低。
