全零件拆解式家用水龙头内部结构设计

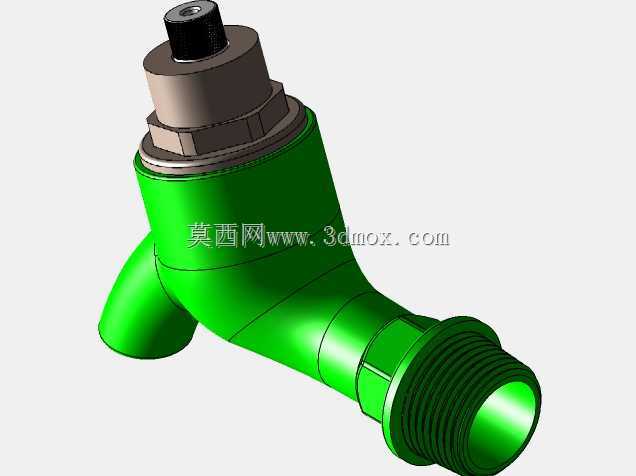

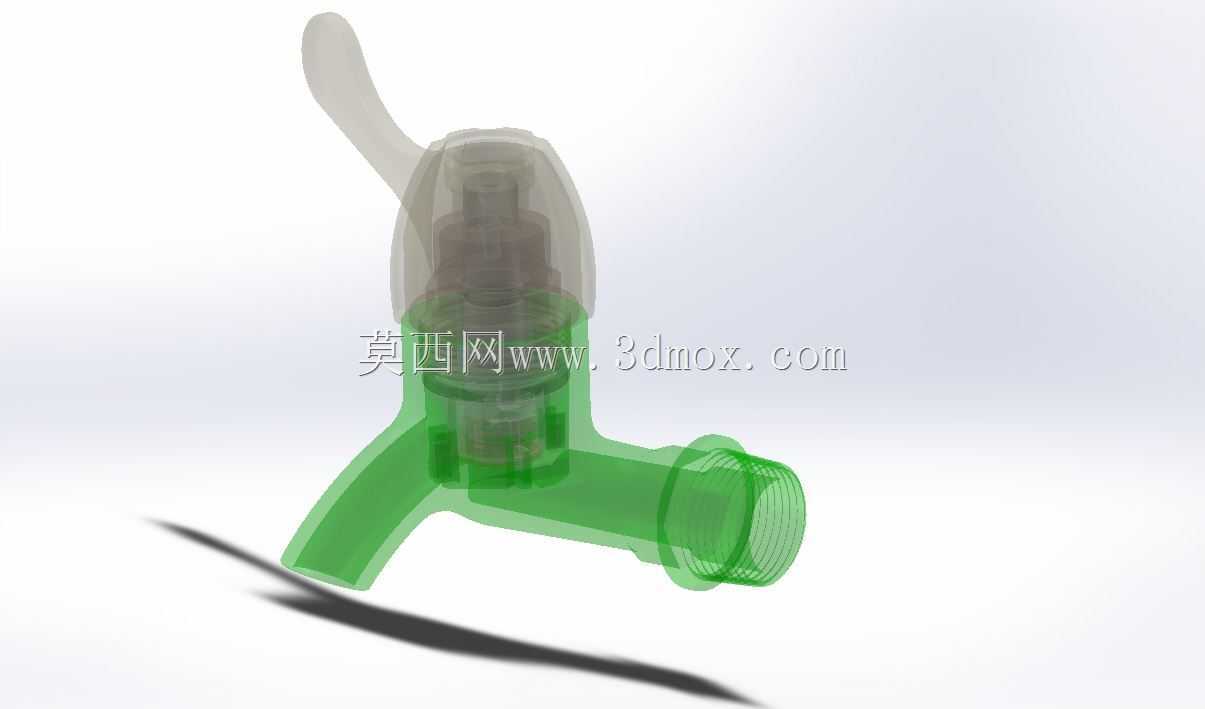

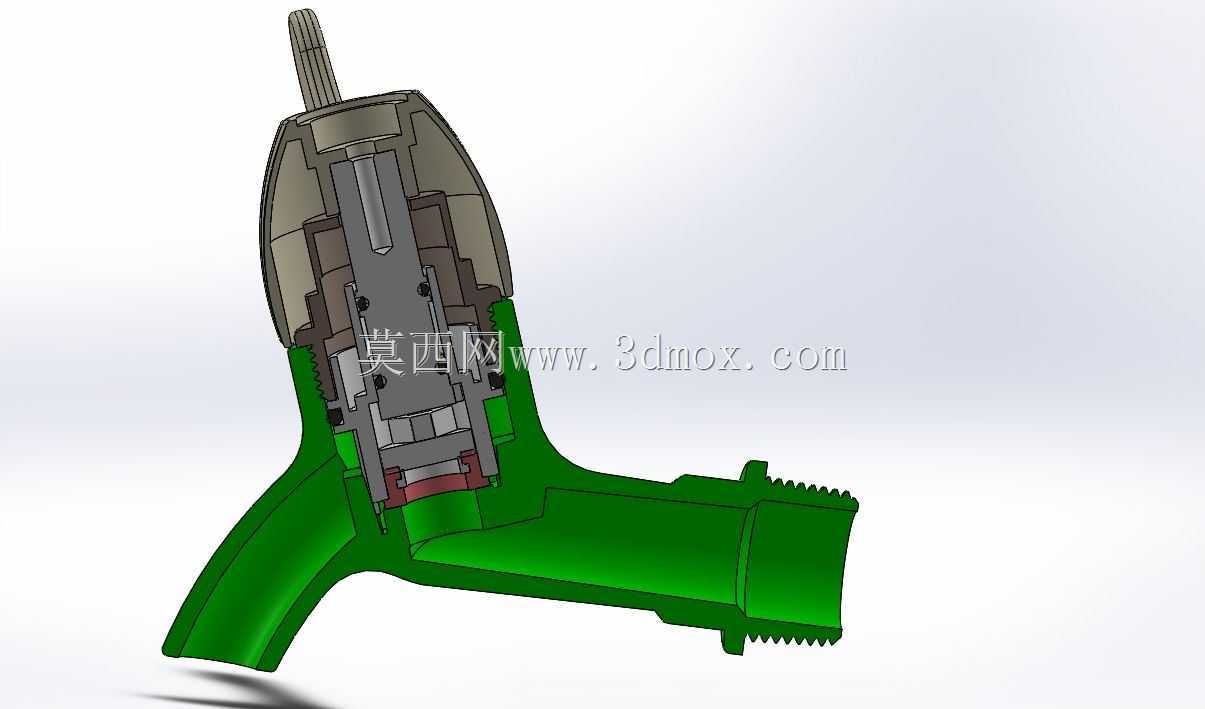

这款全零件结构的水龙头设计，主要面向民用卫浴家装、商用公共盥洗场景，适配厨房水槽、卫生间面盆、公共洗手台等多种出水点位安装，核心用途是精准调控冷热水混合比例与出水流量，为日常清洁、洗漱、食材清洗等场景提供稳定可控的出水支持。从功能特性来看，该设计采用单柄抬启式调控逻辑，手柄抬升角度直接控制出水流量大小，水平旋转角度则对应冷热水混合比例，操作逻辑简单直观，用户无需复杂学习即可快速上手，内部阀芯采用陶瓷密封结构设计，能够有效降低长期使用后的磨损渗漏风险，延长产品整体使用寿命。设计思路上，这款模型采用全零件拆分的展示逻辑，将外壳、阀芯、密封件、连接螺牙、出水嘴等所有组成部件完整呈现，既可以作为卫浴产品研发阶段的结构验证参考，也能用于五金注塑模具开发前的装配干涉检查，帮助研发人员提前预判零件配合公差、装配顺序合理性，减少后期开模试错成本。外形方面，整体采用符合人体工学的弯弧手柄设计，握持施力时贴合手掌自然弧度，长时间操作也不会产生明显硌手感，主体出水管道采用大弧度弯管造型，出水点延伸至水槽中心区域，避免洗漱时水花飞溅到台面上。安装边界上，进水端采用标准国标4分螺牙接口，能够适配绝大多数家庭预埋的冷热水供水管道，无需额外转接配件即可完成安装，整体横向安装占用宽度不超过15厘米，纵向安装高度不超过18厘米，即使是小尺寸台面也能顺利安装，不会占用过多台面操作空间。内部流道采用平滑过渡设计，能够有效降低水流经过时的阻力与紊流噪音，出水时水流柔和不飞溅，同时内部所有过水部件均采用食品接触级塑料材质，不会对水质造成二次污染，兼顾使用安全性与结构耐用性。
