多层钢制精馏塔支撑框架结构设计

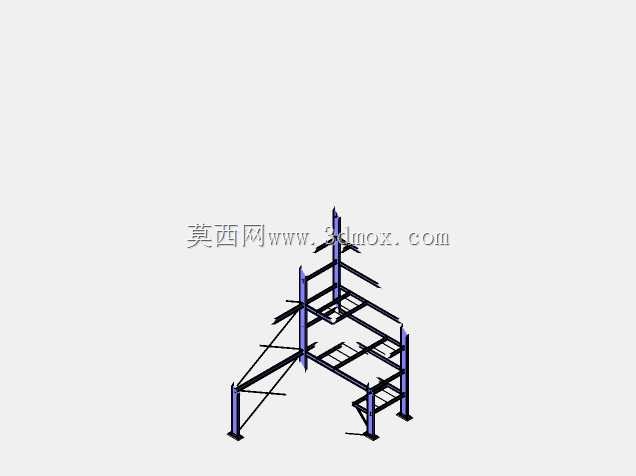

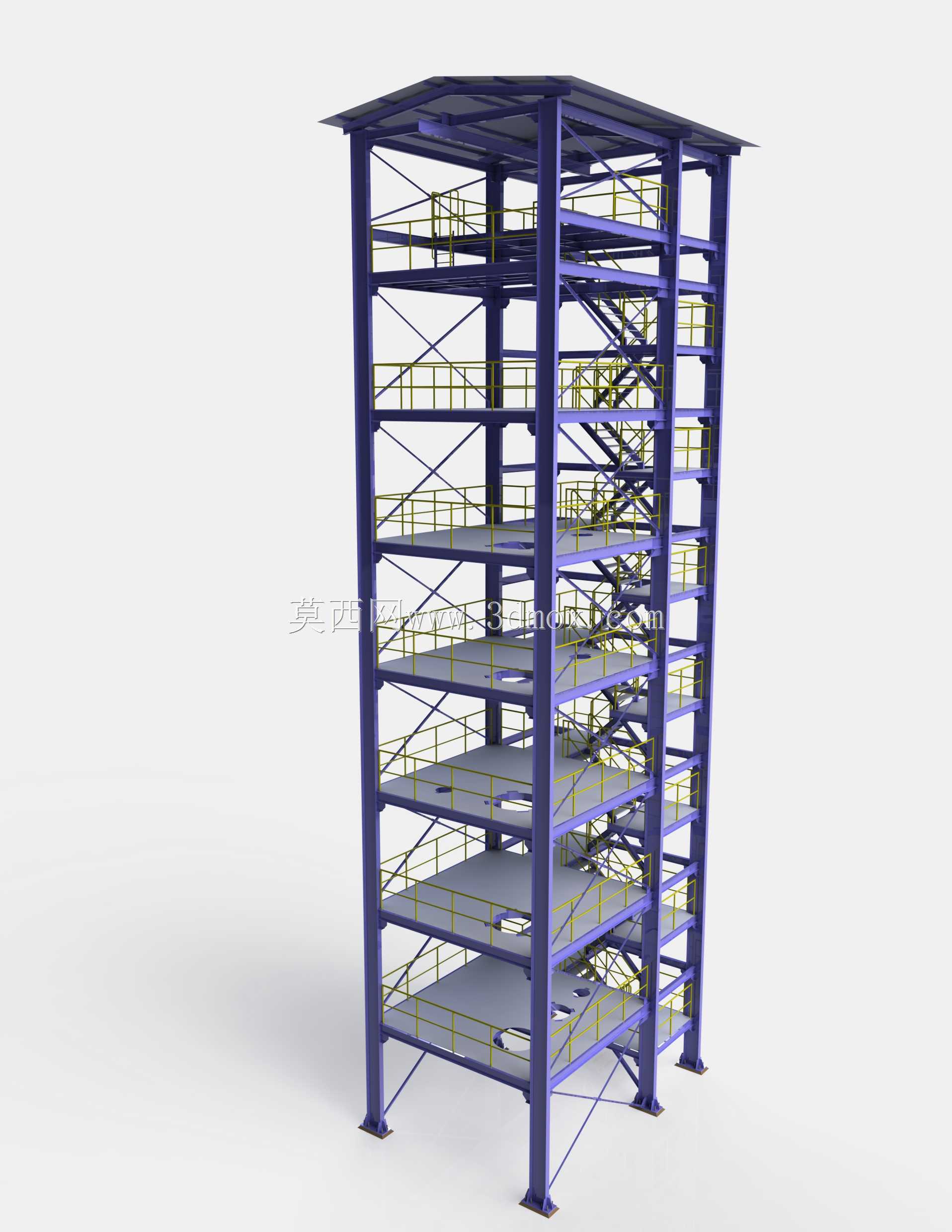

该多层钢制框架主要应用于石油化工、精细化工、煤化工等生产场景中精馏塔设备的配套支撑，作为精馏塔外部的承载与操作结构，它承担着固定塔体、布设工艺管线、提供人员操作检修平台、承载附属设备重量的核心作用，是精馏装置落地安装不可或缺的配套结构。在实际生产场景中，精馏塔往往需要多层操作点位来完成温度压力检测、阀门调节、管线接驳、填料更换、设备维保等作业，该框架围绕塔体的竖向作业需求进行分层设计，每层都设置了带安全护栏的操作平台，平台预留了塔体贯穿的开孔，同时配套设置了连续的斜向梯道，可满足作业人员携带小型工具在各层之间顺畅通行，护栏的高度与横杆间距符合工业操作平台的安全规范，能有效避免高处作业的坠落风险。从设计思路来看，该框架采用四柱式主承重结构，四根主立柱沿矩形四角竖向布置，立柱之间通过横向钢梁与斜向支撑构件形成稳定的空间桁架结构，能够有效抵御风载、设备运行振动、地震载荷等横向与竖向的复合作用力，保证整体结构的刚度与稳定性，避免框架晃动影响塔体的运行精度。各层平台的荷载按照工业操作平台的常规承重要求设计，可满足操作人员、小型检修工具、局部附属管线的承重需求，平台面板采用防滑花纹钢板设计，避免作业人员滑倒。框架底部设置了带地脚螺栓孔的安装底座，可通过预埋螺栓与混凝土基础牢固连接，安装时需要保证基础的水平度与承载能力匹配框架整体荷载，框架的整体竖向高度适配对应精馏塔的作业点位分布，横向占地边界可根据塔体直径与操作空间需求调整，主立柱的间距预留了足够的管线布设与人员操作空间，不会与塔体附件、外接工艺管线产生干涉。框架整体采用模块化的分层设计思路，各层构件可在工厂预制后运输到现场进行拼装，能够有效缩短现场施工的周期，构件之间采用螺栓连接为主、局部焊接加固的方式，既保证了连接强度，也方便后续根据工艺调整进行局部改造。斜向支撑的布置避开了梯道与管线的通行路径，在保证结构强度的同时不会影响正常的作业动线，各层平台的预留开孔位置与塔体的接管、人孔位置精准对应，方便作业人员直接在平台上完成对应的操作，无需额外搭设临时作业架，大幅提升了精馏装置日常运维的效率与安全性。
